读完本文，你将获得：

• 一张完整的白盒密码攻击工具地图：DFA / DCA / BGE 各自的适用条件和局限
• 理解 SideChannelMarvels 开源武器库的设计脉络，知道何时该用哪个工具
• 看清白盒防护从第一代到第三代的演进路线，以及每一代被攻破的根本原因
• 了解为什么 TEE/TrustZone 攻击成为密码分析失效后的"下一跳"

〇、摘要

本文并非一篇逆向工程实录，而是一份技术考古报告。笔者系统梳理了法国安全公司 Quarkslab 在白盒密码学攻击与 DRM 安全领域的完整研究脉络，试图回答一个问题：当我们使用 DFA/DCA 去攻击白盒 AES 时，这些武器从哪里来，经历了怎样的锻造过程？

核心发现：

1. 理论奠基（2016）：DCA 论文（CHES 2016 最佳论文）将硬件侧信道分析移植到软件白盒，从根本上证明了「隐藏白盒设计是不够的」
2. 工具武器化（2016–2020）：围绕 SideChannelMarvels 组织，构建了 Deadpool → JeanGrey → Daredevil → Tracer → Stark 完整攻击工具链，并通过 LIEF 实现跨平台（Android → Linux）无缝迁移
3. TEE 实战突破（2019–2020）：三人团队在 Black Hat USA 2019 公开 Samsung TrustZone 攻击链，从 S-EL0 一路打到 EL3 代码执行——这层 TEE 正是 Widevine L1 DRM 的信任根基
4. 新一代工具（2023–2024）：DarkPhoenix（带外部编码的 DFA）和 BlueGalaxyEnergy（首个开源 BGE 实现）将攻击能力推进到下一代白盒防护

笔者在前两篇文章中对 Widevine L3 keybox 的 DFA 提取 和 Chrome CDM 白盒 AES 的 13 次碰壁 做了亲身实战，本文则退后一步，把镜头对准这些武器背后的铸剑者。

一、路线总览

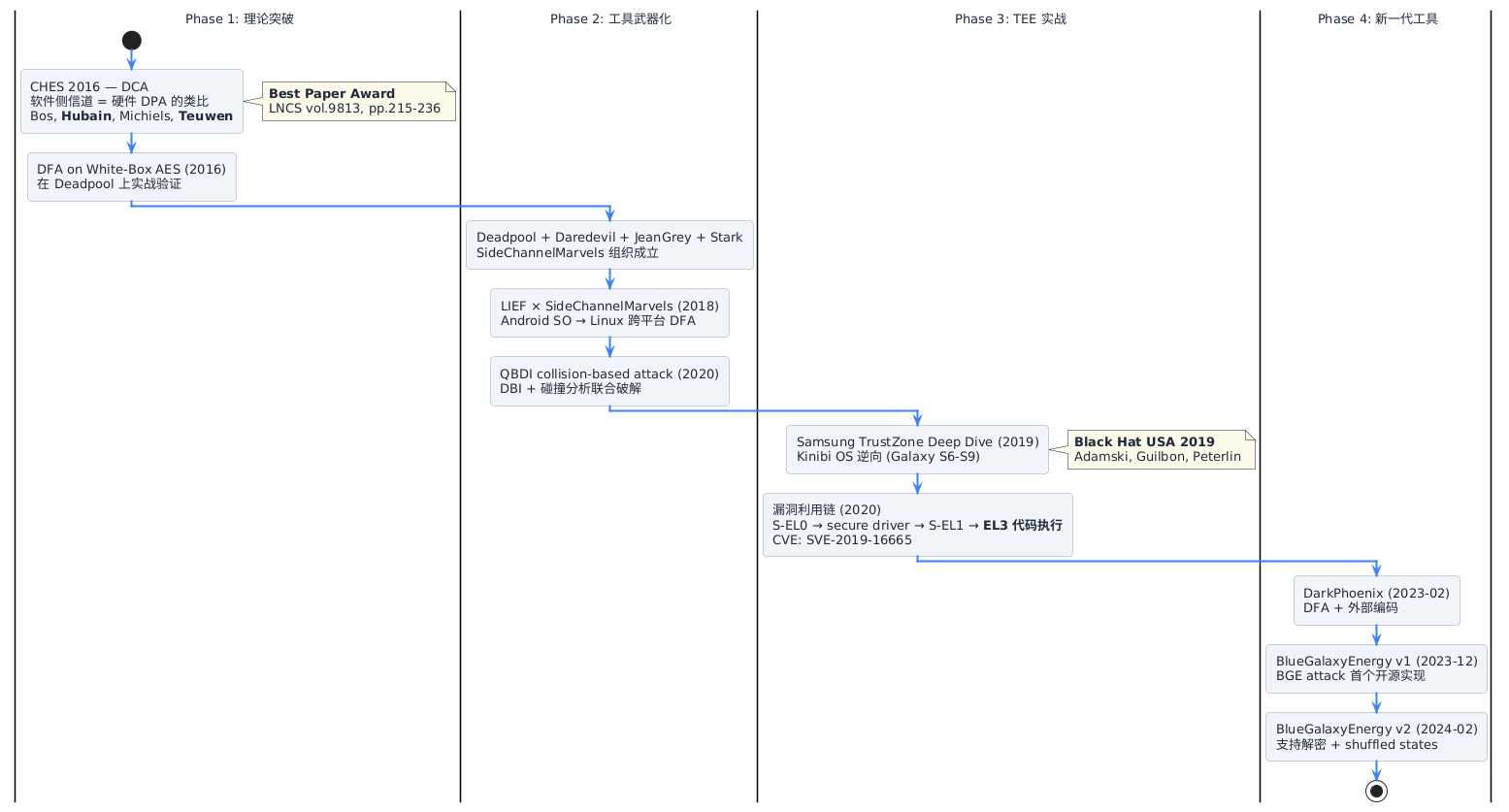

十年的研究不是一条直线，而是四个彼此叠加的阶段。下面这张管线图从左到右展示了 Quarkslab 如何从一篇学术论文出发，逐步构建出完整的白盒攻击生态——每个阶段的产出都是下一个阶段的输入：

四个阶段的递进关系：Phase 1 的 DCA/DFA 理论催生了 Phase 2 的工具链（Deadpool/JeanGrey/Daredevil）；工具链的成熟使 Phase 3 的 TEE 实战成为可能（Samsung TrustZone EL3 代码执行）；而实战中暴露的新防护手段（外部编码、shuffled states）反过来驱动了 Phase 4 的新一代工具（DarkPhoenix/BlueGalaxyEnergy）。注意管线不是单向的——右侧的「新一代工具」又会被未来的研究者用于攻击下一代 DRM 实现。

如果把这四个阶段展开到具体年份，就形成了下面这条时间线。每个节点标注了产出类型——绿色是论文/理论突破，黄色是工具发布，红色是漏洞利用实战，紫色是博客/教程。可以看到 Quarkslab 的节奏非常规律：每 2–3 年完成一次「理论 → 工具 → 实战」的完整循环。

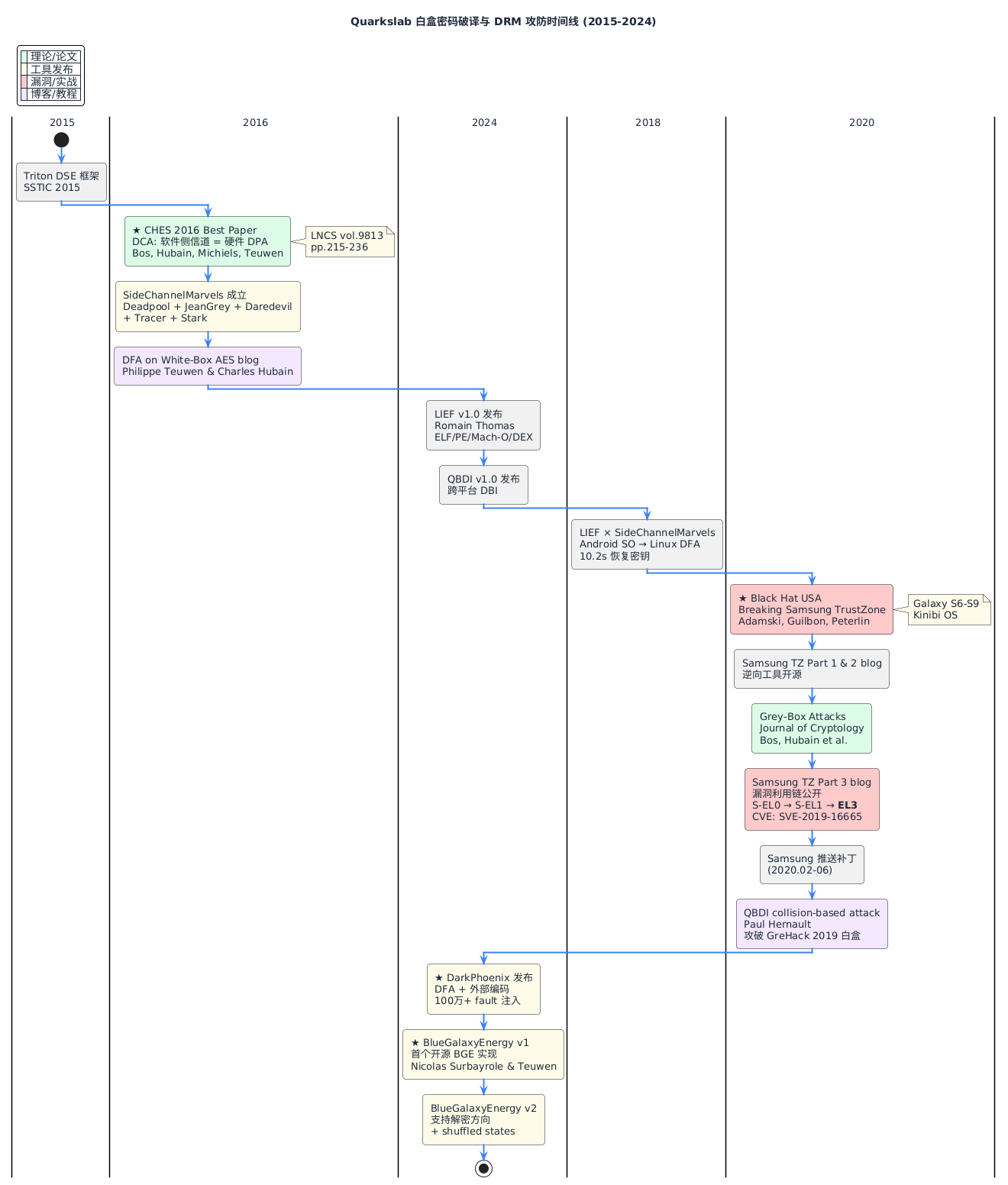

2015–2024 完整时间线。两个密集产出期清晰可见：2016 年（CHES Best Paper + SideChannelMarvels 五件套同年发布）和 2023–2024 年（DarkPhoenix + BlueGalaxyEnergy 双工具接力）。中间的 2019–2020 年则是 TEE 实战的爆发期——Black Hat 演讲、三篇深度博客、CVE 补丁，全部压缩在 18 个月内完成。

将管线图和时间线结合起来，Quarkslab 的 DRM 相关工作可以概括为以下四个阶段：

一条贯穿始终的线索：Quarkslab 的研究者总是先发表理论，再开源工具，最后在真实系统上实战验证。这种「论文 → 代码 → 漏洞」的三拍节奏，使他们的工作具有极强的可复现性和工程影响力。

二、引言

2.1 Quarkslab 是谁

成立于 2011 年，总部巴黎，创始人 Fred Raynal（法国安全社区元老，MISC 杂志创始人之一）。公司定位于「进攻性安全研究 + 防护产品」双轮驱动——既发布攻击工具（SideChannelMarvels），也售卖白盒保护方案（QShield）。

这种「既做矛又做盾」的模式在安全行业并不罕见，但 Quarkslab 做到了极致：他们用自己开源的攻击工具来测试自己卖的防护产品。

2.2 为什么笔者要写这篇文章

笔者在做 Widevine L3 DFA 时，核心工具链就是 SideChannelMarvels 的 phoenixAES（JeanGrey 里的模块）和 aes_keyschedule（Stark）——它们把 DFA 从「论文里的概念」变成了「终端里的 one-liner」。当笔者碰壁于 Chrome CDM 4.10.2934 的白盒 AES 时，又是 Quarkslab 的 DCA/collision 相关论文帮助笔者理解了「为什么这个实现不可被 DFA 攻破」。

换句话说，Quarkslab 的工作是笔者前两篇文章的学术上游。不把这条脉络理清楚，整个系列就缺了地基。

2.3 与本博客其他文章的关系

三、知识准备

3.1 白盒密码学的困境

传统密码学假设攻击者只能看到输入和输出（黑盒）；硬件侧信道分析假设攻击者能观测功耗/电磁（灰盒）；而白盒场景假设攻击者拥有完整的执行环境控制权——可以调试、dump 内存、注入错误、修改代码。

DRM 恰恰是白盒密码学最重要的应用场景：Widevine CDM 跑在用户的手机/浏览器里，攻击者拥有 root 权限和任意调试能力。白盒 AES 的任务是：即使攻击者能看到每一条指令的执行，也无法提取出密钥。

截至 2026 年，学术界的共识是：没有公开的、已被证明安全的白盒 AES 设计。所有已知方案都已被攻破——很大程度上归功于 Quarkslab。

3.2 三种核心攻击范式

Quarkslab 的工作围绕三种攻击展开：

这三种攻击的难度和适用范围递进：DCA 最通用但需要大量 trace；DFA 更快但需要 fault 注入能力；BGE 最精准但需要识别出 T-table 结构。Quarkslab 按这个顺序逐步开源了对应工具。

3.3 DBI 技术栈对比：Valgrind 及其替代品

DCA 和 DFA 攻击的前提是能够观测或修改白盒程序的内部执行状态——这依赖于 DBI（Dynamic Binary Instrumentation，动态二进制插桩）技术。DBI 的基本原理是：在目标程序运行时，动态插入监控代码，记录每一条指令的执行、每一次内存读写的地址和值，而不需要目标程序的源码。

Quarkslab 的 Tracer 工具提供了两个 DBI 后端：TracerGrind（基于 Valgrind）和 TracerPin（基于 Intel PIN）。理解它们的差异以及与其他 DBI 方案的关系，有助于你根据目标平台选择正确的工具。

Valgrind 是什么：Valgrind 是一个开源的指令级仿真框架，最初为 C/C++ 程序内存调试而生（最知名的用途是 memcheck 检测内存泄漏）。它通过将目标程序的机器码**翻译为中间表示（VEX IR）**再重新编译执行来实现插桩——相当于一个 JIT 编译器。这种「翻译执行」的架构使得 Valgrind 可以在每条指令前后插入任意监控逻辑，而无需修改目标二进制。TracerGrind 就是一个 Valgrind 插件，在每次内存读写时记录地址和值，生成 DCA/DFA 需要的 trace 文件。

以下是 Quarkslab 研究中涉及的所有 DBI 方案的横向对比：

选型建议：

• 首次尝试白盒攻击：先用 Valgrind + TracerGrind，虽然最慢但最稳定、trace 最完整，且 Deadpool 的示例脚本默认就是基于它的
• 攻击 Android SO：如果目标是 .so 库且有 JNI 依赖，unidbg 是最实用的选择（笔者在 Widevine L3 和抖音六神中都使用了它）；如果依赖不复杂，用 LIEF 迁移到 Linux + Valgrind 更快
• 需要在真机上动态分析：Frida + QBDI 组合——Frida 注入进程，QBDI 做指令级 trace
• Windows 上的白盒：Intel PIN + TracerPin 是唯一的选择

3.4 DCA 算法伪代码

上面的表格告诉你 DCA/DFA/BGE 各需要什么条件，但没有告诉你它们怎么工作。如果你想复刻 Quarkslab 的研究——而不仅仅是当工具的使用者——必须理解核心算法。以下三节分别给出每种攻击的伪代码，按「能直接改写成 Python 脚本」的粒度来写。

DCA 的核心思想可以压缩成不到 30 行 Python：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29

# DCA 攻击核心算法
def dca_attack(traces, plaintexts, byte_index):
    """
    traces:     N × T 矩阵 (N 次执行, T 个采样点/内存地址)
    plaintexts: N × 16 矩阵 (N 个明文)
    byte_index: 攻击的密钥字节位置 (0-15)
    """
    best_corr = 0
    best_key = 0

    for key_guess in range(256):
        # 假设密钥字节 = key_guess
        # 计算每个明文通过 S-box 后的中间值
        hypothetical = [
            SBOX[plaintexts[i][byte_index] ^ key_guess]
            for i in range(N)
        ]
        # Hamming weight 作为功耗/内存泄露模型
        hw = [bin(v).count('1') for v in hypothetical]

        # 对 trace 矩阵的每一列计算 Pearson 相关系数
        for t in range(T):
            column = traces[:, t]
            corr = pearson(hw, column)
            if abs(corr) > best_corr:
                best_corr = abs(corr)
                best_key = key_guess

    return best_key  # 最可能的密钥字节值

关键参数：

• N（trace 数量）：越多统计越可靠，通常 1000–5000
• T（采样点数）：等于 trace 中记录的内存地址/值总数，越多搜索空间越大但不影响攻击成功率
• 泄露模型：Hamming Weight（默认）、Hamming Distance、Identity 等

扩展点 1 — 高阶 DCA：当白盒实现使用了 masking（每个中间值被随机掩码保护），单字节相关性消失。此时需要高阶 DCA——对两个采样点做联合统计（例如 traces[:,t1] ⊕ traces[:,t2]），代价是 $O(T^2)$ 复杂度。Daredevil 支持高阶 CPA。

3.5 DFA 算法伪代码

如果说 DCA 是「观察大量执行 trace 然后做统计」，DFA 则是一种更具侵入性的方法——主动修改白盒的内部状态（注入 fault），然后从正确输出和错误输出的差异中推导密钥。DFA 的优势是速度快（通常只需要 8–200 个 fault，而不是 2000 次完整执行），代价是需要找到注入 fault 的位置。以下伪代码展示了核心推导逻辑：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

# DFA 攻击核心流程
def dfa_attack(correct_ciphertext, faulty_ciphertexts):
    """
    correct_ciphertext:  正确执行的 16 字节密文
    faulty_ciphertexts:  注入故障后的密文列表 (至少 8 个)
    """
    # 对于每一对 (correct, faulty)
    for faulty in faulty_ciphertexts:
        diff = xor(correct_ciphertext, faulty)

        # AES 最后一轮: SubBytes → ShiftRows → AddRoundKey (无 MixColumns)
        # 如果 fault 注入在第 9 轮的 MixColumns 之前:
        #   → 影响最终密文的 4 个字节 (由 MixColumns 扩散)
        #   → 不受影响的 12 字节 = 0x00

        affected = count_nonzero_bytes(diff)
        if affected == 4:
            # 4 字节差分 → 可以定位 fault 在哪一列
            column = identify_column(diff)

            # 对该列的 4 个密钥字节穷举
            for k0, k1, k2, k3 in product(range(256), repeat=4):
                # 验证: InvSubBytes(c[i] ⊕ ki) ⊕ InvSubBytes(f[i] ⊕ ki)
                # 是否满足 MixColumns 的线性扩散关系
                if verify_mixcolumn_constraint(correct, faulty, column, k0, k1, k2, k3):
                    candidates.add((k0, k1, k2, k3))

        # 多个 fault 的候选集取交集 → 唯一解

    round_key_10 = intersect_all_candidates()
    original_key = aes_key_schedule_inverse(round_key_10)
    return original_key

关键参数：

• Fault 位置：必须在第 8 轮 MixColumns 之后、第 9 轮 MixColumns 之前（对 AES-128）
• Fault 数量：理论最少 2 个（每个 fault 恢复 4 字节密钥），实际通常需要 4–200 个（因为 fault 位置不精确）
• Fault 模型：单字节随机故障（random byte fault）→ 改变一个 T-table 条目的一个字节

扩展点 2 — Fault 位置自动定位：在白盒实现中，AES 轮次被编码到查找表里，很难手动确定「第 9 轮在哪里」。Quarkslab 的方法是暴力搜索——修改每个表的每个字节，检查输出是否产生 4 字节差分。如果是 → 该表位于倒数第二轮 MixColumns 区域。

3.6 BGE 攻击原理（代数视角）

DCA 和 DFA 都需要执行白盒程序——要么跑很多次收集 trace，要么注入 fault 比较输出。但有一种场景它们都无能为力：如果你只拿到了白盒实现的静态查找表数据（例如从固件 dump 中提取），无法执行程序怎么办？BGE 攻击正是为这种场景设计的——它不需要执行目标程序，只需要读取白盒查找表的内容，通过代数分析直接恢复密钥。

BGE 攻击的数学比 DCA/DFA 更深。核心思想：

白盒 AES 的 T-table 可以表示为：

T_i(x) = L_i · S(x ⊕ k_i) ⊕ c_i

其中 $L_i$ 是线性变换，$S$ 是 AES S-box，$k_i$ 是密钥字节，$c_i$ 是常数。

BGE 的三步法：

1. 仿射等价检测：对两个 T-table $T_i, T_j$，计算 $T_i^{-1} \circ T_j$。如果它们编码了相同的 S-box，则结果是仿射函数
2. 线性部分提取：利用仿射函数的线性性质，通过选取特定输入来分离 $L_i$ 和 $c_i$
3. 密钥恢复：知道 $L_i$ 后，$k_i = T_i^{-1}(c_i)$（简化表述）

扩展点 3 — 非标准 S-box：如果白盒实现替换了 AES 的 S-box（用自定义非线性函数），BGE 的仿射等价检测仍然有效——因为它检测的是结构相似性，不依赖于具体的 S-box 值。BlueGalaxyEnergy v2 正是利用了这一点。

四、技术突破全纪录

4.1 CHES 2016：DCA — 把硬件侧信道搬进软件

这是整个故事的起点。2016 年 8 月，在圣巴巴拉的 CHES 会议上，Quarkslab 的两位研究员与 NXP 的两位密码学家联手发表了一篇改变白盒密码学研究格局的论文。

📺 演讲视频：CHES 2016 — Differential Computation Analysis: Hiding Your White-Box Designs is Not Enough

问题：白盒 AES 实现越来越复杂（代码混淆、指令替换、虚拟机保护），传统逆向分析成本极高。能否有一种不需要理解实现细节的通用攻击？

思路：硬件 DPA（Differential Power Analysis）通过统计功耗曲线与密钥假设的相关性来提取密钥——它完全不需要知道芯片的内部结构。软件白盒的执行 trace（内存地址访问序列）在统计意义上等价于功耗曲线。

关键洞察：

硬件 DPA:   功耗轨迹 W(t)    ↔   密钥假设 K    → 相关系数 ρ
软件 DCA:   内存地址 M(addr)  ↔   密钥假设 K    → 相关系数 ρ

如果某个内存地址的值与 Sbox[plaintext[i] ⊕ key[i]] 高度相关，那么这个地址就泄露了密钥信息——无论白盒实现如何混淆，只要它执行的是 AES，就必然存在与密钥相关的中间值。

方法：

1. 用 DBI（Intel PIN / Valgrind）跑目标程序 ~2000 次，每次不同明文
2. 记录所有内存读写地址和值 → 生成 trace 矩阵
3. 对 trace 矩阵的每一列，计算它与 256 个密钥假设下的 S-box 输出的 Pearson 相关系数
4. 相关系数最高的假设 = 正确的密钥字节

结果：攻破了 CHES 2016 白盒挑战赛的所有提交方案。获得当年 CHES 最佳论文奖。

论文：Bos J.W., Hubain C., Michiels W., Teuwen P. “Differential Computation Analysis: Hiding Your White-Box Designs is Not Enough.” CHES 2016, LNCS vol. 9813, pp. 215–236. (Springer)

对 DRM 的影响：这篇论文意味着——任何基于标准 AES 的白盒实现，只要攻击者能执行它并收集 trace，就可以被自动化攻破。Widevine L3 的白盒 AES 正属于此类。

动手复现 DCA

用 Deadpool 仓库中的 wbs_aes_ches2016 示例即可在 30 分钟内走完整个流程：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22

# 1. 克隆工具链
git clone https://github.com/SideChannelMarvels/Deadpool.git
git clone https://github.com/SideChannelMarvels/Tracer.git
git clone https://github.com/SideChannelMarvels/Daredevil.git

# 2. 编译 tracer (Valgrind 插件)
cd Tracer/TracerGrind && make && cd ../..

# 3. 编译 Daredevil
cd Daredevil && make && cd ..

# 4. 进入 CHES 2016 白盒挑战
cd Deadpool/wbs_aes_ches2016

# 5. 收集 trace (ValgrindGrind 跑 2000 次, 每次不同明文)
python3 trace_it.py

# 6. 用 Daredevil 做 CPA/DCA 分析
daredevil -c mem_addr1_rw1_128_2000.config

# 输出: 16 字节密钥 + 每字节的相关系数
# 典型结果: 所有字节相关系数 > 0.9 → 攻击成功

扩展点 4 — 对你自己目标的适用：把上面的 wbs_aes_ches2016 替换为你想攻击的白盒 SO。关键步骤是写一个 trace_it.py wrapper，让 Tracer 知道怎么喂明文、从哪里读密文。笔者在 Widevine L3 DFA 中就是这个思路——只不过用 Unicorn 替代了 Valgrind 做 DBI。

4.2 DFA on White-Box AES（2016 年 12 月）

如果说 DCA 是「观察」，DFA 就是「干预」——通过主动注入错误来加速密钥恢复。

博客原文：Differential Fault Analysis on White-box AES Implementations（Philippe Teuwen & Charles Hubain，2016-12-19）

问题：DCA 需要 ~2000 次执行来收集足够的 trace 做统计分析，执行次数多、分析时间长。能否更快？

思路：经典 DFA（Dusart, Letourneux, Vivolo 2002）只需要 ~8 对正确/错误密文就能恢复整个 AES-128 密钥。关键是在第 8 轮或第 9 轮的特定位置注入单字节故障。

在白盒上的适配：

• 白盒 AES 把 AES 轮操作编码进查找表
• 修改查找表中的一个字节 = 注入了一个 fault
• 对比修改前后的输出 = 得到 (correct, faulty) 密文对
• 用 phoenixAES.crack_bytes() 从密文对推导第 10 轮密钥
• 用 aes_keyschedule 从第 10 轮密钥反推原始密钥

开源工具链：

对 DRM 的影响：笔者在 Widevine L3 keybox 文章 中正是使用 phoenixAES 从 150 次 fault 中恢复了 ROOT_KEY。DFA 的速度（秒级）远超 DCA（分钟级），是实际攻击白盒 DRM 的首选。

动手复现 DFA

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25

# 1. 安装 JeanGrey
pip install phoenixAES

# 2. 准备 fault 数据 (格式: 每行一个 hex 密文对)
# fault_data.txt 内容:
#   正确密文 (hex)
#   错误密文1 (hex)
#   错误密文2 (hex)
#   ...

# 3. 一行恢复密钥
python3 -c "
import phoenixAES
with open('fault_data.txt') as f:
    lines = [l.strip() for l in f if l.strip()]
phoenixAES.crack_file('fault_data.txt')
# 输出: Last round key #N found:
#       AES-128 key: da39a3ee5e6b******55bfef95601890
"

# 4. 如果只得到第 10 轮密钥，反推原始密钥
# 编译 Stark
cd Stark && make
./aes_keyschedule <round10_key_hex> 10
# 输出: 原始 AES-128 密钥

扩展点 5 — 自动化 fault 注入框架：在实际白盒中，最大挑战不是 DFA 分析（phoenixAES 秒级搞定），而是如何高效注入 fault。笔者在 Widevine 研究中的方案是用 Unicorn/unidbg hook 内存写入回调，在 T-table 的特定偏移注入随机字节。一个更通用的框架可以：

1. 自动枚举所有 .data 段的字节
2. 逐个翻转每个字节执行一次
3. 检查输出密文的 diff 是否为 4 字节模式
4. 符合的 fault → 收集到 fault_data.txt
5. 攒够 8–16 个 fault → 调用 phoenixAES.crack_bytes()

这就是 Deadpool 中 attack_* 脚本的核心逻辑。

4.3 LIEF × SideChannelMarvels（2018）

白盒实现往往是 Android SO 库——但 DFA/DCA 工具链运行在 Linux x86_64 上。怎么跨平台？

博客原文：When SideChannelMarvels meet LIEF（Romain Thomas，2018-05-18）

问题：SECCON 2016 CTF 的一道白盒 AES 题目以 Android x86_64 共享库形式发布。SideChannelMarvels 的 Tracer（基于 Valgrind）只能在 Linux 上运行。如何让 Android SO 在 Linux 上可执行？

LIEF 的解法：

LIEF（Library to Instrument Executable Formats）是 Romain Thomas 在 Quarkslab 创建的跨平台二进制操作库，支持 ELF/PE/Mach-O/DEX/OAT 解析与修改。(GitHub)

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

import lief

lib = lief.parse("target.so")
# 1. 移除 Android 特有依赖
lib.remove_library("liblog.so")
# 2. 修复 libc 名称 (Android bionic → glibc)
lib.get_library("libc.so").name = "libc.so.6"
# 3. 处理符号版本
for sym in lib.imported_symbols:
    if sym.has_version and sym.symbol_version.symbol_version_auxiliary:
        sym.symbol_version.symbol_version_auxiliary.name = ""
lib.write("target_linux.so")

结果：修改后的 SO 在 Linux 上用 Valgrind trace 收集 → DFA 攻击 → 10.2 秒内恢复密钥，仅 3300 次执行。

为什么这很重要：几乎所有移动端 DRM（Widevine、PlayReady、FairPlay 的部分实现）都以 Android/iOS native 库的形式存在。LIEF 让 SideChannelMarvels 的全套攻击工具可以直接作用于移动平台的白盒实现，不需要在真机上跑。笔者做 Widevine DFA 时用的 Unicorn/unidbg 仿真本质上也是同一思路——把目标代码搬到可控环境执行。

扩展点 6 — 跨平台迁移决策树

当你拿到一个 DRM 的 native 库时，选择哪种「搬运」方式取决于目标的依赖复杂度：

目标 SO 依赖复杂度？
├── 低 (纯算法, 无 JNI/系统调用)
│   └── LIEF 修改 → Linux 直接跑 → Tracer/Valgrind 做 DCA/DFA
│       最快, 笔者推荐对 CTF 题和独立白盒库使用
│
├── 中 (有 JNI, 少量系统调用)
│   └── unidbg/Unicorn 仿真 → Hook JNI + 桩系统调用
│       笔者在 Widevine L3 和抖音六神中使用的方案
│
├── 高 (大量系统调用, 依赖 framework)
│   └── Frida + QBDI on device → 真机 DBI
│       目标跑在真机上, 通过 Frida 注入 QBDI
│
└── 极高 (需要 TEE 环境)
    └── Quarkslab 路线: 逆向 TEE OS → 仿真 TA → 攻击
        参考 Samsung TrustZone 研究方法论

4.4 QBDI 碰撞攻击（2020）

DCA 需要统计，DFA 需要注入——有没有一种更轻量的攻击？碰撞攻击只需要找到两个产生相同输出字节的输入。

📺 相关视频：Unboxing The White-Box: Practical Attacks Against Obfuscated Ciphers

📺 教程系列：White Box Unboxing — Software Side-Channel attack on AES (Part 4/4)

博客原文：Introduction to Whiteboxes and Collision-Based Attacks With QBDI（Paul Hernault，2020-08-18）

问题：某些白盒实现使用了「输出编码」（output encoding），DCA 的统计模型基于 Hamming weight/distance，遇到非标准编码后相关系数下降到噪声水平。

思路：AES 的 MixColumns 操作具有一个代数性质——如果只改变输入的第 $i$ 字节（$i \in {0,1,2,3}$），那么输出中只有 4 个字节会变化。利用这个性质：

1. 固定 15 字节明文，只变化第 $i$ 字节
2. 用 QBDI 插桩执行，记录每次执行中所有内存地址的读写值
3. 找到两个不同输入在同一内存地址产生相同值的情况 = 碰撞
4. 碰撞意味着 Sbox[p1 ⊕ k] = Sbox[p2 ⊕ k]，由 S-box 的非线性性可以推导密钥字节

QBDI 的作用：

QBDI（QuarkslaB Dynamic Binary Instrumentation）是 Quarkslab 开发的跨平台 DBI 框架（GitHub），支持 x86/x64/ARM/AArch64，集成 Frida，相当于 Intel PIN 的跨平台替代品。在碰撞攻击中用于高效收集内存 trace。

结果：成功攻破了 GreHack 2019 CTF 的白盒挑战，恢复密钥 GH19{AES is FUN}。

与 DCA 的互补关系：

4.5 Samsung TrustZone 攻击链（2019–2020）

前面的工作都在攻击软件白盒——但 Widevine L1/PlayReady SL3000 把密码学操作放进了 TEE（可信执行环境）。能攻破 TEE，就能攻破最高安全等级的 DRM。

📺 Black Hat 2019 演讲：Breaking Samsung’s ARM TrustZone

幻灯片：Black Hat USA 2019 PDF

博客系列（三篇，递进阅读）：

• Part 1: Components（2019-12-10）— Kinibi OS 架构、Trustlet 格式（MCLF）、安全驱动、ARM Trusted Firmware
• Part 2: Tools（2019-12-17）— Ghidra MCLF loader、AFL×Unicorn fuzzer、Manticore 符号执行
• Part 3: Exploits（2020-07-02）— 三个漏洞的完整利用链

研究工具开源：quarkslab/samsung-trustzone-research

目标：Samsung Galaxy S6–S9 设备上的 Kinibi TEE 实现（基于 ARM TrustZone）。

为什么与 DRM 相关：Widevine L1 和 PlayReady SL3000 都以 Trusted Application（TA） 的形式运行在 TEE 中。攻破 TEE = 攻破 DRM 的信任根基。Samsung 设备上的 Widevine L1 TA 就跑在这个 Kinibi OS 里。

攻击链：

从用户态到 EL3 的利用路径跨越了 ARM 的全部四个异常等级。理解这条链需要知道：TrustZone 把 CPU 分为 Normal World（EL0/EL1）和 Secure World（S-EL0/S-EL1/EL3），Trustlet 运行在 S-EL0（受限安全模式），而 ARM Trusted Firmware 运行在 EL3（最高特权）。Quarkslab 的攻击需要连续穿透三道边界，每一步都需要前一步提供的能力：

用户态 (EL0)
   │  发送精心构造的命令
   ▼
Trustlet SEM (S-EL0)          ← 漏洞 1: 栈溢出
   │  内存拷贝越界
   ▼
Secure Driver VALIDATOR (S-EL0) ← 漏洞 2: 特权上下文代码执行
   │  利用 mmap 映射
   ▼
Kinibi Micro-Kernel (S-EL1)    ← 漏洞 3: SVE-2019-16665
   │  映射 EL3 代码页，修改 ATF
   ▼
ARM Trusted Firmware (EL3)     ← 最终: 任意代码执行

下表对应上图的三个漏洞，分别说明攻击的组件、漏洞类型和利用方式。注意漏洞 1 和 2 本身并不罕见（栈溢出 + 命令注入），真正精妙的是漏洞 3——利用 Kinibi 内核的 mmap 实现缺陷，把 EL3 的代码页映射为可写，然后直接修改 ARM Trusted Firmware 的代码：

三个漏洞详解：

补丁时间线：Samsung 在 2020 年 2 月至 6 月陆续推送补丁。

对 DRM 的意义：这项研究证明了 TEE 并非不可攻破的黑箱。虽然 Quarkslab 没有公开针对 Widevine L1 TA 的具体攻击，但他们展示的 EL3 代码执行能力意味着：攻击者在获得 EL3 控制后，可以读取任何 TA 的内存——包括 Widevine L1 TA 中的设备私钥。这也解释了为什么 Google 后来要求 L1 设备必须通过更严格的硬件安全认证（如 StrongBox Keymaster、Android Hardware Attestation）。

动手复现 Samsung TrustZone 分析

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19

# 1. 克隆工具
git clone https://github.com/quarkslab/samsung-trustzone-research.git
cd samsung-trustzone-research

# 2. 获取旧版 Samsung 固件（Galaxy S7, Android 8.0）
#    从 samfw.com 或 samfrew.com 下载
#    解压获得 system.img → 提取 /vendor/app/mcRegistry/ 下的 Trustlet 文件

# 3. 用 Ghidra 加载 Trustlet (MCLF 格式)
#    安装 Quarkslab 提供的 MCLF loader:
cp ghidra/mclf_loader.py ~/.ghidra/.ghidra_*/Extensions/

# 4. 用 Unicorn 仿真 TA
cd emulator
python3 emulator.py --ta ../samples/widevine.tlbin --cmd 0x1

# 5. 用 AFL×Unicorn fuzz TA 命令处理
cd ../tainting
# 按 README 配置 AFL 输入格式 → fuzz 目标 TA 的 command handler

扩展点 7 — 从 Samsung 迁移到 Qualcomm：360 Alpha Lab 的 Wideshears 做的正是这件事。Qualcomm QTEE 的 TA 格式（标准 ELF + QSEE 特定 header）比 Kinibi 的 MCLF 更接近常规逆向分析。关键差异在于 QTEE 的内存共享机制（ION buffer → TA mmap）和 ASLR 实现——360 找到了 info leak 绕过 ASLR 的方法，这是整个利用链的核心。

2024 年后续：GlobalConfusion — 用设计缺陷批量制造 TEE 0-day

Quarkslab 在 2019–2020 年的 Samsung TrustZone 攻击是「一次一个漏洞」的手工艺——逆向特定 TA、找到特定溢出、构造特定利用链。但 2024 年 8 月，EPFL HexHive 实验室的 Marcel Busch、Philipp Mao 和 Mathias Payer 在 USENIX Security 2024 上发表的 GlobalConfusion 将这种攻击从手工推进到了工业化。

核心发现：GlobalPlatform TEE Internal Core API（所有 TrustZone TA 的事实标准接口）存在一个设计层面的缺陷——它将参数类型检查设为可选的预处理器宏（fail-open design），而非强制的运行时校验。这意味着每当 TA 开发者忘记调用 TEE_PARAM_TYPE_GET 检查 paramTypes 时，就会产生一个 type-confusion 漏洞：攻击者可以把 value 类型的参数（两个 32-bit 整数）伪装成 memref 类型（指针 + 大小），从而获得在 TA 地址空间内任意读写的能力。

规模：

Samsung TEEGRIS 的数据最触目惊心：在 4,589 个 TEEGRIS TA 中，有 291 个漏洞实例（#Vuln 列），17 个唯一受影响的 TA，其中 7 个是 0-day。受影响的 TA 包括 tz_kg.elf（密钥生成）和 secstor2.elf（安全存储）——这些正是 Widevine L1 DRM 信任链的底层依赖。

实战利用示例：研究者在 Xiaomi Redmi 设备上演示了两个利用：

1. TA1449（小米，BeanPod）：type-confusion → 任意内存读取 → 泄露 TA 内存中的认证密钥
2. TA0811（MediaTek，CVE-2023-32835）：type-confusion → 利用 query_drmkey_impl 函数 → 覆盖返回地址 → TA 内代码执行

工具开源：HexHive/GlobalConfusion（GPCheck 静态分析器 + TIPI 污点分析框架）

与 Quarkslab 工作的关系：

Quarkslab (2019)                    GlobalConfusion (2024)
───────────────                     ─────────────────────
手动逆向特定 TA                      自动化扫描 14,777 个 TA
找 1 个栈溢出                        发现 1 类设计缺陷 → 批量 0-day
攻击 Kinibi (Galaxy S6–S9)           覆盖 5 种 TEE + 5 家 OEM
3 个漏洞 → EL3 代码执行               14 个 0-day → 4 CVE

两项工作是互补的：Quarkslab 证明了 TEE 可以被攻破（深度），GlobalConfusion 证明了这种脆弱性是系统性的、跨厂商的（广度）。对于 DRM 安全研究者来说，GlobalConfusion 的意义在于：即使 Widevine L1 TA 本身没有漏洞，它运行在同一 TEE 中的其他 TA 可能有 type-confusion 漏洞——攻破任何一个 TA 就能读取整个 TEE 的内存，包括 Widevine 的私钥。

4.6 DarkPhoenix（2023）

实际的白盒实现往往不是「裸 AES」，而是在 AES 的输入和输出端加上了额外的编码层（external encodings）。传统 DFA 只能恢复带编码的密钥，还需要额外步骤去除编码。DarkPhoenix 把这两步合二为一。

博客原文：Dark Phoenix: a new White-box Cryptanalysis Open Source Tool（2023-02-28）

仓库：SideChannelMarvels/DarkPhoenix

问题：带外部编码的白盒 AES 看起来像这样：

明文 → [外部编码 F] → [白盒 AES] → [外部编码 G] → 密文

传统 DFA（JeanGrey/phoenixAES）恢复的是 G⁻¹ ∘ AES_K ∘ F 的等价密钥，而非真正的 K。要获得 K，还需要单独破解 F 和 G。

DarkPhoenix 的解法：基于 Amadori, Michiels, Roelse (2020) 的论文，通过注入超过 100 万次 fault，利用 DFA 错误传播的统计特征同时恢复密钥和外部编码。

与 JeanGrey 的区别：

4.7 BlueGalaxyEnergy（2023–2024）

BGE 攻击的理论在 2004 年就提出了（Billet, Gilbert, Ech-Chatbi），但 19 年来没有公开的开源实现——直到 Quarkslab 的 Nicolas Surbayrole 和 Philippe Teuwen 填补了这个空白。

博客系列：

• Blue Galaxy Energy: a new White-box Cryptanalysis Open Source Tool（2023-12-21，v1）
• BGE Attack on AES White-Boxes: Extending Blue Galaxy Energy for Decryption and Shuffled States（2024-02-29，v2）

仓库：SideChannelMarvels/BlueGalaxyEnergy

问题：DFA 和 DCA 都需要执行白盒程序（注入 fault 或收集 trace）。如果攻击者只能读取白盒查找表（例如从固件中提取），但无法执行怎么办？

BGE 的思路：白盒 AES 的核心是将 AES 轮操作编码为查找表 $T_i$。BGE 利用这些表的代数结构：

1. 每个 $T_i$ 可以分解为 $T_i(x) = M_i \cdot \text{Sbox}(x \oplus k_i) \oplus c_i$（仿射等价）
2. 分析多个表之间的关系 → 建立约束方程组
3. 解方程组 → 恢复密钥

v2 的改进：

• 支持解密方向的白盒（不仅仅是加密）
• 处理 shuffled states（状态字节被打乱的实现）
• 设置 shuffle=True 参数即可

三种攻击的完整对比：

4.8 Quarkslab 2023–2024 新战线：从白盒密码到 Boot Chain

2022 年之后，Quarkslab 的攻击面从「白盒 AES」和「TEE Trustlet」进一步扩展到了整个 Android 安全栈——从启动链底层到数据加密上层。这两项新研究与 DRM 的关联比表面看起来更深：Boot Chain 攻击可以泄露 Keystore 密钥（DRM 私钥的存放地），而 FBE 攻击直接涉及 Gatekeeper TA（与 Widevine 运行在同一 TEE 中）。

4.8.1 Android 数据加密深度研究（2023）

博客原文：Android Data Encryption in Depth（Maxime Rossi Bellom & Damiano Melotti，2023-08-14）

会议发表：REcon 2023 — Dissecting the Modern Android Data Encryption Scheme

研究目标：评估 Android 文件级加密（FBE）在攻击者拥有高级软件漏洞时的抗性。

两条攻击路径：

与 DRM 的关联：路径 A 攻击的 Gatekeeper TA 和 Widevine L1 TA 运行在同一个 TEE 中。如果 Gatekeeper 可以被 patch（绕过凭据验证），同样的技术路径可以用来 patch Widevine TA——或者利用已获得的 TEE 执行权限直接读取 Widevine 的内存空间。

关键结论：Android FBE 的设计是扎实的——即使攻破了 Gatekeeper/Weaver，攻击者仍然需要暴力破解用户密码（通过 scrypt 慢散列保护）。但对于 DRM 研究者来说，重要的启示是：MediaTek SoC 的 bootrom 漏洞可以作为进入 TEE 的跳板。

4.8.2 Samsung Galaxy A* Boot Chain 攻击（2024）

博客原文：Attacking the Samsung Galaxy A* Boot Chain（Maxime Rossi Bellom & Raphaël Neveu，2024-10-15）

会议发表：Black Hat USA 2024 + SSTIC 2024

四个 CVE 构成的攻击链：

这是你提到的 4 个 CVE 攻击。它们针对 Samsung Galaxy A225F（MediaTek SoC），从 USB 接口一路打到 Secure World 内存泄露：

攻击链总览：

USB 接口
   │  CVE-2024-20865: Odin 认证绕过 → 写入恶意分区
   ▼
Little Kernel (Bootloader)
   │  CVE-2024-20832: JPEG 解析堆溢出 → 代码执行
   ▼
Secure Monitor (EL3)
   │  CVE-2024-20820: OOB read → 泄露 Monitor 内存
   ▼
TEE 驱动 (内核)
   │  CVE-2024-20021: 任意物理内存映射
   ▼
Secure World 全部内存
   → Android Keystore 密钥泄露
   → 所有 TA 内存可读（包括 Widevine L1 TA）

对 DRM 的直接影响：最终效果是「泄露任何来自 Secure World 内存的数据，包括 Android Keystore 密钥」。Android Keystore 是 Widevine L1 设备私钥的存放位置——这意味着 Quarkslab 的 2024 攻击链从理论上可以直接提取 Widevine L1 的设备凭证，而不需要攻击 Widevine TA 本身。

受影响范围：基于 MediaTek SoC 的大部分 Samsung 设备至少受一个 CVE 影响。Samsung 已推送补丁。

PoC 代码：Quarkslab 在 GitHub 发布了四个 CVE 的概念验证代码。

Quarkslab TEE 研究的演进脉络：

2019: Kinibi 逆向 (Galaxy S6–S9)
        │  手动逆向 → 3 个漏洞 → EL3 代码执行
        │
2023: Android FBE 研究 (Galaxy A22x)
        │  Gatekeeper TA 攻击 + Weaver 攻击
        │  重点: MediaTek bootrom 作为 TEE 入口
        │
2024: Boot Chain 攻击 (Galaxy A225F)  ★ 4 CVE
        │  USB → Bootloader → EL3 → Secure World 全内存
        │  重点: 不攻击 TA，从底层硬件接口绕过
        │
趋势: 从攻击 TA 本身 → 攻击 TA 运行的基础设施

Quarkslab 的研究路径清晰地展示了一个趋势：随着 TA 自身的加固越来越强（加密、签名、anti-rollback），攻击者开始转向攻击 TEE 的「地基」——bootloader、secure monitor、物理内存映射驱动。这与白盒密码学的演进逻辑完全一致：当白盒 AES 变得不可攻破时（第 3 代），攻击者转向攻击协议层或 TEE 层。

五、武器库全景

前面逐个介绍了 Quarkslab 的每项研究突破，但这些工具并不是散落的独立项目——它们构成了一个联动的攻击平台，设计上可以像 Unix 管道一样串接。下图按「收集 → 分析 → 恢复 → 辅助 → 靶场」五层功能来组织，帮助读者快速理解：当你要攻击一个白盒实现时，应该从哪个工具开始，数据流向何处，最终在哪里拿到密钥。

┌─────────────────────────────────────────────────────────────────┐
│                    SideChannelMarvels 武器库                      │
├─────────┬──────────────┬──────────────┬──────────────┬──────────┤
│ 收集层   │ 分析层        │ 恢复层        │ 工具层        │ 靶场     │
│         │              │              │              │          │
│ Tracer  │ Daredevil    │ JeanGrey     │ Stark        │ Deadpool │
│ (DBI    │ (CPA/DCA     │ (DFA → key)  │ (key sched   │ (白盒    │
│  trace) │  统计分析)    │  phoenixAES  │  反推)        │  实现集) │
│         │              │              │              │          │
│ QBDI    │ DarkPhoenix  │ BlueGalaxy   │ LIEF         │          │
│ (跨平台 │ (DFA+外部    │ Energy       │ (二进制      │          │
│  DBI)   │  编码)       │ (BGE 代数)   │  移植)       │          │
└─────────┴──────────────┴──────────────┴──────────────┴──────────┘

一个典型的攻击流水线是这样的：先用 LIEF 把 Android SO 迁移到 Linux → 用 Tracer (或 QBDI) 跑 2000 次收集内存 trace → 用 Daredevil 做 DCA 统计分析定位密钥相关地址 → 如果 DCA 失败则切 DFA 路线：修改查找表注入 fault → 用 JeanGrey 从密文对恢复第 10 轮密钥 → 用 Stark 反推原始密钥 → 完成。Deadpool 则是上述全过程的练兵场，里面有十几个不同难度的白盒实现可供练手。

下表列出每个工具的仓库地址和基本信息，方便直接 clone 使用：

六、讨论与反思

6.1 Quarkslab 的方法论

回顾十年研究，Quarkslab 的工作有几个显著特征：

1. 理论先行，工具跟进。不是先写 exploit 再补论文，而是先在顶级密码学会议（CHES）发表理论突破，再围绕理论构建工程化工具。这让他们的工作既有学术引用价值，又有实际攻击效力。

2. 模块化、可组合的工具链。Tracer 收集 → Daredevil 分析 → JeanGrey 恢复 → Stark 反推——每个工具做且只做一件事，通过文件格式（trace 文件、密文对）松耦合。这与 Unix 哲学一脉相承。

3. 攻防同体。他们一边开源攻击工具（SideChannelMarvels），一边售卖白盒保护产品（QShield）。攻击工具是产品的 benchmark；产品的防护等级就是「自己的工具攻不破」。

6.2 QShield 深度拆解：Quarkslab 的「盾」长什么样

前面九成篇幅都在讲 Quarkslab 的「矛」——DCA/DFA/BGE 攻击工具和 TEE 漏洞利用。但理解他们的「盾」（QShield）同样重要：它揭示了 Quarkslab 认为什么样的防护能扛住自己的攻击。

QShield 的三层防护架构

QShield 不是单一工具，而是一个三层防护栈——分别保护代码、密钥和数据。对应了攻击者在逆向过程中需要突破的三个维度：

① 代码层：30+ 混淆 pass

Quarks App Protect 提供了 30 种以上的代码混淆变换，覆盖 C/C++/Java/Kotlin/ObjC/Swift，可以通过策略文件或内联注释精细控制每个函数的保护级别。核心混淆类别：

代码混淆 pass 分类:
┌─────────────────────────────────────────────────────────┐
│ 控制流变换                                                │
│  ├── 控制流平坦化 (CFF)    ← 与 OLLVM 同源但自研实现        │
│  ├── 虚假控制流 (BCF)      ← 插入不可达分支, 干扰反编译     │
│  └── 不透明谓词            ← 看似条件跳转, 实际恒真/恒假     │
│                                                         │
│ 数据变换                                                  │
│  ├── 字符串加密            ← 常量字符串运行时解密            │
│  ├── 常量替换              ← 立即数 → 运算表达式            │
│  └── 全局变量打散           ← 结构体拆分为散落的局部变量      │
│                                                         │
│ 指令变换                                                  │
│  ├── 指令替换              ← a+b → a-(-b), xor 变换等     │
│  ├── 指令合并/拆分          ← 改变指令粒度                  │
│  └── MBA (Mixed Boolean-Arithmetic) ← 算术+布尔混合表达式  │
│                                                         │
│ 运行时保护 (RASP)                                         │
│  ├── Root/Jailbreak 检测   ← su, Magisk, Cydia            │
│  ├── 调试器检测            ← ptrace, lldb, Frida          │
│  ├── 仿真器检测            ← QEMU, unidbg, BlueStacks     │
│  ├── Hook 框架检测          ← Frida, Xposed, Substrate    │
│  └── 代码完整性校验         ← .text 段运行时哈希比对         │
└─────────────────────────────────────────────────────────┘

关键特性——构建多样性（Build Diversification）：每次编译使用不同的随机种子，确保每个发布版本的混淆结果都不同。这意味着攻击者对 v1.0 的逆向成果不能直接复用到 v1.1——即使源代码没有变化。

与 OLLVM 的关系：QShield 的控制流平坦化与 OLLVM 的 CFF 概念类似，但 Quarkslab 有一个 OLLVM 没有的优势——他们知道 DCA/Triton 如何绕过 CFF（因为他们自己开源了绕过工具），所以 QShield 的 CFF 实现会刻意规避已知的自动化去混淆路径。

② 密钥层：白盒密码学 + Device Binding

Quarks Keys Protect 是 QShield 的密码学核心。它提供白盒实现的标准密码算法（AES、RSA、ECC 等），但有几个关键的工程设计使其比普通白盒更难攻破：

每客户唯一实现：

传统白盒:
  所有用户使用相同的白盒 AES 实现
  攻击者只需攻破一次 → 适用于所有用户

QShield Keys Protect:
  每个客户的白盒实现是独立生成的
  不同客户的 T-table 结构、编码方式、混淆层都不同
  攻击者必须对每个客户单独分析

抗已知攻击：根据 Quarkslab 官方文档，QShield 的白盒实现经过定期审计，声称对已知的 DCA、DFA 和 BGE 攻击具有抵抗力。

这是一个值得深思的声明——因为 DCA/DFA/BGE 正是 Quarkslab 自己开源的攻击工具。这意味着他们的防护设计是在知道自己的攻击手段的前提下构建的。可能的抗性来源：

Device Binding：将白盒密钥与设备硬件特征绑定——即使攻击者提取了整个白盒实现的二进制，在另一台设备上也无法正确解密。绑定因子可能包括：CPU ID、IMEI hash、SoC fuse 值、TEE attestation token 等。

③ 数据层：Quarks Digital Vault

保护运行时敏感数据（API token、session key、用户凭据），功能类似 Android Keystore 但在应用层实现，不依赖 TEE：

• 数据加密存储在应用沙箱内
• 密钥由 Keys Protect 的白盒加密保护
• 远程监控（Remote Monitoring）：实时上报设备的安全状态——是否被 root、是否被调试、是否被 hook

QShield 的应用场景

EMVCo 认证（2021）：QShield 是全球第一个通过 EMVCo Software-Based Mobile Payment (SBMP) 认证的白盒密码学方案。EMVCo 是 Visa/Mastercard/UnionPay 等卡组织联合成立的技术标准体，SBMP 认证意味着 QShield 的白盒实现被认为足以保护手机端的银行卡交易——这是白盒密码学商业化的最高背书。

与 STMicroelectronics 的合作：QShield 是 STM32 芯片的官方安全合作伙伴（ST Partner Page），为 STM32 嵌入式设备提供源码级混淆和白盒加密。

攻防闭环：SideChannelMarvels × QShield

这是 Quarkslab 最独特的商业模式——用同一批研究员维护的攻击工具来测试防护产品：

QShield 开发团队提交新版白盒实现
          │
          ▼
SideChannelMarvels 团队发起攻击:
  1. DCA (Daredevil): 收集 trace → 统计分析 → 检查是否有密钥泄露
  2. DFA (JeanGrey/DarkPhoenix): 注入 fault → 检查是否能恢复密钥
  3. BGE (BlueGalaxyEnergy): 提取 T-table → 检查代数攻击是否生效
  4. Collision (QBDI): 碰撞分析 → 检查输出编码是否被绕过
          │
          ▼
    攻击成功？
    ├── 是 → 打回修改，加强防护层
    └── 否 → 通过内部审计 → 提交 EMVCo 评估

这种「用自己的矛刺自己的盾」的模式，使 QShield 的安全基线天然高于不做攻击研究的白盒厂商（如纯学术背景的创业公司）。当然，这并不意味着 QShield 不可攻破——它意味着已知的公开攻击方法对它无效，但未知的零日攻击始终是悬在头上的达摩克利斯之剑。

6.3 连接笔者的 DRM 研究

6.4 白盒密码学的未来

Quarkslab 的十年工作实质上证明了一个悲观结论：基于查找表的白盒 AES 在理论上不安全。无论是 DCA、DFA 还是 BGE，总有一种攻击可以恢复密钥。这正是笔者在 Chrome CDM 文章中观察到的：Google 的最新 CDM 已经放弃了经典查找表方案，转向了「密钥从不以可观测形式存在」的全新白盒设计。

这是一场攻防的代际跃迁：

Chrome CDM 4.10.2934 属于第 3 代——笔者的 13 次碰壁 从侧面佐证了这一判断。

七、技术路线全景图与可复用知识点

前面六章按时间顺序逐项展开了 Quarkslab 的研究，但读完之后一个自然的问题是：这些碎片化的技术点之间有什么结构性联系？如果我要复用他们的方法论，应该怎么组织自己的知识体系？

这一章试图回答这个问题。先用两张图建立全局视角，再逐一展开五条可复用的攻击范式。

7.1 技术路线全景图

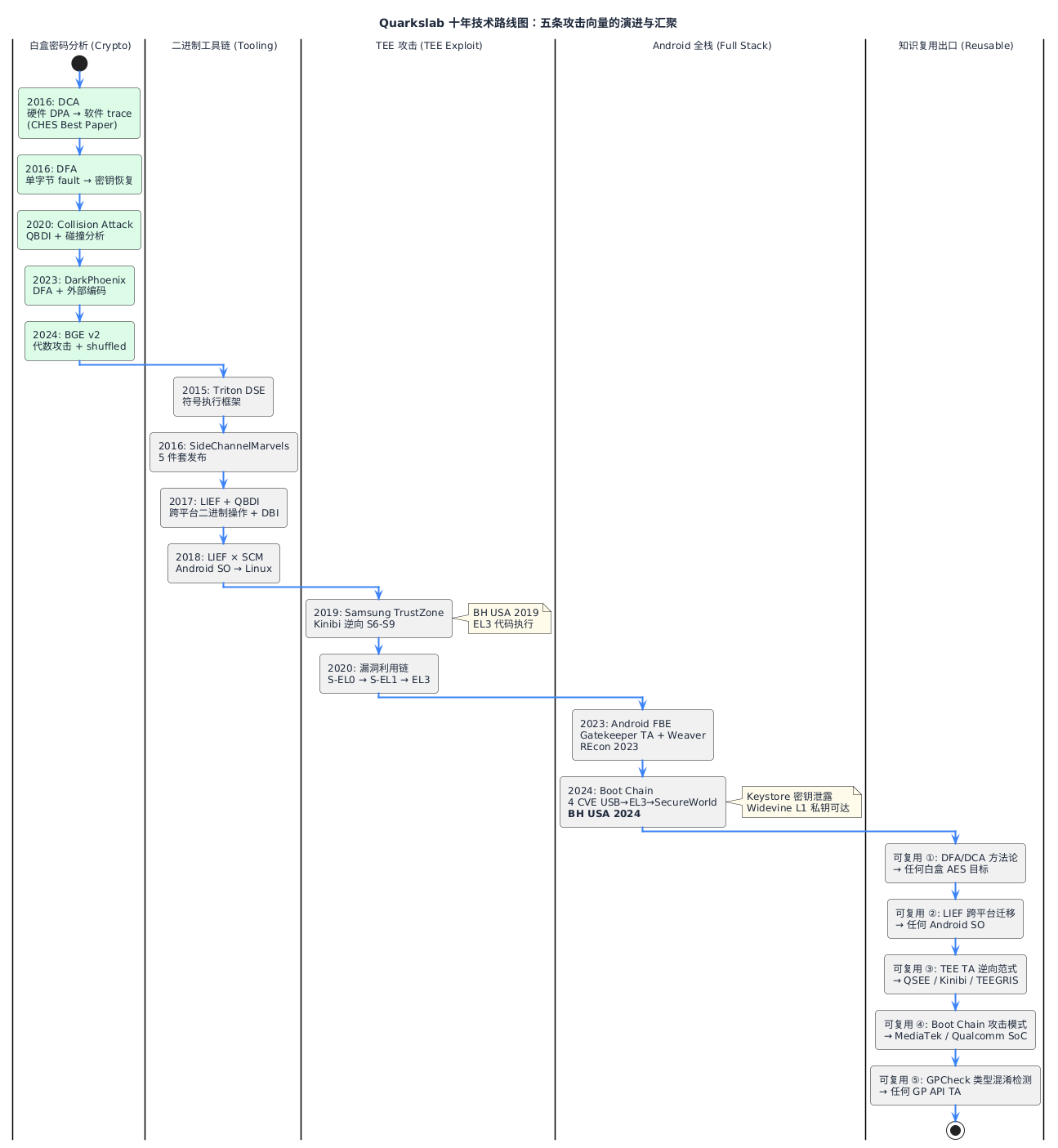

下面这张五泳道图（Crypto / Tooling / TEE Exploit / Full Stack / Reusable）展示了 Quarkslab 十年间五条攻击向量的独立演进与最终汇聚。左侧四条泳道是研究历程，右侧「知识复用出口」泳道是可以直接迁移到你自己研究中的五个模块化能力：

五条攻击向量的演进与汇聚：白盒密码分析（绿）和二进制工具链（黄）在 2016–2018 年平行发展，2019 年汇入 TEE 攻击（红），2023–2024 年进一步扩展到 Android 全栈（紫）。最右侧的「可复用出口」是每条路线沉淀下来的、可以直接用于你自己研究的模块化能力。注意这些向量并非替代关系——2024 年的 Boot Chain 攻击依赖 2017 年的 LIEF/QBDI 做前期分析，而 2023 年的 DarkPhoenix 依赖 2016 年的 DFA 理论。十年积累是叠加的，不是替换的。

7.2 可复用知识点矩阵

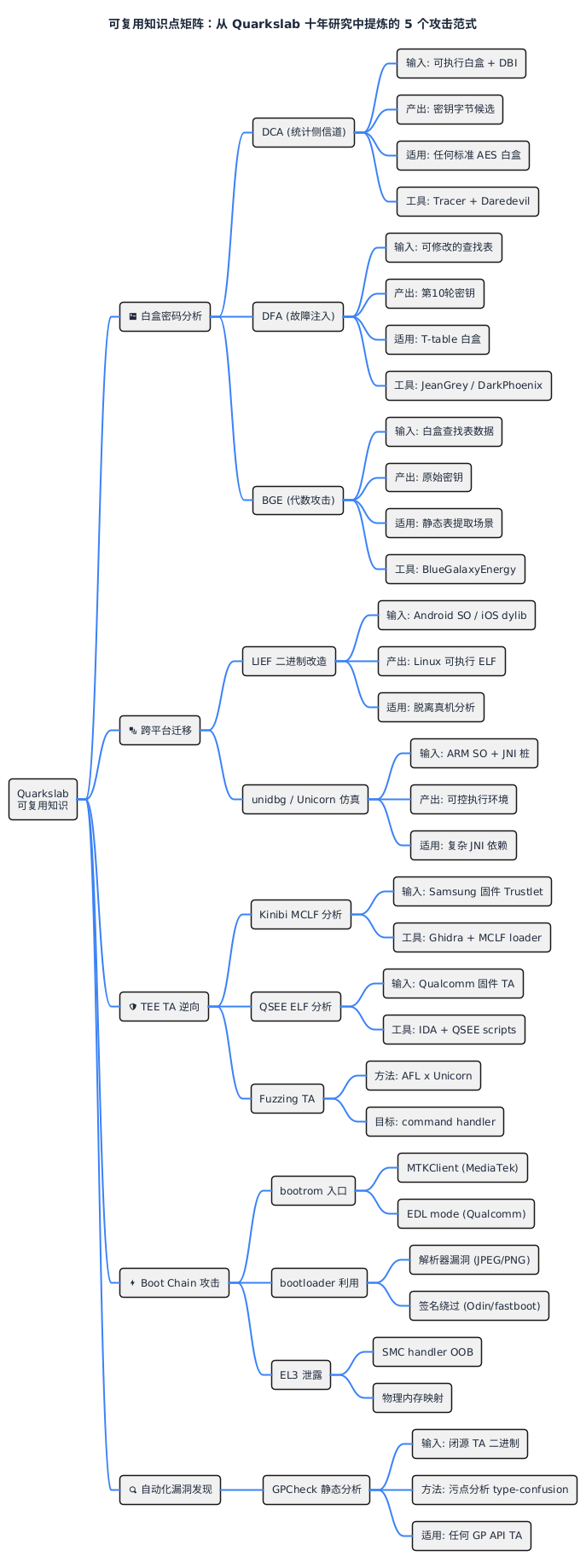

如果说上图回答了「Quarkslab 做了什么」，下面这张思维导图则回答了「你能从中拿走什么」。每个叶子节点都标注了输入（你需要准备什么）、产出（你能得到什么）、适用场景和对应工具——可以当作一张「攻击菜单」来用：

五大攻击范式的知识树：从白盒密码分析（3 种攻击方法）到跨平台迁移（2 种方案）、TEE TA 逆向（3 个 TEE 平台）、Boot Chain 攻击（3 层入口）、自动化漏洞发现（GPCheck 静态分析）。每个末端节点都是一个可以独立使用的「技能模块」。

7.3 五条可复用攻击范式详解

下面逐一展开这五条范式。对每条范式，笔者回答三个问题：它解决什么问题？它从 Quarkslab 的哪些研究中提炼而来？你怎么在自己的项目中复用它？

范式一：白盒密码分析（DCA / DFA / BGE 三板斧）

解决什么问题：从受保护的白盒 AES 实现中提取密钥。

提炼自：CHES 2016 DCA → DFA blog 2016 → DarkPhoenix 2023 → BGE v2 2024

复用方式：面对一个白盒 AES 目标时，按以下决策流选择工具：

目标可以执行吗？
├── 是 → 能注入 fault 吗？
│   ├── 是 → 有外部编码吗？
│   │   ├── 是 → DarkPhoenix (100万+ faults)
│   │   └── 否 → JeanGrey/phoenixAES (8-200 faults) ← 最快路径
│   └── 否 → DCA (Tracer + Daredevil, 2000 traces)
│       └── DCA 失败(输出编码) → Collision attack (QBDI)
└── 否 → 能读取查找表数据吗？
    ├── 是 → BGE (BlueGalaxyEnergy, 毫秒级)
    └── 否 → 需要先解决执行/提取问题（见范式二）

你的收获：这棵决策树不是 Quarkslab 直接画的——它是笔者从他们十年间发布的不同工具的适用条件中反向推导出来的。实际操作中，笔者在 Widevine L3 研究中走的是「是 → 是 → 否 → JeanGrey」这条路径，150 个 fault 秒级出密钥。

范式二：跨平台二进制迁移（LIEF + 仿真器）

解决什么问题：把目标代码从「只能在真机上跑」搬到「本地可控环境中跑」，为范式一创造前提条件。

提炼自：LIEF 2017 → LIEF×SCM 2018 → QBDI 2017/2020

复用方式：

你的收获：笔者在抖音六神研究中用 unidbg 仿真 libmetasec_ml.so，在 Widevine 研究中用 Unicorn 仿真白盒 AES 函数——本质上都是范式二的应用。关键不是选哪个仿真器，而是理解「把目标搬到可控环境 → 注入 fault / 收集 trace → 范式一攻击」这条链路。

范式三：TEE Trusted Application 逆向

解决什么问题：理解 Secure World 中 TA 的内部逻辑——command handler、密钥存储、权限检查。

提炼自：Samsung TrustZone Part 1-3（2019-2020）→ Android FBE（2023，Gatekeeper TA）

复用方式：

1. 获取 TA 二进制
   Samsung Kinibi: /vendor/app/mcRegistry/*.tlbin (MCLF 格式)
   Qualcomm QSEE: /vendor/firmware_mnt/*.mbn (签名 ELF)
   OP-TEE:        /lib/optee_armtz/*.ta (标准 ELF)

2. 反编译
   Kinibi:  Ghidra + Quarkslab MCLF loader
   QSEE:    IDA + QSEE 脚本（处理签名头）
   OP-TEE:  标准 ELF，Ghidra/IDA 直接加载

3. 定位攻击面
   入口: TA_InvokeCommandEntryPoint → switch(commandID)
   每个 case 是一个 command handler
   检查: params[i] 的 paramTypes 校验是否遗漏

4. 仿真 + Fuzz
   Unicorn 加载 TA → hook SMC → 桩 TEE API
   AFL×Unicorn 变异 command 输入 → 找 crash

你的收获：这套范式的核心洞察来自 Quarkslab 和 GlobalConfusion 的共同发现——TA 的攻击面是 TA_InvokeCommandEntryPoint 函数中的 command handler，漏洞通常出在 paramTypes 缺少类型检查。知道了这一点，即使没有 GPCheck，你也可以手动审计 TA 的反编译代码。

范式四：Boot Chain 攻击（从硬件接口到 Secure World）

解决什么问题：当 TA 本身没有软件漏洞时，从更底层（bootloader / secure monitor）突破进入 TEE。

提炼自：Boot Chain 4 CVE（2024）

复用方式：

你的收获：Quarkslab 2024 年的研究证明了一个关键路径——USB → Odin 绕过 → bootloader 代码执行 → EL3 内存泄露 → Secure World 全部内存可读。这条链路的每一环都可以独立复用：即使你不追求 Secure World 泄露，单独的 bootloader 代码执行就足以 dump 出 Android Keystore 密钥。

范式五：自动化 TA 漏洞发现（GPCheck 模式）

解决什么问题：从「手动审计一个 TA」升级到「批量扫描数千个 TA」。

提炼自：GlobalConfusion（USENIX Security 2024，与 Quarkslab 方法论的融合）

复用方式：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

# GPCheck 核心思路（伪代码）
def check_ta(ta_binary):
    # 1. 反编译为 IR（Ghidra P-code 或 Binary Ninja BNIL）
    ir = decompile(ta_binary)

    # 2. 定位 TA_InvokeCommandEntryPoint
    entry = find_function(ir, "TA_InvokeCommandEntryPoint")

    # 3. 污点分析：params[] 是 source，memcpy/指针解引用是 sink
    taints = taint_propagate(
        source=entry.params["params"],
        sink_patterns=["memcpy", "*(type_cast)params[i]"]
    )

    # 4. 检查 paramTypes 校验是否存在于 source → sink 路径上
    for path in taints:
        if not has_type_check(path, "TEE_PARAM_TYPE_GET"):
            report_vulnerability(path)  # type-confusion!

你的收获：即使你不实现完整的 GPCheck，这个思路也可以简化为一个 Ghidra 脚本——在 TA_InvokeCommandEntryPoint 中搜索 params[i].memref.buffer 的使用，检查前面是否有 paramTypes 比较。GlobalConfusion 论文表明，23% 的 GP-compliant TA 遗漏了这个检查。

7.4 五条范式的协同关系

这五条范式不是孤立的选择题，而是一个工具箱——真正的攻击通常需要组合使用：

实际攻击中的范式组合示例:

场景 A: 攻破 Widevine L3 白盒 AES
  范式② (unidbg 仿真 SO) → 范式① (DFA 提取密钥)

场景 B: 从 Samsung Galaxy A 设备泄露 Widevine L1 私钥
  范式④ (Boot Chain 4 CVE → Secure World 内存) → 直接读取

场景 C: 批量检测某厂商 TEE 中所有 TA 的漏洞
  范式③ (提取 TA 二进制) → 范式⑤ (GPCheck 批量扫描)

场景 D: 攻破未知白盒 AES + 解密 DRM 内容
  范式② (LIEF 迁移) → 范式① (先 DCA 定位, 再 DFA 提取)
  → 如果 DCA/DFA 均失败 → 范式③/④ (转向 TEE 层面突破)

核心原则：当某一层的防护变得太强时，不要在同一层面加大力度——切换到另一层面。白盒打不穿就打 TEE，TEE 打不穿就打 Boot Chain。这就是 Quarkslab 十年研究路径的本质逻辑，也是笔者在 Chrome CDM 文章中从「13 次密钥提取失败」转向「流捕获」的同一思路。

八、相关工作综述

8.1 完整时间线

8.2 借鉴与独立贡献

8.3 业界科研团队横向对比

Quarkslab 并非孤军作战。全球有十余支团队在白盒密码学 / DRM 安全 / TEE 攻防的不同维度上展开研究。下表从攻击侧和防御侧两个阵营，对比他们的定位、代表作、强项与 Quarkslab 的交集。

攻击侧团队

团队	国家	核心方向	代表作	与 Quarkslab 的关系
Quarkslab	🇫🇷 法国	白盒密码分析 + TEE 逆向 + 开源工具链	CHES 2016 DCA、SideChannelMarvels、Samsung TrustZone EL3 exploit	— (本文主角)
Neodyme	🇩🇪 德国	漏洞研究 + DRM 实战 + 仿真	Widevine L3 DFA 实战（Qiling 仿真）; Hack.lu 2025 “Revisiting Widevine L3”	直接使用 Quarkslab 的 DFA 理论和 phoenixAES 工具
Google Project Zero	🇺🇸 美国	漏洞研究 + 0-day	Gal Beniamini 2017: Trust Issues — Exploiting TrustZone TEEs（首次公开 Widevine TA 漏洞利用 + QSEE/Kinibi 攻击）	互补：Project Zero 侧重 0-day 发现，Quarkslab 侧重系统性逆向和工具化
360 Alpha Lab	🇨🇳 中国	TEE 漏洞挖掘 + DRM 实战	Qi Zhao: Wideshears — Breaking Widevine on QTEE（Black Hat Asia 2021）— 首次公开 Qualcomm QTEE 上 Widevine L1 TA 的完整利用链	平行路线：360 攻 Qualcomm QTEE，Quarkslab 攻 Trustonic Kinibi；两支团队覆盖了 Android TEE 的两大主流实现
Synacktiv	🇫🇷 法国	渗透 + TEE + 移动安全	Kinibi TEE: Trusted Application Exploitation（Samsung TA 新漏洞）	同赛道竞争：同样攻 Kinibi/Samsung TrustZone；Quarkslab 更早（2019），Synacktiv 补充了后续补丁绕过
David Buchanan（个人）	🇬🇧 英国	DRM 破解 + 逆向	2019 年 1 月首次用 DFA 攻破 Widevine L3 白盒 AES（报道），引发 Google 补丁	直接受益于 Quarkslab 的 DFA 博客和 JeanGrey 工具；他的工作促使 Google 升级白盒实现
EPFL HexHive	🇨🇭 瑞士	TEE 漏洞自动化发现 + 静态分析	GlobalConfusion（USENIX Security 2024）— 扫描 14,777 TA，发现 14 个 0-day，获 4 CVE	规模化升级：Quarkslab 做深度（手动逆向 → EL3），HexHive 做广度（自动化扫描 → 批量 0-day）；两者联合说明 TEE 安全既有深度漏洞也有系统性设计缺陷
美团安全团队	🇨🇳 中国	iOS 逆向 + DRM	Research on Fairplay DRM and Obfuscation Realization — Apple FairPlay DRM 混淆分析	独立赛道：专注 Apple 生态，与 Quarkslab（主攻 Android/Linux）互不重叠

学术 / 理论侧团队

团队	国家	核心方向	代表作	与 Quarkslab 的关系
NXP + TU/e	🇳🇱 荷兰	白盒密码学理论	Wil Michiels: DCA 论文合著者（CHES 2016）; Grey-Box Attacks (J.Cryptol 2019); On the Security Goals of WBC (TCHES 2020)	深度合作：DCA 论文 = Quarkslab × NXP 联合成果；Michiels 是白盒理论的学术支柱
CryptoExperts	🇫🇷 法国	白盒密码学 + 竞赛组织	组织 WhibOx Contest（2017/2019/2021/2024）— 白盒攻防的「DEFCON CTF」; Louis Goubin, Pascal Paillier, Matthieu Rivain	生态共建：WhibOx 提供了 Quarkslab 工具的标准化测试靶场；攻击者用 SideChannelMarvels 工具破解 WhibOx 提交

防御侧团队

团队	国家	核心方向	代表作	与 Quarkslab 的关系
Irdeto (Cloakware)	🇳🇱🇨🇦 荷兰/加拿大	白盒密码商业防护	2002 年发明商业白盒 AES (Chow et al.)；收购 Philips 白盒专利组合；ActiveCloak for Media	对立面：Irdeto 是白盒密码学的「发明者 + 第一大商业玩家」；Quarkslab 的攻击工具本质上是在持续检验 Irdeto 式防护的有效性
Quarkslab QShield	🇫🇷 法国	白盒保护 + 代码混淆	QShield — 面向 STM32 嵌入式设备的白盒保护方案（EMVCo 认证）	自己的另一面：用 SideChannelMarvels 攻击工具做产品的安全基线测试
Riscure	🇳🇱 荷兰	硬件侧信道 + DRM 评估	Black Hat 2009: Side Channel Analysis training；DRM 安全评估（付费电视、DRM SDK 认证）	上游理论：DCA 的灵感来源于硬件 DPA——Riscure 是硬件 DPA 商业工具的主要供应商

核心洞察

从对比中可以看出几个格局性的事实：

1. Quarkslab 的独特定位是「工具化 × 开源 × 跨栈」。Project Zero 找 0-day 但不做工具化；360 Alpha Lab 做实战但不开源；NXP/CryptoExperts 做理论但不落地到实战。只有 Quarkslab 在三个维度上同时发力——这也是为什么他们的工具链被全球研究者广泛使用。

2. TEE 攻击形成了「三极格局」：

Qualcomm QSEE
├── Google Project Zero (Beniamini, 2017) — 首次攻破
└── 360 Alpha Lab (Qi Zhao, 2021) — Widevine L1 TA 利用

Trustonic Kinibi (Samsung)
├── Quarkslab (2019) — 系统性逆向 + EL3 利用
└── Synacktiv (持续) — 补丁绕过

OP-TEE / 其他
└── 学术界零星研究

3. 白盒攻防的「矛盾同源」。Irdeto 发明了白盒密码学，Quarkslab（间接继承 NXP 的理论资源）开发了破解工具，而 Quarkslab 自己又用这些工具来测试自己的 QShield 产品。整个生态形成了闭环：防护方案的安全性 = 自己的攻击工具攻不破它。

4. 中国团队在 TEE 实战上有独特优势。360 Alpha Lab 的 Wideshears 是迄今唯一公开的 Qualcomm QTEE Widevine L1 完整利用链。美团在 FairPlay 方向也有独立产出。国内安全社区在移动 DRM 领域的能力不容忽视。

如果你想进入这个领域

不同团队的研究风格决定了不同的学习路径：

九、演讲视频资源

为方便读者深入学习，笔者整理了 Quarkslab 公开的全部核心演讲视频：

笔者建议的观看顺序：先看 CHES 2016 理解 DCA 理论，再看 White Box Unboxing 系列理解实操，最后看 Black Hat 2019 理解 TEE 攻击如何将白盒破译延伸到硬件隔离边界之外。

十、进阶推荐

如果你读到这里，想法不只是「了解」Quarkslab 的工作，而是复刻他们的研究能力——以下是笔者整理的一条从「能用工具」到「能造工具」的进阶路径。不是学院派的课程表，而是从实战反推出来的技能树。

Level 0 → 1：能跑通 Deadpool 里的示例

你需要掌握的：

• Linux 开发环境（gcc / make / Python 3）
• AES 基础：S-box、MixColumns、轮密钥加，不需要自己实现，但需要理解每一步做了什么
• 能编译 Tracer/Daredevil，能跑通 wbs_aes_ches2016 的完整 DCA 攻击

具体动作：

1. 花 2 小时读完 NIST FIPS 197（AES 标准），只看 §5 算法描述
2. 克隆 Deadpool，按 README 跑一遍 DCA（§4.1 的命令）
3. 克隆 JeanGrey，用 Deadpool 里的 DFA 示例跑一遍密钥恢复
4. 验证步：自己写一个最简单的白盒 AES（用查找表实现，不做任何混淆），用 Deadpool 攻击它。如果能恢复密钥 → Level 1 达成

预计时间：1 个周末

Level 1 → 2：能攻击真实的白盒实现

你需要掌握的：

• unidbg 或 Unicorn 仿真框架（笔者推荐 unidbg，Java 生态，Android SO 支持好）
• LIEF 库的基本用法（解析 ELF、修改依赖、导出符号）
• Frida 基础（hook native 函数、读写内存）
• 如何识别 AES T-table 在二进制中的位置（特征：256 × 4 字节的只读数据段，共 4 组）

具体动作：

1. 找一个开源的白盒 AES 实现（推荐 WhibOx Contest 的历届提交，难度分级明确）
2. 用 LIEF 把它从编译目标平台迁移到你的 Linux 环境
3. 用 Tracer 收集 trace → Daredevil 做 DCA → 如果失败（输出编码干扰）→ 切 DFA
4. 如果目标有 JNI 依赖，用 unidbg 搭建仿真环境，在仿真器中注入 fault
5. 验证步：成功从一个非 Deadpool 内置的白盒中提取密钥 → Level 2 达成

预计时间：2–3 个周末

Level 2 → 3：能对付带保护的白盒

你需要掌握的：

• OLLVM 去混淆（控制流平坦化、虚假控制流、指令替换）
• Triton DSE（符号执行定位条件分支、约束求解）
• DarkPhoenix（处理外部编码）
• BlueGalaxyEnergy（处理 shuffled states）
• TraceGraph 或自己写的 trace 可视化工具（笔者在 Widevine 文章中详述了 scatter plot 方法论）

具体动作：

1. 在 unidbg 里跑通一个 OLLVM 保护的白盒（先用 Frida attach，定位入口/出口地址）
2. 收集 fault → DarkPhoenix 分析（处理外部编码）
3. 如果目标是静态查找表 → BlueGalaxyEnergy 代数攻击（不需要执行目标）
4. 写一个 trace 可视化脚本（matplotlib scatter plot，x=指令偏移，y=内存地址，color=值），人眼识别 AES 轮次结构
5. 验证步：攻破一个商业级 DRM 的白盒模块（L3 级别）→ Level 3 达成

预计时间：1–2 个月

Level 3 → 4：能攻击 TEE 级目标

你需要掌握的：

• ARM 架构（AArch64 指令集、异常等级 EL0–EL3、TrustZone 基本概念）
• Ghidra/IDA 逆向（能看懂反编译输出，能写分析脚本）
• AFL/libFuzzer 变异策略（Quarkslab 用 AFL×Unicorn fuzzing Trustlet）
• TEE TA 格式（Samsung Kinibi 的 MCLF、Qualcomm QSEE 的 ELF、OP-TEE 的标准格式）

具体动作：

1. 读完 Quarkslab Samsung TrustZone 三篇博客，用他们的 开源工具 复现对旧 Galaxy 固件的分析
2. 用他们的 Ghidra MCLF loader 加载一个 Samsung Trustlet
3. 用 Unicorn 仿真一个简单 TA（输入 → 处理 → 输出），在仿真器中 fuzz
4. 阅读 Wideshears（360 Alpha Lab, Black Hat Asia 2021） 了解 QTEE 上 Widevine L1 TA 的攻击面
5. 验证步：在仿真器中找到一个 TA 的 crash（不一定可利用）→ Level 4 达成

预计时间：3–6 个月

Level 4 → 5：能造新工具

标志：你开始觉得现有工具不够用了。DarkPhoenix 的 fault 数量太大？BlueGalaxyEnergy 对某种编码不适用？DCA 对你的目标噪声太高？

这个阶段没有固定路径。但 Quarkslab 的研究员在到达这个阶段时，做了这些事：

• Philippe Teuwen 阅读了所有已发表的白盒攻击论文（他维护了一份 bibliography），找到了 BGE 论文从未被开源实现的空白
• Charles Hubain 意识到 DPA 的统计方法可以直接移植到软件 trace 上，而学术界此前只关注硬件
• Romain Thomas 发现现有 ELF 解析库都不支持修改，于是从零造了 LIEF

笔者的经验是：工具创新来自于实战中的「最后一公里」问题——当你反复手动做同一件事的时候，就是该把它自动化的时候。

阅读清单（按优先级排序）

十一、结论

Quarkslab 对白盒密码学和 DRM 安全的贡献可以归纳为四个递进层次：

1. 理论层：DCA（CHES 2016 最佳论文）证明了软件白盒实现可以像硬件芯片一样被侧信道攻击，且不需要了解实现细节——这是白盒密码学安全性假设的根本性动摇
2. 工具层：SideChannelMarvels 组织将 DCA/DFA/CPA/BGE 从论文变成了 pip install 可用的攻击工具链，将白盒攻击的门槛从「密码学博士」降到了「会写 Python 的安全工程师」
3. 实战层：Samsung TrustZone 攻击链证明了即使把密码学操作放进 TEE，也无法绝对安全——TEE 本身的实现缺陷会成为新的攻击面
4. 演进层：DarkPhoenix 和 BlueGalaxyEnergy 把攻击能力推进到带外部编码和 shuffled states 的新一代白盒——每当防护者发明一种新的混淆手段，Quarkslab 就开源一个对应的破解工具

这种「攻防螺旋上升」的模式，既是 Quarkslab 商业模式的核心（用攻击验证防护），也是整个白盒密码学领域发展的缩影。

最后留一个开放性问题供读者思考：

当第 3 代白盒（密钥 blinding、无 T-table）让 DCA/DFA/BGE 全部失效时，下一代攻击范式会是什么？符号执行、机器学习辅助侧信道、还是绕过白盒直接攻击协议层（正如笔者在 Chrome CDM 文章中被迫做的那样）？

也许答案不在密码学里，而在系统设计里——就像 Quarkslab 最终选择攻击 TrustZone 而不是攻击 Widevine L1 的白盒 AES。

维度的选择比力度的加大更重要。

本文参考的所有 Quarkslab 博客、论文、GitHub 仓库和演讲视频均为公开可访问资源。全部 URL 已嵌入正文供读者自行验证。
