把 Netflix MSL 拆成字节 - 一次协议逆向的路线、踩坑与经验

读完本文，你将获得：

• 一个常被忽略的问题的答案：既然已经有 HTTPS，Netflix 为什么还要在里面再套一层自研的 MSL 加密信道？
• MSL 消息的字节级结构：header envelope、encrypted envelope、payload chunk 三层是怎么嵌套的，encrypt-then-MAC 到底对哪段 bytes 签名
• CBOR integer key 编码的真实字节，以及为什么 bytes 写成 text、headerdata 内联成 map 会让服务端直接 502
• 一套不依赖“协议很复杂所以安全”的评估框架：MSL 能保护什么、哪些属性取决于部署配置，以及攻击者会转向哪些边界

〇、摘要

本文记录笔者对 Netflix Message Security Layer (MSL) 的一次协议逆向。

和前几篇 Widevine / FairPlay 文章不同，这次的目标不是攻破某个白盒 AES，而是把一个真实商业客户端的应用层加密协议，拆成能对着字节解释、能复现、能被服务端接受或拒绝的结构。产出是两个最小实现：

• nfmsl.py：单文件 Python 研究客户端，每一层中间结构都能打印，用来做字段 diff 和错误二分；
• Android MslClient：用真机 MediaDrm / CryptoSession 复现 Android 侧的 MSL 加密签名链路。

真正的突破点不是拿到某个密钥，而是把下面这些东西对齐到服务端能接受的 wire format：

• MSL 消息的三层信封结构，以及 encrypt-then-MAC 中「签名签的是密文而非明文」这一点；
• CBOR integer key 编码里 bytes/text、内联 map/加密 envelope 的字节差异；
• MasterToken 与 UserIdToken 通过 mtserialnumber 建立的字段级绑定；
• ASYMMETRIC_WRAPPED 与 WIDEVINE 两类 Key Exchange 的密钥归属差异；
• licensedManifest 把 Manifest 与 Widevine license challenge 合并进同一个 payload 的结构。

本文同时区分三个容易混淆的对象：Netflix 开源 MSL 框架的能力、本文观测到的 Netflix 客户端协议实例、Netflix 当前生产环境的完整安全策略。前两者可以由公开文档和实验字节支持；第三者还包含服务端风控、密钥托管、撤销策略和设备分级，不能仅凭客户端逆向完整证明。

为避免误读，先说明本文所有 hex 均为按协议结构重新构造的示意字节（密钥/身份材料用占位值），不含任何真实账号、cookie、ESN、设备密钥或内容密钥。 这里保留的是协议结构、判断依据和踩坑经验。

研究证据与实验基础

实验环境

假设清单

实验记录

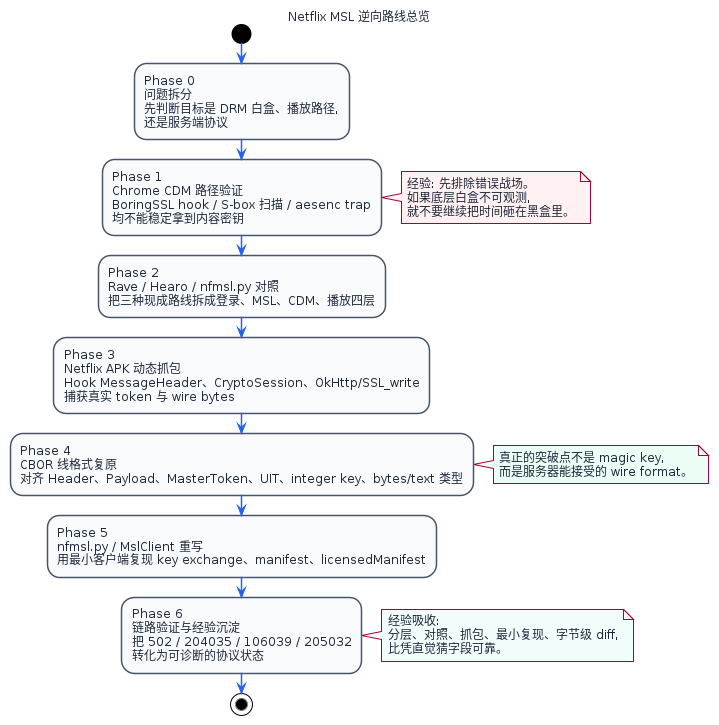

一、路线总览

这条路线不是一开始就瞄准 MSL 的。笔者最初仍沿着 DRM 研究的惯性去看 Chrome CDM 和内容密钥，走了一段才意识到那不是最高杠杆的地方。

从排除错误战场开始，逐步转向协议层：Chrome CDM 路线用于确认「不要继续硬磨白盒」；Rave / Hearo 对照用于拆分现成第三方客户端的架构；Netflix APK 动态抓包提供真实样本；CBOR wire format 对齐后，才进入 nfmsl.py / MslClient 的最小实现。

整条路线分 6 个阶段：

一句话概括整条路线的方法：协议逆向不是把 APK 反编译完就结束，而是把每一个假设都变成一段服务端会接受或拒绝的 bytes。 后面所有章节都在做同一件事——把「我以为的结构」和「服务端真正接受的字节」对齐。

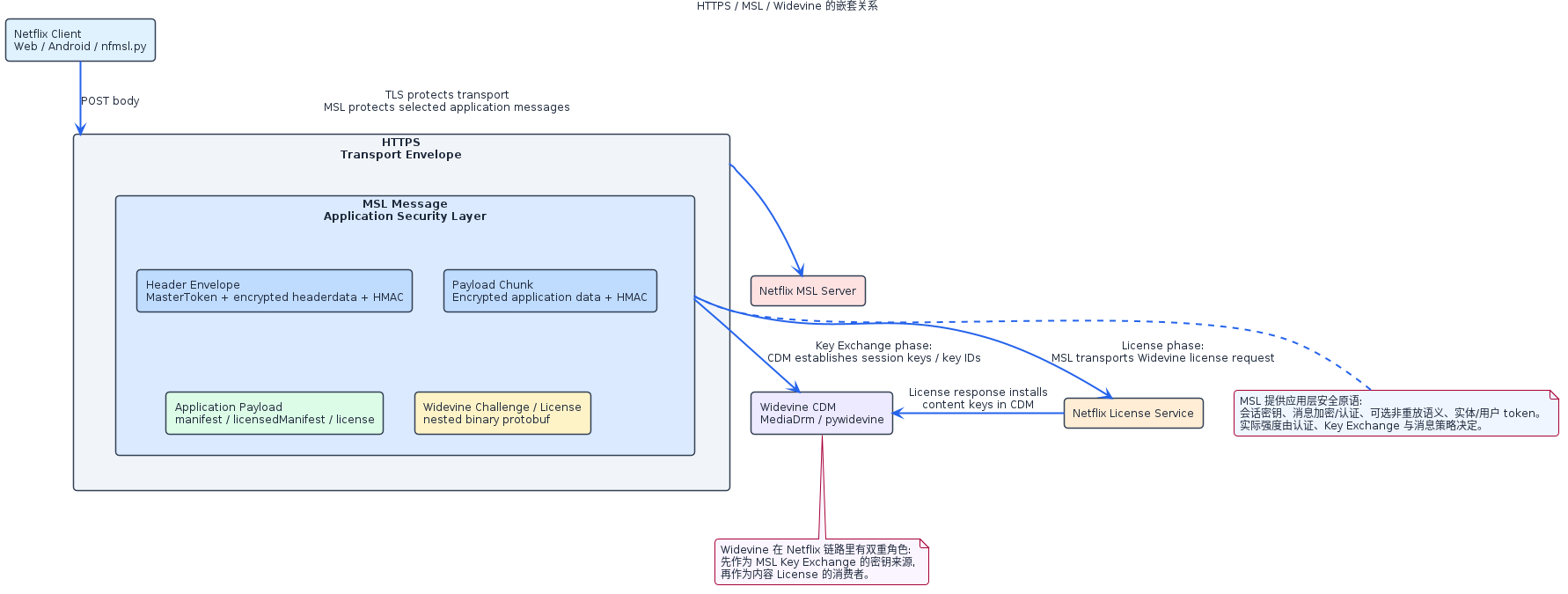

二、先回答一个本质问题：HTTPS 之上为什么还要 MSL

Netflix 播放链路常被一句话概括为「HTTPS 里发 Widevine license」。这句话只对了一半：HTTPS 只是传输层，Widevine 只管 DRM 密钥，夹在中间那层 Netflix 自研的 MSL 才是真正的应用层安全信封。

HTTPS 负责传输；MSL 可提供应用层加密、认证、token 绑定与可选非重放语义；Widevine 在本文观测链路里有双重角色：先为 MSL Key Exchange 提供会话能力，再通过 MSL 通道获取内容 license。

既然已经有 TLS，为什么还要在里面重新做一遍加密、签名、防重放？要回答「为什么这么设计」，得先看 Netflix 面对的威胁模型，因为每一个设计选择都是对其中一条约束的回应：

• 客户端在攻击者手里。 设备被 root / 越狱 / 魔改是常态，客户端里的任何静态密钥都应视为已泄露。
• 传输路径可能存在 TLS 终止或受信代理。 企业设备、调试代理和服务端边缘都可能在 TLS 终点看到应用数据。应用层信封可以让消息在离开 MSL 端点前仍保持机密性和完整性，但它不能替代 TLS 对传输端点、元数据和可用性的保护。
• 服务端是分布式大集群。 将会话密钥封装进可验证 token 可以减少粘性会话和密钥查表，但撤销、防重放、风控和授权仍可能需要共享状态。
• 设备形态极多。 TV、机顶盒、游戏机、手机、Web，网络栈千差万别，安全实现却要尽量只写一套。
• 内容价值高。 需要 per-play 授权、可撤销、可灰度、可轮换密钥。

MSL 的每一条设计，都是在回答上面某一条：

1. 信道可绑定到 MSL 实体身份，而不只依赖 Web bearer token。 常规服务器 TLS 主要认证服务端，并不自动证明客户端设备身份。MSL 的实际绑定强度取决于 entity authentication 和 Key Exchange：在观测到的 Widevine 路线中，会话能力可绑定到 provision 过的 CDM；在 ASYMMETRIC_WRAPPED 等软件路线中，安全上限则由客户端私钥和执行环境决定。因而“偷到 bearer token 不够”是一个有条件结论，不能泛化为所有 MSL 配置都具备硬件设备绑定。
2. 会话密钥来自 DRM / RSA，不来自 TLS 握手。 MSL 自带 Key Exchange（见 §五），Kenc/Khmac 经 Widevine CDM 或 RSA 建立，和 PKI / CA 信任根解耦。这样一来，TLS 被拦截代理解密、甚至根证书被信任，MSL 这一层依旧是密文——攻击者拿到的是一段自己解不开的 CBOR。这是对「TLS 拦截」的回应。
3. 加密、认证与可选防重放下沉到消息本身。 messageid 绑定请求与响应，payload sequencenumber 约束消息内分块顺序；真正的非重放语义由可选 nonreplayableid 提供，接收端还必须按实体身份和 MasterToken.serialnumber 维护已接收窗口。也就是说，MSL 能跨传输复用，但严格防重放并非“消息里有序号”就自动成立。
4. token 是服务端签发的自包含凭证。 MasterToken 里的会话密钥由签发方保护（§六），服务节点可以从 token 恢复会话密钥，从而减少粘性会话和密钥存储；但 token 撤销、最新 sequence、防重放窗口、账号策略和风控仍然可能查状态。这是对分布式部署成本的优化，不等于服务端完全无状态。
5. 身份与会话分离，支持轮换。 在本文观测的 Widevine 路线中，provision 后的实体材料相对长期，而 MasterToken 带 renewalwindow / expiration，会话密钥可独立更新；其他 entity authentication 方案可能使用不同身份根。这是对“密钥要可轮换”的回应。

一句话概括这套设计的本质：MSL 不把全部安全属性只押在 TLS 连接上，而是把实体/用户上下文、机密性、完整性以及可选的非重放语义绑定到应用消息。 其中设备身份强度、前向保密、撤销和防重放效果由具体部署决定。理解这个边界，才能看清它和 Widevine 之间那个容易看晕的互相依赖结构：

1
2
3
4
5
6
7
8
9

建立 MSL 会话时：
  Widevine CDM 生成 challenge
  Netflix 返回 MSL session keys 或 key ids
  => Widevine 为 MSL 服务（提供会话密钥）

获取内容 license 时：
  MSL 加密 payload，里面放 Widevine challenge
  Netflix 返回 MSL 加密响应，里面有 license
  => MSL 为 Widevine 服务（充当运输信道）

这个循环解释了后面很多调试现象：只盯 Widevine license，会漏掉 MSL header 的 token 绑定；只盯 MSL 加密，又会忽略 CDM challenge 的参数必须和服务端预期一致。三层各自的职责如下：

三、战场选择：为什么先排除 Chrome CDM

进入协议层之前，先交代一段被排除的路线，因为它决定了后面为什么不去硬磨白盒。

笔者最初的直觉和多数 DRM 研究一样：先看 Chrome CDM，尝试在解密或 license 处理处直接拿内容密钥。三个实验很快把这条路否掉了：

这一步的价值不在「失败」，而在尽早排除错误战场。如果目标是写一篇白盒密码学论文，继续啃 CDM 也许合理；但如果目标是理解 Netflix 播放链路，收益更高的地方在 MSL——因为服务端最终关心的从来不是「你能否 dump 出密钥」，而是「你能否建立合法 MSL 会话、能否拿到 Manifest、能否把 Widevine challenge 放进正确的加密信封」。🧑‍🔬 [Human: 战场选择] 这个判断把后面的工作从「找密钥」转成了「复现协议」。

在动手写代码前，笔者还横向拆了三个现成样本，用来区分「协议要求」和「某客户端的实现习惯」：

三个样本各自回答一个问题：Rave 说明 Web JSON MSL 是低门槛路线；Hearo 说明真实设备 CDM 可以当加密签名 oracle（§5.3 展开）；nfmsl.py 适合把协议细节完全摊开。🧑‍🔬 [Human: 对照方法论] 只有一个样本时，很容易把某客户端的实现细节误当成协议必需项；有三个样本对照，才能把二者分开。

四、把一条 MSL 消息拆成字节

这一节是全文的技术心脏。MSL 最容易被低估的地方就是：算法本身（AES-128-CBC + HMAC-SHA256）平平无奇，真正的坑全在结构和编码边界。下面从整体结构、签名构造、CBOR 编码三个角度，逐层拆到字节。

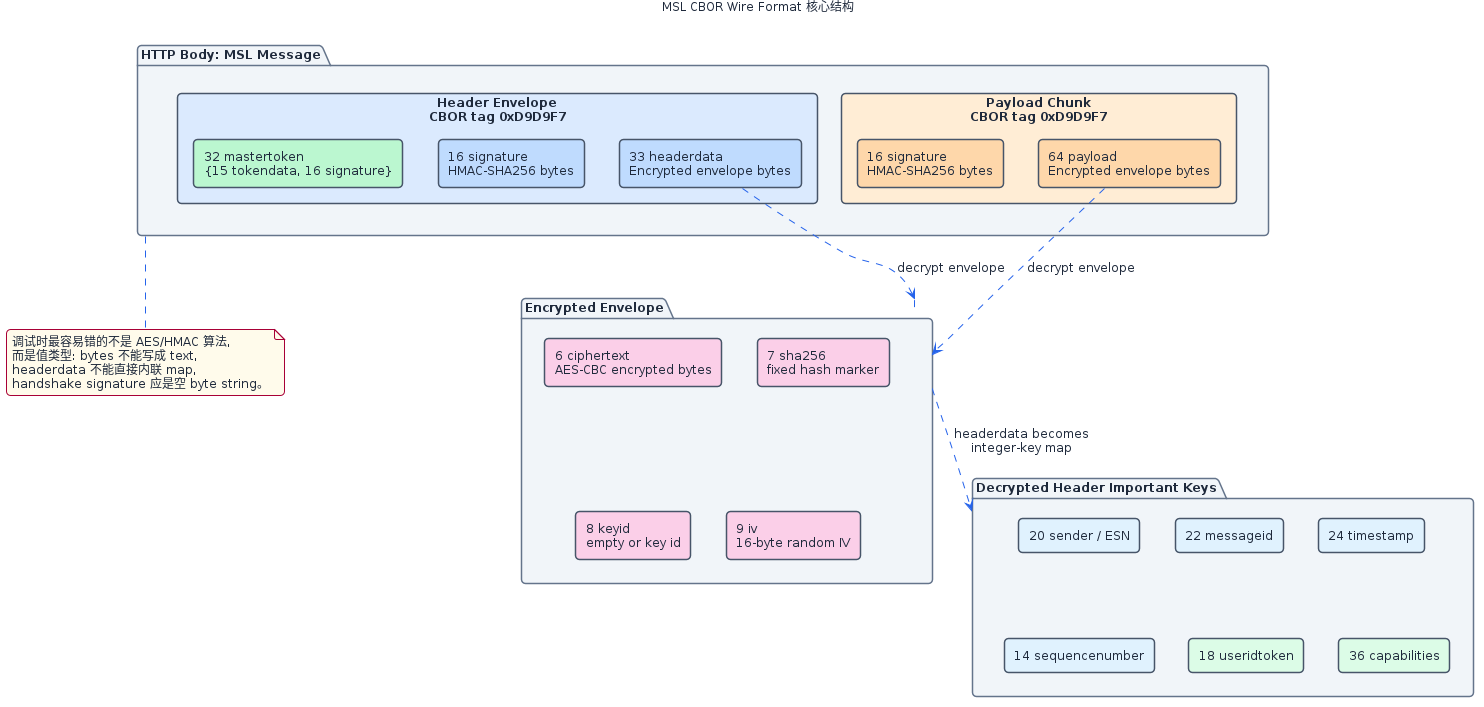

4.1 一条消息 = 一个 header + 若干 payload chunk

一条 MSL 消息在 HTTP body 里是连续拼接的若干 CBOR 对象：1 个 header envelope，后面跟 1 个或多个 payload chunk。

Header envelope 与 payload chunk 都是 CBOR map。被加密的 headerdata / payload 本身又是一层 encrypted envelope（含 ciphertext、iv、keyid）。真正难的不是算法，而是值类型和嵌套位置。

• Header envelope：携带身份与元数据。三个顶层字段——32 mastertoken（会话身份）、33 headerdata（加密后的元数据）、16 signature（对 headerdata 的 HMAC）。
• Payload chunk：携带业务数据。两个顶层字段——64 payload（加密后的业务 bytes）、16 signature（对该 payload 的 HMAC）。业务数据分块传输，每块独立加密、独立签名，并各自带 sequencenumber 与 endofmsg 标志。

这里第一个关键点：33 headerdata 和 64 payload 的值都不是明文 map，而是一段「加密 envelope 的字节」。也就是说，结构是三层嵌套：

1
2
3
4
5
6
7
8

Layer A  header envelope   { 32: mastertoken, 33: <bytes>, 16: <bytes> }
                                             │
Layer B                        33 的值 = encrypted envelope（一段 bytes，本身也是 CBOR）
                               { 8: keyid, 9: iv, 6: ciphertext }
                                             │
Layer C                        ciphertext 解密后 = headerdata 明文 map
                               { 20: sender/ESN, 22: messageid, 24: timestamp,
                                 14: sequencenumber, 18: useridtoken, 36: capabilities }

4.2 encrypt-then-MAC：签名签的是密文，不是明文

这是 MSL 最容易踩、也最能体现协议本质的一点。很多人第一反应是「对 headerdata 明文算 HMAC」，于是怎么调都对不上。实际构造是标准的 encrypt-then-MAC：

1
2
3
4
5

1. plaintext  = CBOR(headerdata 明文 map)              # Layer C
2. ciphertext = AES-128-CBC(plaintext, Kenc, iv)        # CryptoSession.encrypt
3. envelope   = CBOR({8: keyid, 9: iv, 6: ciphertext})  # Layer B，一段 bytes
4. signature  = HMAC-SHA256(envelope, Khmac)            # 注意：签的是第 3 步的 bytes
5. header     = CBOR({32: mastertoken, 33: envelope, 16: signature})

🔬 [Experimental: encrypt-then-MAC 验证] 签名的输入是第 3 步整段 encrypted envelope 的字节，而不是第 1 步的明文。 校验方向相反：服务端先用 Khmac 验 signature 覆盖的是不是 33 的那段 bytes，验过了才解密。这决定了两件在调试中反复咬人的事：

• 只要 envelope 的任何一个字节（包括 iv、keyid 的编码）和签名输入不一致，HMAC 就对不上，服务端根本不会尝试解密——你会得到一个「解析/认证失败」而不是「业务失败」，很容易误判成 payload 写错了。
• handshake 首包没有会话密钥，此时 16 signature 应当是空 byte string（CBOR 0x40）而不是空 text（0x60），更不是省略字段。这个区别只有一个字节，却是首包能不能被接受的分水岭（§4.4 会看到这两个字节）。

payload chunk 同理：64 payload 是 payload 明文（sequencenumber + messageid + endofmsg + compressionalgo + 业务数据）经 GZIP、AES-CBC 后的 encrypted envelope bytes，16 signature 是对这段 bytes 的 HMAC。

4.3 CBOR integer key：不是为了省事，是为了省字节

业务层看，一个 licensedManifest 请求就是一个 JSON。但在线路上，Android MSL 用的是 CBOR，且几乎所有字段名都用整数键表达。为什么？拿真实字节比一下就清楚了——同一个 {messageid, timestamp}：

1
2
3
4
5
6

>>> import cbor2, binascii
>>> h = lambda b: binascii.hexlify(b).decode()
>>> h(cbor2.dumps({22: 4212345678, 24: 1723600123}))          # 整数键
'a2161a fb134b4e 18181a 66bc0cfb'          # 14 字节
>>> h(cbor2.dumps({"messageid": 4212345678, "timestamp": 1723600123}))  # 字符串键
'a2 696d6573736167656964 1afb134b4e 6974696d657374616d70 1a66bc0cfb'   # 31 字节

字符串键把 "messageid"、"timestamp" 的键名（各占 10 字节：1 字节长度 + 9 字节 ASCII）原样塞进每条消息，两个键就是 20 字节；整数键把这两个键压成 3 字节（16 表示 22、18 18 表示 24）。仅这两个字段，header 就从 31 字节降到 14 字节——对一个每次播放都要发大量消息、字段高度固定的协议，整数键把 header 体积砍掉一半以上。 代价是可读性归零，这也是为什么静态看混淆类名意义不大，必须拿到线上字节反查含义。

🔬 [Experimental: 协议字段映射] 笔者逆向出的整数键映射如下（按位置分组，与上面的结构图一致）：

4.4 两个最贵的类型错误：map 当成 bytes、text 当成 bytes

CBOR 的类型信息编码在每个字节的高 3 位（major type）。MSL 逆向里最耗时间的两个 bug 都能落到某一个字节上，这里各看一次真实字节。

错误一：把 headerdata 内联成 map，而不是加密 envelope 的 bytes。 33 键（CBOR 18 21）后面那个字节决定了值的类型：

1
2

正确：  ... 18 21  58 55  a3 08 60 09 50 ...    ← 58 = byte string(len 0x55)，值是「密文字节」
错误：  ... 18 21  a3 08 60 09 50 ...           ← a3 = map(3)，服务端把它当明文 map，无法解密 → 502

0x58（major type 2，byte string）和 0xa3（major type 5，map）就差在高位。服务端拿到 33 的值，第一步是当密文去解密；如果你给的是一个 map，它连解密都进行不下去。

错误二：该用 bytes 的地方用了 text。 Widevine challenge、token 的 tokendata、各处 signature，在线路上都必须是 byte string；一旦 base64 化后当字符串塞进去，major type 就从 2 变成 3：

1
2
3
4

b'ABCD'  ->  44 41424344     ← 44 = byte string(4)
 'ABCD'  ->  64 41424344     ← 64 = text string(4)
b''      ->  40              ← 空 byte string（handshake signature 应该长这样）
 ''      ->  60              ← 空 text string（写成这样首包就废了）

同样只差高位那一个 bit（0x40 vs 0x60）。§4.2 说的「handshake signature 应是空 byte string」，落到字节上就是必须是 0x40 而不是 0x60。🔬 [Experimental: 单字节差异的服务端验证]

有了这些，笔者后面修字段时形成了一个固定习惯：不看「代码像不像」，只看两件事——(1) CBOR decode 后的结构类型是否和官方客户端逐字节一致；(2) 服务端错误码是否从「解析失败」前进到「认证失败」或「业务失败」。这比在混淆 Java 类名里猜字段含义可靠得多。

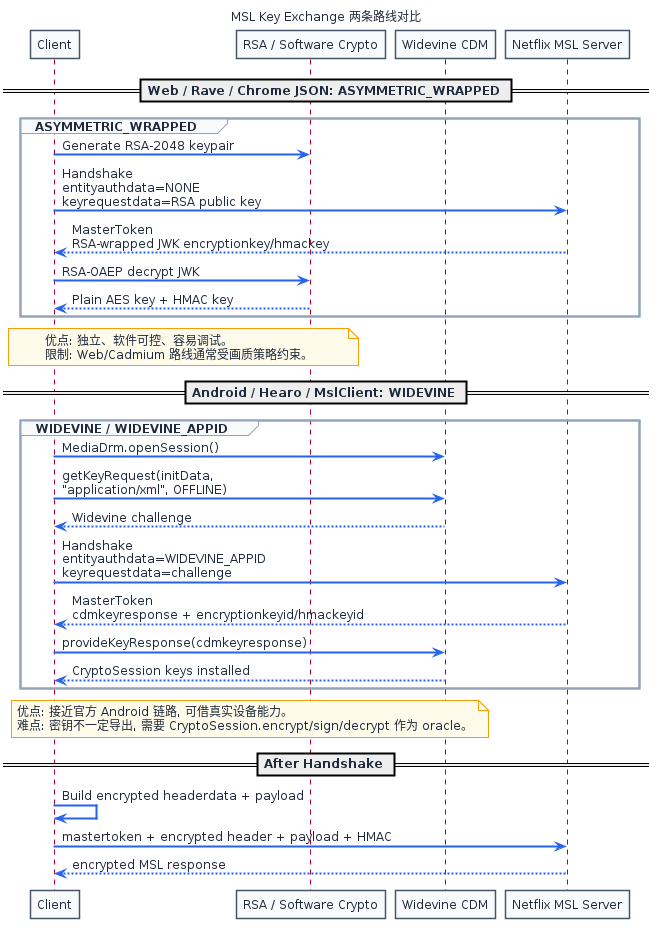

五、Key Exchange：两条路，两种密钥归属

MSL 会话建立的第一步是 Key Exchange——它决定了 Kenc / Khmac 这两把在 §4.2 反复出现的会话密钥从哪来、以什么形式存在。这里有两条性质完全不同的路线。

Web 路线用 RSA 软件密钥交换，session key 明文可见、调试简单；Android 路线用 Widevine challenge，密钥留在 CDM 内，只暴露 key id 和 CryptoSession 的操作能力。

5.1 ASYMMETRIC_WRAPPED：密钥在客户端内存

Web / Rave / Chrome JSON 风格常见的是 ASYMMETRIC_WRAPPED：

1. 客户端生成 RSA-2048 keypair；
2. handshake 里放 RSA public key 作为 keyrequestdata；
3. Netflix 返回 MasterToken，以及用该公钥 RSA-OAEP 包裹的 JWK；
4. 客户端用 RSA 私钥解出 AES encryption key（Kenc）与 HMAC key（Khmac）；
5. 后续 header / payload 全部用这两把 key 加密签名。

优点很直接：Kenc / Khmac 就在客户端内存里，明文可读，调试和重写都简单。 缺点也明确：这条路线更接近 Web/Cadmium，能力上容易被服务端策略限制，代表不了真实 Android 播放链路。

5.2 WIDEVINE：密钥留在 CDM 内

Android / Hearo / MslClient 路线是 WIDEVINE：

1. MediaDrm.openSession() 创建 Widevine session；
2. getKeyRequest() 生成 key exchange challenge；
3. handshake 里放 WIDEVINE_APPID entity auth 和 WIDEVINE keyrequestdata；
4. Netflix 返回 cdmkeyresponse、encryptionkeyid、hmackeyid；
5. 客户端 provideKeyResponse()，会话密钥被安装进 CDM——客户端拿到的是 key id，而不是密钥明文；
6. 后续加密 / 签名 / 解密全部通过 CryptoSession.encrypt() / sign() / decrypt() 完成。

两条路线的本质差异就在第 4~5 步：ASYMMETRIC_WRAPPED 让你持有密钥，WIDEVINE 只让你持有一个能调用密钥的 oracle。不过 oracle 本身就是活的协议能力：如果攻击者控制了合法客户端并能任意调用 encrypt/sign/decrypt，即使拿不到 key bytes，也可能借设备完成请求。硬件不可导出主要降低克隆和离线复用风险，不会让已被控制的授权端点自动可信。

5.3 把 CDM 当能力，而不是当靶子

上面那句话是整个 Android 路线的关键抽象，值得单独点一下。🧑‍🔬 [Human: 范式切换] 传统逆向习惯把 CDM 当成必须攻破的黑盒；但在 MSL 这条链路里，更省力的姿势是把它当成一个加密签名能力提供者：

1
2
3

我给它 plaintext + key id + IV   →   它给我 ciphertext     （§4.2 第 2 步）
我给它 encrypted envelope bytes  →   它给我 HMAC signature  （§4.2 第 4 步）
我给它 ciphertext + key id + IV  →   它给我 plaintext      （解密响应）

这不是「破解 CDM」，而是复现官方客户端如何调用 CDM。很多时候协议逆向根本不需要把密钥导出来——只要把「官方客户端做的事」封装成可控接口，就足够构造合法 MSL 消息。Hearo 的工程价值正在于此。唯一要注意的坑：CryptoSession 是 AES/CBC/NoPadding，明文需要手动 PKCS7 padding 到 16 字节边界，CDM 不会替你补。

六、Token 绑定：mtserialnumber 是一个字段等式

MasterToken 和 UserIdToken 不是能复制粘贴的字符串，这句话如果只当口号就没用；落到字节上，它是一组服务端会逐字段校验的等式关系。

两个 token 的结构都是 {15: tokendata, 16: signature}，其中 tokendata 是一段 bytes，decode 后各含若干字段：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

MasterToken.tokendata = {
    renewalwindow, expiration,
    sequencenumber,                 # MasterToken 更新序号，主要约束克隆/回滚
    serialnumber      = S,          # ← 会话的唯一编号
    sessiondata                     # 服务端用 MSL 主密钥加密，客户端读不到
}                                   #   （Kenc/Khmac 本体在这里，但对客户端不透明）

UserIdToken.tokendata = {
    renewalwindow, expiration,
    mtserialnumber    = S,          # ← 必须等于上面的 serialnumber
    serialnumber,
    userdata                        # 加密的用户身份
}

服务端校验的核心等式是 UserIdToken.mtserialnumber == MasterToken.serialnumber。 这一个等式把用户 token 绑定到特定 master token 家族，能够阻止把不同上下文的 token 随意拼接。它本身并不阻止攻击者重放一整组仍有效的 MasterToken + UserIdToken + 合法消息；后者还依赖 nonreplayableid 的接收状态、token 时效、撤销和业务幂等性。一旦 Kenc/Khmac、MasterToken、UserIdToken、cookie、endpoint 来自不同上下文，就会出现看似玄学、其实是绑定断裂的 106039 / 205032 / 502（§七）。

另一层绑定在密钥上：sessiondata 由服务端加密，客户端不能从 MasterToken 直接读出会话密钥；在本文观测的 WIDEVINE 路线中，应用层只得到 key id 和 CryptoSession 能力。客户端通过对应会话密钥或 crypto capability 证明自己掌握该 token 的能力——token 是服务端签发的不透明凭证，证明能力与 token 必须来自同一次会话。理解这一点，token 相关的错误就从“玄学”变成“查绑定”。

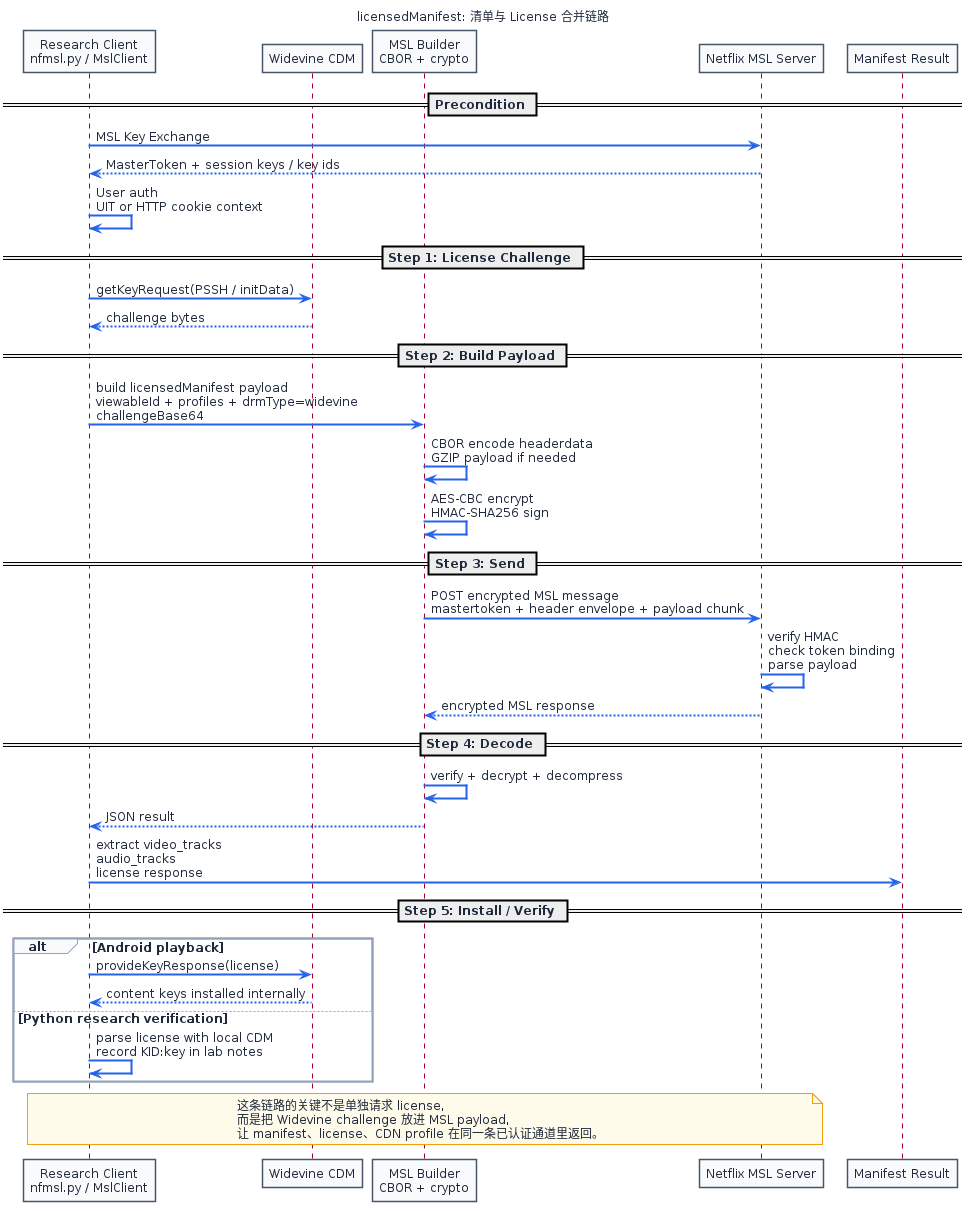

七、licensedManifest：一次把前面全部串起来的验收点

Netflix 的 licensedManifest 很适合当协议逆向的验收点，因为它要求前面每一环都对：MSL session 已建立、MasterToken 可用、用户态 cookie 或 UserIdToken 可用、headerdata/payload 能正确加密签名、Widevine challenge 格式正确、返回响应能解密解压解析——任何一环错，它都会失败在不同的错误码上。

licensedManifest 把 Manifest 参数与 Widevine license challenge 合进同一个 MSL payload。服务端返回加密响应，里面同时包含 tracks、CDN stream 和 license 信息。

它的特别之处在于把两件事合并进同一个 payload：既要 Manifest（清单、码率、CDN 地址），又要 license（内容密钥授权）。业务层 payload 的结构大致是（占位值）：

1
2
3
4
5
6
7

{
  "method": "licensedManifest",
  "viewableId": ****,
  "profiles": ["playready-h264mpl30-dash", "hevc-hdr-main10-...", "..."],
  "drmType": "widevine",
  "challenges": { "default": "<base64: Widevine license challenge>" }  // 线上转 bytes
}

注意 challenges.default 在业务 JSON 里是 base64 文本，但打进 MSL payload 前必须还原成 byte string（§4.4 的错误二在这里最常犯）。整个实现分 5 步，正好复用前面所有结论：

1. 用 CDM 生成 Widevine license challenge；
2. 构造 licensedManifest payload（上面的结构）；
3. 构造 headerdata：20 sender、22 messageid、24 timestamp、14 sequencenumber、token、36 capabilities；
4. CBOR 编码 → GZIP → AES-CBC 加密 → HMAC 签名（§4.2 的 encrypt-then-MAC）；
5. 解密响应，解析 video_tracks / audio_tracks / license response。

这条链路给了笔者一个清晰的验收标准：🧑‍🔬 [Human: 验收标准定义] 只做成 Key Exchange 还不算真懂 MSL；只有 licensedManifest 能稳定解密，协议兼容模型才算闭环。 但这个成功只证明客户端在当时的账号、设备和服务端策略下完成了一次受授权交互，不证明防重放、撤销、硬件防克隆或内容输出保护已经被绕过。这里的「解析」是实验室验证——确认协议链路可解释、响应结构可解析，不涉及任何真实账号或内容密钥材料。

八、动态抓包与错误码定位

Netflix Android APK 混淆很重，静态看类名意义不大。笔者主要靠 Frida 在运行时抓三类对象，把「混淆类字段」映射回「MSL wire field」。

8.1 同一条请求，对象层和字节层一起抓

关键是同一条请求要同时抓对象层和字节层：只抓对象层，不知道编码时发生了什么；只抓 SSL bytes，又不知道哪个字段来自哪个 Java 对象。两者对齐，才能反查。

以 CryptoSession 为例，把它的输入输出打出来，就能直接验证 §4.2 的 encrypt-then-MAC——签名输入到底是明文还是那段 envelope bytes：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

// 观察官方客户端如何调用 CDM 做加密与签名（示意）
var CS = Java.use('android.media.MediaDrm$CryptoSession');
CS.encrypt.implementation = function (keyId, input, iv) {
    var out = this.encrypt(keyId, input, iv);
    console.log('[encrypt] in.len=' + input.length +
                ' iv=' + hex(iv) + ' out.len=' + out.length);  // 观察是否 NoPadding
    return out;
};
CS.sign.implementation = function (keyId, message) {
    // message 是 headerdata 明文？还是 encrypted envelope bytes？— 抓下来一比就知道
    console.log('[sign] msg[0..1]=' + hex(message).slice(0, 4) +
                ' len=' + message.length);
    return this.sign(keyId, message);
};

抓下来发现 sign 的入参前两字节正是 encrypted envelope 的 a3 08…（map 开头），而不是明文 headerdata——🔬 [Experimental: 签名输入字节确认] 这就从字节上确认了「签的是密文」。

8.2 错误码是定位仪，不是终点

🧑‍🔬 [Human: 错误码分层方法论] 协议逆向里，错误码不是失败提示，而是告诉你「卡在哪一层」的定位仪：

一开始看到 502 会很挫败，因为它不像 JSON error 那样友好。但当手里有官方 bytes 对照时，502 反而在告诉你：服务端还没进入业务层，问题仍在 envelope、CBOR 或签名——也就是仍在 §四 的范围内。

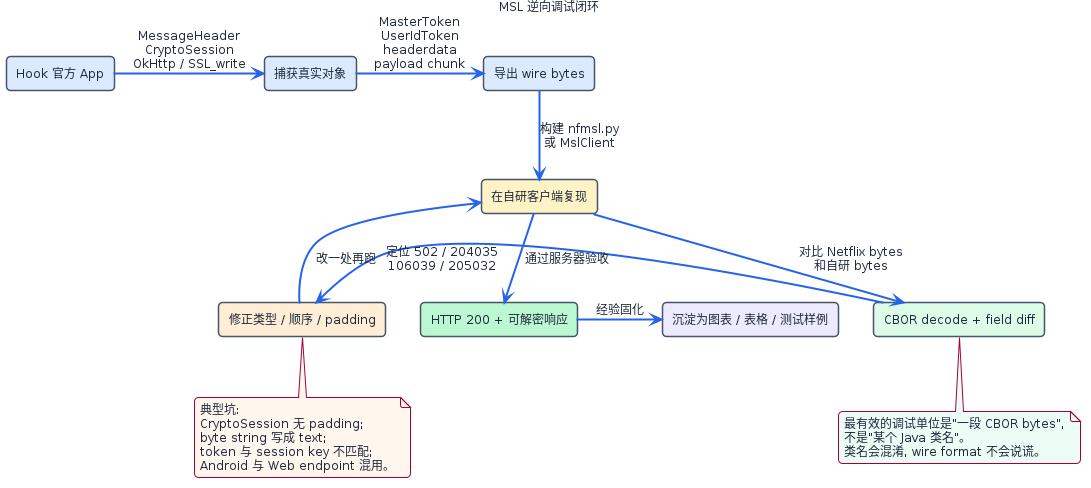

8.3 一个固定的排查顺序

把上面所有结论压成一个调试闭环，就是笔者项目后期的标准工作流。

Hook 官方 App 得到真实对象和 wire bytes；自研客户端复现；对 CBOR 结构做 field diff；根据错误码修正类型、顺序、padding；直到服务端返回可解密响应。

排查顺序从外层往内层走，避免在错误的层乱修（比如 token 不匹配却去改 profiles，或 payload 参数错却去怀疑 HMAC）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

HTTP 层通了吗（§二）
  ↓
MSL 顶层对象能 decode 吗（§4.1）
  ↓
headerdata / payload 是 bytes 还是 text（§4.4）
  ↓
HMAC 输入是密文 envelope 还是明文（§4.2）
  ↓
AES padding 是否一致（§5.3）
  ↓
MasterToken / UIT / session key 是否来自同一会话（§六）
  ↓
业务 payload 参数是否正确（§七）

九、两个实现的分工

最终笔者保留了两个实现，因为它们解决的问题不同，互相校验。

分工很清晰：nfmsl.py 负责协议建模（每一层都能打日志：CBOR bytes、HMAC 输入、payload JSON、response chunk，快速回答「字段是不是错了」）；MslClient 负责设备能力验证（用真实 MediaDrm，把加密签名交给 CryptoSession，回答「官方设备路径是不是这样工作」）；Frida 负责把官方客户端当 oracle 提供 ground truth。三者组合，比单独维护一个大而全的客户端更稳——因为任意一层出错时，另一层就是对照答案。

十、安全性评估：MSL 能保护什么，不能保护什么

前面的逆向工作回答了“消息怎样构造”；安全评估还要回答另一个问题：在什么攻击者模型和部署配置下，这些结构能提供哪些保证？ Netflix 开源文档把 MSL 定义为可扩展框架，明确要求应用自行选择 entity authentication、user authentication、Key Exchange 以及每条消息是否加密、认证和不可重放。因此，不能脱离配置只给“MSL 协议”一个统一安全等级。

10.1 按安全属性拆解

🧑‍🔬 [Human: 安全边界判断] 最重要的结论是：MSL 的强项是应用消息保护和上下文绑定，不是让受授权客户端失去协议能力。 如果攻击者已控制一个合法端点，他可能不需要导出会话密钥，只需借该端点完成加密、签名和解密。此时防线会自然转移到服务端授权、频率控制、设备证明和结果可复用性上。

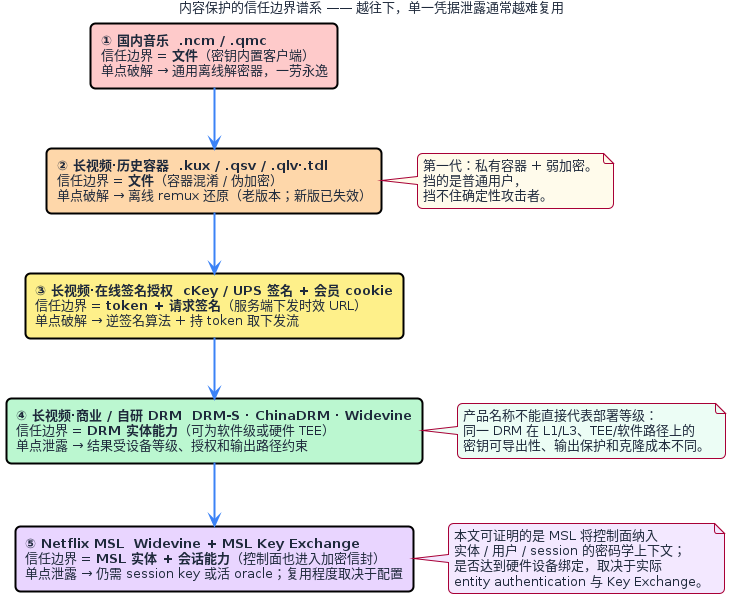

10.2 信任根与爆炸半径

一套 MSL 部署至少包含四个独立信任边界：

1. 客户端应用与 CDM：应用可构造业务请求，CDM 可能只提供不可导出的 crypto capability。若调用权限没有绑定合法状态，“key 不可导出”仍挡不住 oracle abuse。
2. MSL 端点与业务服务：MSL 验证成功只说明消息来自掌握相应能力的实体，不代表业务请求一定被授权。业务服务仍须重新校验用户、内容、地区、设备等级和输出策略。
3. token 签发方与 trusted services：开源 MSL 的 trusted-services 模型允许多个服务共享保护 MasterToken/UserIdToken 的签发密钥。这样能减少会话存储，但也扩大密钥泄露的影响范围，必须依赖 HSM/KMS、用途分离、版本化和轮换。
4. MSL 与 TLS：MSL 可在 TLS 终止之后继续保护 payload，但 TLS 仍负责服务器身份、传输元数据保护、抗主动网络降级以及大量成熟的连接层防护。两者是叠加关系，不是替代关系。

因此，MasterToken 的“自包含”是性能和分布式架构优势，同时也是密钥治理责任：谁能解封 sessiondata，谁就进入了高价值信任域。生产评估必须记录签发密钥存放位置、访问主体、轮换周期、旧版本接受窗口和泄露后的吊销路径。

10.3 主要攻击面与失效模式

这里最容易被低估的是解析器：MSL 消息需要经过外层对象、token、cipher envelope、压缩 payload 和业务 JSON/CBOR 多层处理。认证应尽可能在昂贵解析和解压前完成；所有认证后的业务数据仍然是不可信输入，不能因为“来自合法 MSL 会话”就跳过 schema、长度和权限校验。

10.4 encrypt-then-MAC 的保证与前提

本文观测到的 AES-CBC + HMAC-SHA256 采用 encrypt-then-MAC，方向是合理的：接收方先验证覆盖 envelope bytes 的认证标签，再进行 CBC 解密，可以避免把未认证密文直接送入 padding/parser 路径。Netflix 开源 MSL 接收流程也明确要求 verify before decrypt。

但算法名称本身仍不足以证明安全，至少要同时满足：

1. Kenc 与 Khmac 独立，不把同一 key 跨用途复用。
2. 每次 CBC 加密使用不可预测且不重复的随机 IV。
3. HMAC 覆盖实际传输的完整 envelope，包括 keyid、IV 与 ciphertext 的确切编码。
4. tag 比较不泄漏可利用的时间差，认证失败不进入解密和详细错误分支。
5. 接收端拒绝未知算法、未知 envelope 版本和不符合策略的空签名，而不是做宽松兼容。

MSL 开源文档还允许不同 cipher/authentication 方案，因此上面的结论只能描述本文观察到的 Netflix 实例，不能泛化为所有使用 MSL 框架的应用。

10.5 建议采用四级判定

🔬 [Experimental: 安全等级实证] 本文的实验已经充分达到 M0，并给出了 M1 的线格式证据和部分 M2 的结构/行为证据；Widevine API 路径只说明存在向 M3 设计的可能，不能证明当前测试环境达到硬件级绑定。准确评级还需验证：同一消息重放是否被拒、跨节点重放窗口是否一致、旧 token/sequence 能否续期、不同设备等级接受哪些 scheme、撤销传播时间，以及被控 oracle 能否跨账号或跨内容复用。

10.6 综合结论

从安全工程角度，MSL 是一套配置驱动的应用层安全框架。它相对“HTTPS + bearer token”的主要增益，是把业务 payload、实体能力、用户 token 和会话密钥放进同一个密码学上下文，降低 token 单独泄露后的利用价值，并让消息保护跨连接、跨服务节点延续。

它不能独立保证：

• 所有 MSL 配置都绑定硬件设备身份
• 所有消息都启用了严格不可重放语义
• 服务端无状态、无撤销和风控依赖
• 受控合法客户端无法滥用 CDM/CryptoSession oracle
• content key、解密 sample 或最终视频帧不可观察
• 使用了公开 spec 就自动获得形式化或可证明安全

所以，对本文所分析技术的严谨评价应是：协议结构提供了可靠的纵深防御原语，实际强度由认证方案、Key Exchange、端点安全、状态管理和业务授权共同决定。 它提高的是凭据拼接、跨设备复制和规模化重放的成本，而不是把本地受控端点变成可信环境。

一手资料：Netflix MSL Framework、Application Security Requirements、Messages / Non-Replayable ID、Regular Messages / Verify Before Decrypt、MSL Networks。

十一、横向对比：MSL 强在哪，代价是什么

把 MSL 放回行业里对比，才看得清它到底买到了什么。下面依次对照四类：主流国外流媒体、国内长视频三家（爱奇艺 / 腾讯视频 / 优酷）、国内音乐 App，最后用一张谱系图和一张表收口。

贯穿全节的其实只有一根轴——信任边界画在哪。先把结论画出来，后面再逐类展开：

同一根轴上，信任边界从「文件」一路移到「实体密码学能力」。越往下，单点凭据泄露能撬动的杠杆通常越小。本文观测到的 Netflix Widevine 路径把 manifest / 授权纳入了可与 CDM 能力绑定的信封；绑定是否达到硬件级仍取决于设备和 Key Exchange 配置。

11.1 vs 主流流媒体：差别在「信任边界画在哪」

许多基于 HLS/DASH + Widevine/PlayReady/FairPlay 的流媒体可以抽象为两段式；具体平台和客户端版本可能叠加额外的请求签名、设备证明或应用层信封，下面只做架构模型比较，不把它当作各厂商当前生产配置的实测结论：

• 控制面（manifest、码率、CDN 地址、播放授权）走 HTTPS + bearer token（OAuth/cookie/JWT）；
• 密钥面（内容密钥）走 EME → CDM 的标准 DRM license 交换。

这套组合能让 TLS 保护传输、DRM 保护内容密钥，但如果控制面只使用 bearer token，token 的复制风险就会成为独立攻击面。本文观测到的 Netflix 路径进一步把控制面放入 MSL 信道，使请求还需要证明持有对应会话能力；在 Widevine 硬件路径上，这种能力可以进一步绑定设备，但不能把所有 MSL 路线一概称为硬件身份。

要公平地说，采用标准 HLS/DASH + DRM 往往是生态、兼容性与维护成本的工程取舍。MSL 用额外协议复杂度换取应用层上下文绑定和纵深防御，这笔投入是否划算取决于内容价值、设备规模与反滥用压力。还应避免把“有公开 spec”写成“可证明安全”：MSL 文档明确说明实际安全属性由应用选择的认证、Key Exchange 和消息策略决定。

11.2 vs 国内长视频三家：同一条演进路线，爬到了不同高度

国内长视频三家（爱奇艺、腾讯视频、优酷）既不能和音乐归一档，也不能三家归一档。为把这一节写准，笔者交叉核对了三家的公开资料与社区逆向工作——凡无法一手证实的，都在下文明确标注为推断（各平台官方从未公开逐清晰度的 DRM 矩阵，容器内部常量在中文资料里多互相矛盾，这里一律不引用）。看下来的图景是：三家走的是同一条演进路线，但爬到的高度不同。

第一代（历史）：私有容器 + 弱加密/伪加密。 这一代的"加密"主要是容器混淆 + 私有解码器封锁，挡普通用户、挡不住确定性攻击者：

• 优酷 .kux：本质是分段重排的 FLV 容器（大头部区 + 256KB 对齐分段、内层仍是标准 FLV）。社区转换工具几乎都直接调用优酷自带的 ffmpeg 做 -c copy 流拷贝、零转码——这等于证明底层码流根本没做密码学加密，只靠"标准播放器不认这个容器"设卡，强度≈0。
• 爱奇艺 .qsv：文件头以 ASCII QIYI VIDEO 开头、约 90 字节头部 + 加密索引区，每个分片只有前 1KB 被轻量加扰，其余原样。社区工具离线 remux 即可还原。但要注意这是历史方案——爱奇艺客户端 v10+ 下载的 QSV 已换新加密，老工具失效。
• 腾讯 .qlv（早期缓存 .tdl）：更早的分段缓存甚至是明文，copy /b 直接拼接就能还原；.qlv 是加密容器，但商业转换器只对特定旧客户端版本有效。保护随版本明显增强。

第二代（现状）：服务端签名授权 + 商业/自研 DRM。 三家都上了真 DRM，但侧重差别很大：

• 爱奇艺——投入最重的一家。 据其 DRM 团队公开文章，架构是"两条腿"：自研 iQIYI DRM-S（Native Code 实现）+ MultiDRM（集成 Widevine / PlayReady / FairPlay / Intertrust）。设备侧硬件级（TrustZone / TEE 里的 DRM TrustApp）与软件级（白盒密码 + 代码混淆）并存，按设备能力选择。它 2018 年通过 ChinaDRM 实验室认证（国内首个），自研 DRM-S 还过了 Riscure、Farncombe 认证。“安卓只给 720P、iPhone 给更高清"的争议，技术根因正是硬件级 DRM（如需 TEE 的 Widevine L1）在不同设备上的可用性差异。
• 腾讯视频——ChinaDRM 自研派。 消费端主线是自研 ChinaDRM（遵循 ChinaDRM 2.0 参考实现），2020 年由其点播平台负责人公开介绍。Web 端的密钥链路值得单独看：客户端用 WASM 生成 cKey 请求签名 → 服务端 getvinfo 接口鉴权后下发播放地址 → DRM license 服务器下发解密密钥。注意 cKey 是请求防篡改签名，不是内容密钥——这条链路笔者在 §十二单独拆开讲。（另外要区分：腾讯云对外卖的商业级 DRM 是 B2B 产品，≠ 腾讯视频 App 内部方案。）
• 优酷——更靠"签名 URL"的一家。 自家内容大量走"服务端授权 + 时效签名 CDN URL”（UPS 接口 + ckey 签名 + 会员 cookie），多数分段是明文，所以 you-get 这类工具能长期抓到——它的护城河是那个反复加固、频繁失效的签名算法，而非内容加密本身。真·商业 DRM 走阿里云 VOD 能力（官方支持 HLS-AES-128 / 阿里私有加密 / Widevine + FairPlay），但优酷 App 具体用哪种、覆盖哪些清晰度未公开。阿里是 ChinaDRM 标准的参编方，但"优酷线上已部署 ChinaDRM"无一手证据。

有两点必须诚实说明，否则容易高估“国内视频已被破解”的程度：一是社区那些 you-get/iqiyi-parser/webvideo-downloader 多是“走下发接口拿播放流”的下载器/解析器，而不是对已加密文件的离线解密器；二是拿到软件级 L3 或签名授权结果，不能推出硬件 L1/TEE 已失守，后者需要独立的 TEE、驱动或受保护输出链攻击证据。

那么，爬到第二代最高处的国内长视频（爱奇艺 DRM-S、腾讯 ChinaDRM），和 MSL 还差在哪？差在信任边界的覆盖范围：它们把密钥 / license 层做成了设备绑定（TEE），但控制面（manifest、授权接口）仍是 HTTPS + token + 客户端签名。腾讯的 cKey 是国内最接近 MSL 的一例——客户端用 WASM 对请求做密码学签名——但它终究是对一个明文 HTTPS 请求的防篡改签名，不是把整条控制面塞进一个设备绑定、密钥来自 DRM 的加密信封。所以 §二 那句"偷 token 不够、控制面也要设备身份"，对国内长视频（哪怕用了 ChinaDRM / DRM-S 的那部分）依然是 MSL 独有的性质。

主要依据：爱奇艺 DRM 团队《修炼之路 / 探索之路》及其官方认证公告、ChinaDRM 实验室资料、腾讯 2020 ChinaDRM 研讨会公开表态，以及 you-get、bbtsdecrypt 等社区逆向项目。凡涉及各平台"具体用哪种 DRM / 逐清晰度映射 / 是否强制 L1"处，均为行业推断而非官方定论。

11.3 vs 国内音乐加密：从「文件级静态加密」到「会话级活协议」

和国内主流音乐 App 的加密方案（QQ 音乐 .qmc/.mflac、网易云 .ncm、酷狗 .kgm 等）一比，差距就不是「架构取舍」而是「代际」了。核心区别只有一句：国内方案是「带客户端内置密钥的文件级加密」，MSL 是「无内置密钥的会话级协议」。

以文档最清楚的网易云 .ncm 为例，它的解密根本不需要联网：

1
2
3
4
5
6
7
8
9

.ncm 文件结构（公开已知，unlock-music / ncmdump 均已实现）：
  magic "CTENFDAM"
  ├─ RC4 密钥块：每文件一个 key，但这个 key 用
  │   硬编码 AES-128-ECB key  "hzHRAmso5kInbaxW"  解出   ← 密钥在客户端里
  ├─ 元数据块：JSON，用另一个硬编码 AES key 解出
  └─ 音频块：用上面的 per-file key 生成 RC4 keystream 异或

=> 两把 AES 主密钥都是客户端里的固定常量。逆向一次，
   此后所有 .ncm 文件都能【离线、永久、批量】解密。

QQ 音乐的 .qmc（旧版固定 XOR mask 表）/.mflac（文件尾附 per-file key，但派生算法在 native 库里）、酷狗的 .kgm（固定掩码表）本质完全一样：密钥或密钥派生算法内置在客户端，威胁模型只到「提高翻拷门槛」，挡不住确定性攻击者。一旦有人把客户端逆一遍，整个格式对所有人失效。

MSL 在这几点上是结构性的强：

一句话：静态文件加密的典型失败是一次提取后形成通用离线解密器；MSL 路径的典型结果则是获得协议复现或活端点调用能力，后续仍需通过服务端授权。 这提高了跨账号、跨设备和长期复用的成本，但是否存在可复用能力仍要按具体 Key Exchange 与端点安全实测，不能先验断言“绝无万能钥匙”。

不过同样要说公平话：两者在解不同的题。静态音乐文件强调下载和离线可用性；本文讨论的 Netflix 在线路径强调按次授权和持续服务端参与。Netflix 部分客户端也支持离线下载，但下载包仍由 DRM、设备和 license 生命周期约束，并不是直接交付无保护文件。所以这不是“谁会不会做”的问题，而是产品形态、离线需求与威胁模型决定了防护边界。

11.4 一张表看清整个谱系

把开头那张谱系图落成文字，就是下面这张表。真正变化的是信任边界画在哪：从文件、bearer token 到实体/session 能力，单一凭据泄露的可复用范围通常逐步缩小，但具体强度仍由部署配置决定：

这些方案分布在谱系的不同位置，但不能只凭产品名称给真实部署定级。本文能直接支持的 MSL 结论，不是“行业唯一”或“天然硬件级”，而是它能够把控制面放进与实体、用户和 session 绑定的密码学上下文；在 Widevine 硬件路径中，这个上下文还可以进一步绑定设备能力。

十二、拆一个最接近 MSL 的国内例子：腾讯视频 cKey 的 WASM 链路

上一节说腾讯的 cKey 是「国内最接近 MSL 的一例」。这一节把它单独拆开——但先划清边界：可观测的调用链和参数是清楚的（社区逆向有一手结论），WASM 内部那段混淆算法则是黑盒，本文不臆造它的具体常量或密码结构。真正想让读者带走的，是它和 MSL 在「签什么」上的本质差异，以及为什么这里同样是「抓边界」比「读混淆」值。

12.1 可观测的调用链

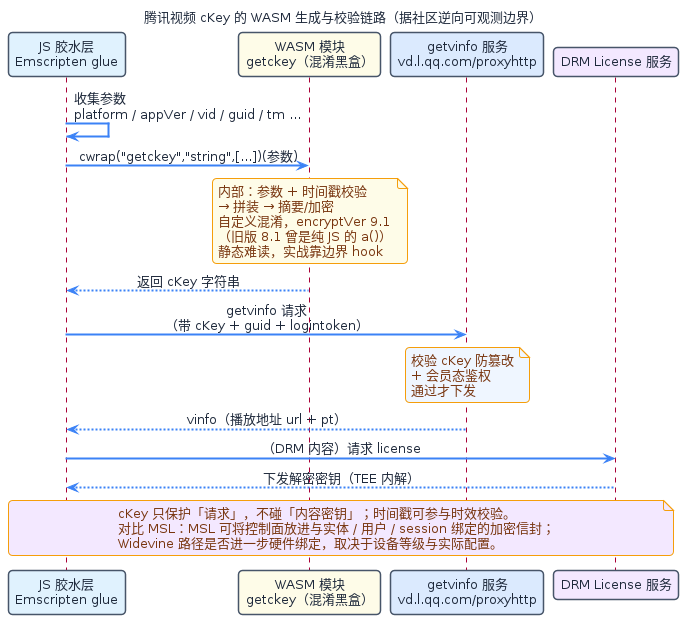

腾讯视频 Web 端要拿到播放地址，得先过 cKey 这道请求签名。据社区逆向（onejane、ZSAIm 等，RE 观测，中-高置信），链路是这样的：

JS 胶水层收集参数 → 调 WASM 里的 getckey 算出 cKey → 拼进 getvinfo 请求 → 服务端校验通过才下发播放地址；DRM 内容再单独走 license 拿解密密钥。cKey 只签「请求」，不碰「内容密钥」。

拆成文字，关键是三段：

1. 参数收集（JS 层）：JS 侧凑齐一组入参，社区观测到的 getckey 签名形如 getckey(platform, appVer, vid, "", guid, tm)：

   参数	含义	备注
   platform / appVer	端标识、客户端版本	决定签名分支
   vid	视频 ID	绑定具体内容
   guid	设备/用户标识	取不到时随机生成 32 位
   tm	时间戳	防重放，服务端校时效
   ""	空占位	版本演进留下的坑位

2. WASM 计算（黑盒）：JS 通过 Emscripten 的 cwrap("getckey","string",[...]) 把参数喂进 WASM 模块，里面做参数/时间戳校验、拼装、摘要/加密，吐出 cKey 字符串（当前 encryptVer=9.1；更早的 8.1 曾是纯 JS 的函数 a()，后来才搬进 WASM 加固）。这段逻辑是混淆的，本文不展开其内部——因为对理解「它和 MSL 差在哪」没有必要。

3. 服务端校验（getvinfo）：cKey 连同 guid、logintoken 等拼进对 vd.l.qq.com/proxyhttp 的 getvinfo 请求；服务端先验签防篡改、再校会员态，通过才返回 vinfo（含播放地址 url+pt）。若是 DRM 内容，解密密钥再由 license 服务器单独下发、在 TEE 内解。

12.2 逆向它，为什么还是「抓边界」比「读混淆」值

cKey 从纯 JS 搬进 WASM，就是为了抬高静态阅读成本。但这恰恰印证了本文反复讲的方法论——盯可控边界，而不是硬啃混淆内部：

结论和 MSL 那条链路是一样的：要复现一个签名，先把它当成一个「给定输入、产出输出」的 oracle（§5.3 对 CryptoSession 是同一姿势）。多数时候你根本不需要读懂 WASM 里的混淆逻辑，只要能在边界上稳定地喂参数、拿签名，就够构造合法请求了。区别只在 oracle 的载体：MSL 是设备 CDM，cKey 是浏览器里的 WASM。

12.3 cKey 与 MSL：都在「客户端做密码学」，但签的东西完全不同

把两者摆到一起，就能看清为什么说「cKey 最接近、但仍不是 MSL」：

🧑‍🔬 [Human: 横向对比判断] 两者都体现了在 TLS 之外增加应用层请求保护的思路。但 cKey 主要给请求参数增加认证，MSL 还可以提供 payload 机密性，并把消息与 entity/user/session 上下文绑定。更准确的判断是：单独获得 MSL token 通常不足以构造新消息，还需要对应 session key 或可调用的 crypto capability；该能力是否必须来自硬件设备，则取决于实际 entity authentication 与 Key Exchange。

AI 工具使用边界

本文研究过程未使用 AI 辅助工具进行核心逆向分析、协议结构判断或安全评估。具体而言：

总结：协议逆向的核心难点不在「知道该做什么」，而在「判断当前卡在哪一层、下一步该试什么」。这类交互式、状态依赖的推理链路，在本文写作时（2026 年 8 月）仍处于 AI 辅助的能力边界之外。AI 擅长的是给定明确输入后的格式转换和批量处理，而不是在 502 和可能的二十种原因之间做排除法。

十三、结语：这次逆向真正沉淀下来的东西

这篇 MSL 分析和前面的 Widevine / Chrome CDM 文章是同一条研究线的不同层面：

从研究路径看，本文是一次「向上走」：当底层白盒越来越硬，就去理解协议层；当协议层也加密签名，就回到真实客户端抓 bytes；当 bytes 对齐后，再用最小实现验证。

如果要把这次逆向压成几句能复用的东西，不是某个字段映射，而是几个能落到字节的判断：

• 先问在哪一层，再选工具。 卡在 HTTPS、MSL、Widevine 还是播放层，决定了该抓 SSL bytes、该 decode CBOR、还是该看 CDM challenge——工具（Frida / Ghidra）只是这些问题的答案，不是起点。
• 业务 JSON 正确 ≠ 线路格式正确。 payload 参数对，不代表 header envelope 的类型、签名输入、token 绑定对（§4、§六）。
• 单点成功 ≠ 链路闭环。 Key Exchange 成功不代表 Manifest / License 也对，licensedManifest 能稳定解密才算闭环（§七）。

这次逆向里，几张流程图不是写完文章后的装饰，而是过程中的压缩工具：当一条链路画不清楚时，通常说明自己还没真正理解它。后续如果 Netflix 改协议，最先该更新的也是这些图和 §四 的字节结构——因为它们能最快暴露「哪一层变了」。

最后再强调一次：本文是安全研究与协议理解记录，所有字节均为按结构重构的示意值，不含真实账号、cookie、ESN、设备密钥或内容密钥。真正值得复用的不是某份凭据，而是这套「分层 → 对照样本 → 抓 bytes → 最小复现 → 错误码验证」的方法。
