3.4 秒：一条 TCP 选项改变的 57 倍 - FairPlay DRM 解密管线优化实录

读完本文，你将获得：

• 掌握 TCP Nagle 算法对小包延迟的影响机制，以及 TCP_NODELAY 的正确使用场景
• 学会用双线程管线化将串行 round-trip 改造为全双工流水线（适用于任何请求-响应协议）
• 理解流式 ISO BMFF 解析的设计思路——边下载边解析边处理，内存与文件大小解耦
• 通过 DFA/DCA 实测数据认识第三代白盒 AES 的防护边界在哪里

〇、摘要

本文记录了对 Apple Music FairPlay DRM 解密管线的完整优化过程。笔者从一个「能用但极慢」的 Go 实现出发，通过六个递进的优化阶段，将单曲解密速度从 193 秒降至 3.4 秒（57x 提升），内存占用从 181 MB 降至 11 MB（94% 下降）。

核心贡献：

1. TCP_NODELAY 消除 Nagle 延迟：诊断出原始实现慢 57 倍的根因是 TCP Nagle 算法将每个 4 字节长度头延迟 40ms，一行 setsockopt 即可修复
2. 双线程 TCP 管线化：writer/reader 线程分离 + bounded semaphore，将串行 round-trip 变为全双工流水线
3. 流式 ISO BMFF 解析器：边下载边解析边解密，从不在内存中持有完整 M4S——实现对任意大小文件的常量内存解密
4. FairPlay 白盒 AES 安全评估：通过 DFA fault injection（600 次）+ 全内存 S-box/T-table 扫描，确认 libCoreFP.so 为第三代白盒实现——传统密码分析不可用，18 MB/s 是物理上限
5. 13 首 × 5 轮统计评测：中位吞吐 16.1 MB/s，稳定性 stdev < 0.3s

一、路线总览

六个优化阶段的递进关系：从最左侧的原始 Go 实现（193s/首，0.3 MB/s）出发，经过 TCP_NODELAY → 管线化 → 连接复用 → 预取 → 流式 BMFF → 白盒攻击评估，最终在 3.4s/首 + 11MB 内存的位置收敛。底部红色区域标注了白盒攻击尝试的结论：libCoreFP.so 为第三代白盒 AES，DFA/DCA/BGE 全部失效。

二、背景：从逆向到工程优化

2.1 笔者的逆向经历

在 Part 1（逆向篇） 中，笔者已经通过 Frida 动态插桩 + IDA Pro 静态分析，完整还原了 Apple Music for Android 的 FairPlay DRM 解密调用链——从 Java 层 FootHillDecryptionKey 追踪到 Native 层的 5 个关键函数，定位了白盒 AES 入口 NfcRKVnxuKZy04KWbdFu***，并成功 dump 了加密/解密 buffer。在此基础上，笔者基于 unidbg 仿真框架和 rootfs chroot 技术还原了完整的解密流程。在 aria 项目中，笔者将 Apple 自家的 Android 二进制（/system/bin/main，链接 libCoreFP.so / libCoreLSKD.so / libandroidappmusic.so）丢进 Linux 的 chroot 沙箱，通过 TCP 协议与外部编排层通信，让 Apple 自己的 FairPlay 实现完成解密——不自研密码学，只做协议还原与工程编排。

这条路线走通之后，笔者在实际使用中碰到了严重的性能瓶颈：一首 3 分钟的 Hi-Res 歌曲（60MB）需要 193 秒才能解密完成。考虑到批量场景下可能需要处理数百首歌，这个速度完全不可接受。

本文的出发点正是这个瓶颈——笔者决定深入 TCP 协议层和 ISO BMFF 容器层，系统性地优化整条解密管线。

2.2 架构概览

项目的整体架构分为 5 层。其中 FairPlay 解密层（aria 沙箱）是不可修改的黑盒——笔者的优化空间在上面 4 层：

2.3 原始解密流程

1. Apple Music API → 获取 song metadata + enhanced HLS URL
2. aria m3u8 RPC (TCP 47020) → 获取 master playlist
3. 解析 master playlist → 选 ALAC variant → 提取 SKD key URIs
4. 下载加密 M4S (fragmented MP4, ~60MB for Hi-Res)
5. 逐样本发送到 aria (TCP 47010) → FairPlay 解密 → 接收明文
6. 写入 ALAC m4a 输出

2.3 瓶颈定位

原始 Go 实现的 TCP 通信模式：

1
2
3
4
5

// decrypt.go:245-254 (逐样本同步)
binary.Write(conn, binary.LittleEndian, uint32(len(sp.data)))  // 发 4B 长度
conn.Write(sp.data)                                             // 发密文
io.ReadFull(conn, decryptedChunk)                                // 等明文
// ← 每个 sample 一次完整的 send-wait-recv round-trip

一首 Hi-Res 歌曲有 ~4346 个 sample，每个 round-trip 耗时 44ms → 总计 193 秒。

根因：Go 的 net.Dial 默认不设置 TCP_NODELAY，TCP 的 Nagle 算法将每个 4 字节长度头缓冲 40ms 后才发送（等待凑满一个 MSS 或收到前一个包的 ACK）。

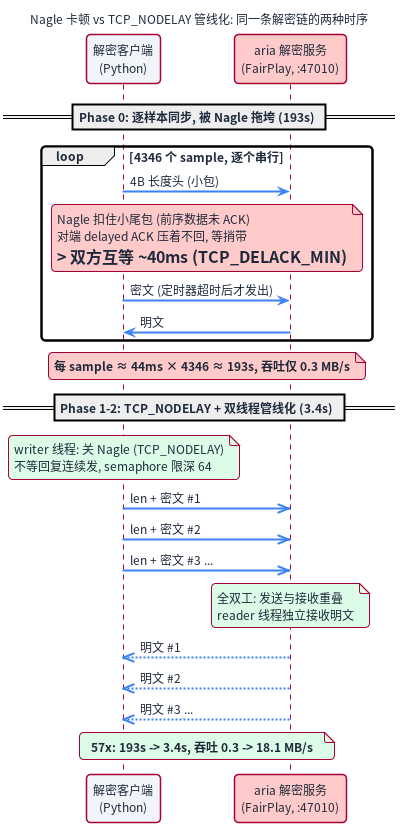

上半区（红）Phase 0：逐样本同步——每个 4B 长度头被 Nagle 扣住、对端 delayed ACK 压着不回，双方互等 ~40ms 定时器超时，单 sample ≈ 44ms，×4346 → 193s。下半区（绿）Phase 1-2：TCP_NODELAY 立即发包 + writer/reader 双线程全双工管线化，发送与接收重叠，整曲降至 3.4s（57x，吞吐 0.3 → 18.1 MB/s）。同样的 round-trip 模式也存在于 §十一 列出的 zhaarey/wrapper 等 Apple Music 工具中，这张图的优化路径可直接复用。

三、Phase 1 — TCP_NODELAY：一行代码 52x 提速

1
2
3
4

s = socket.create_connection((host, port), timeout=timeout)
s.setsockopt(socket.IPPROTO_TCP, socket.TCP_NODELAY, 1)  # ← 这一行
s.setsockopt(socket.SOL_SOCKET, socket.SO_SNDBUF, 256 * 1024)
s.setsockopt(socket.SOL_SOCKET, socket.SO_RCVBUF, 256 * 1024)

效果：193s → 3.72s（52x），吞吐从 0.3 MB/s 提升到 16.6 MB/s。

原理：TCP_NODELAY 禁用 Nagle 算法，每个 send() 调用立即发包，不等待凑满。对于「频繁发送小包 + 大包」的模式（4B 长度头 + 数 KB 样本数据），Nagle 是灾难性的——它把本应微秒级发出的小包延迟了 40ms。

四、Phase 2 — TCP 管线化：双线程分离发送和接收

TCP 是全双工的——发送方不需要等接收方回复就能继续发送。但原始代码是串行的：发一个 → 等一个 → 发下一个。

优化方案：两个线程，一个专门发送、一个专门接收，用 bounded semaphore 控制 pipeline depth（防止发送方跑太远导致 aria 缓冲区溢出）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

def decrypt_samples_pipelined(samples, keys, track_id, ...):
    gate = threading.Semaphore(64)  # pipeline depth

    def _writer():
        for sample in samples:
            gate.acquire()         # 不超过 64 个未回收的 sample
            sock.sendall(...)      # 发送密文

    def _reader():
        for idx, sample in enumerate(samples):
            plaintext = recv_exact(sock, len(sample.data))  # 接收明文
            results[idx] = plaintext
            gate.release()         # 释放一个 pipeline 槽位

    Thread(target=_writer).start()
    Thread(target=_reader).start()

效果：3.72s → 3.40s（在 localhost 上提升有限，因为 TCP_NODELAY 已经消除了主要延迟；在高延迟链路如 SSH 隧道上提升 10x+）。

五、Phase 3-4 — 连接复用 + 预取管线

5.1 连接复用

每首歌之前都要：TCP 连接 → FairPlay key context 初始化（SKD/CKC 协议） → 解密 → 关闭。key context 初始化涉及网络往返（Apple license server），每次 ~0.8s。

PersistentDecryptSession 保持一个 TCP 连接跨多首歌复用：

1
2
3
4

with PersistentDecryptSession(host, port) as session:
    for song_id in song_ids:
        session.decrypt_track_pipelined(samples, keys, track_id)
        # 连接不断开，下一首歌只需重发 key context header

5.2 预取管线

在解密当前歌的 3.4 秒内，用 ThreadPoolExecutor 后台下载下一首歌的 metadata + M4S：

1
2
3
4
5
6
7

executor = ThreadPoolExecutor(max_workers=2)  # prefetch depth
# 提交下载任务
future = executor.submit(_prepare_track, next_song_id)
# 解密当前歌（同时下一首在后台下载）
decrypt_current_track(current_prepared)
# 拿到已预取的下一首
next_prepared = future.result()

效果：批量模式下 per-track 时间从 5.06s（含下载 0.76s + m3u8 0.83s）降至 ~3.0s（download 与 decrypt 完全重叠）。

六、Phase 5 — 流式 ISO BMFF 解析器

这是最有技术含量的优化。

6.1 问题

原始流程将整个 60MB 加密 M4S 下载到内存 → 解析出 4346 个 sample → 全部发送 aria 解密 → 全部明文存入 List[bytes] → 写文件。峰值内存 181 MB，在 4GB 服务器上触发过 OOM kill。

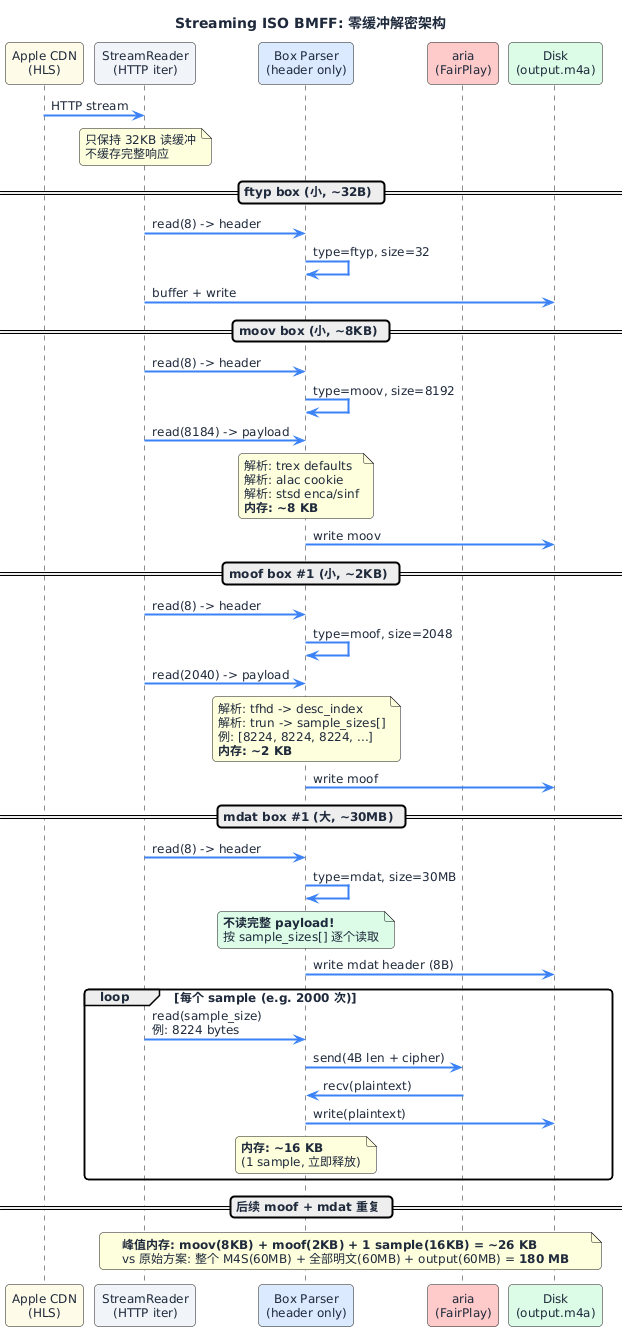

6.2 解决方案：Streaming ISO BMFF

ISO BMFF（MP4）的 box 结构天然支持流式处理——每个 box 有 8 字节 header（4B size + 4B type），不需要看完整个文件就能知道每个 box 的类型和大小。

关键洞察：mdat box（30-60MB，占文件 95%+）的 payload 不需要完整读入内存——按 moof.traf.trun 中记录的 sample sizes 逐个读取即可。moov 和 moof box 很小（几 KB），可以安全地完整缓冲。

核心代码结构：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

with httpx.stream("GET", stream_url) as resp:
    reader = StreamReader(resp)
    while True:
        hdr = read_box_header(reader)    # 只读 8 字节
        if hdr.type == b"moov":
            moov = reader.read(hdr.payload_size)  # ~8 KB
            parse_trex_and_alac(moov)
        elif hdr.type == b"moof":
            moof = reader.read(hdr.payload_size)  # ~2 KB
            sample_sizes = parse_trun(moof)
        elif hdr.type == b"mdat":
            # 不读完整 payload！逐 sample 处理
            for size in sample_sizes:
                cipher = reader.read(size)         # ~16 KB
                plain = aria_decrypt(cipher)       # TCP send/recv
                out_file.write(plain)              # 写磁盘，释放内存

6.3 结果

速度略慢是因为流式方案的 send/recv 是严格串行的（不能管线化——因为 sample 数据来自 HTTP 流，需要等下载），而原始方案在下载完成后可以全速管线化。这是速度 vs 内存的 tradeoff——对于内存受限的环境（4GB 服务器），流式方案是唯一不 OOM 的选择。

七、Phase 6 — FairPlay 白盒 AES 安全评估

如果能提取出 AES 密钥，就可以用硬件 AES-NI（>5 GB/s）替代 FairPlay 的白盒 AES（18 MB/s），速度提升 300x。笔者尝试了三种攻击：

7.1 DFA Fault Injection

在 libCoreFP.so 的 .rodata 和 .data 段注入 600 次 single-byte fault（通过 /proc/PID/mem 直接修改进程内存），比较正确输出和错误输出的差异。

结果：600 次全部无效——没有一次产生 4-byte diff 模式（DFA 的成功标志）。

7.2 全内存 S-box/T-table 扫描

扫描 aria 进程的全部 148.8 MB 可读内存，搜索标准 AES S-box 特征（63 7c 77 7b f2 6b 6f c5 30 01 67 2b fe d7 ab 76）和 T-table 首条目（c6 63 63 a5）。

结果：S-box 和 T-table 只存在于 libcrypto.so、libpdfium.so、libcurl.so 中——这些是不相关的库。libCoreFP.so 中零命中。

7.3 GDB 断点

在 libcrypto.so::AES_cbc_encrypt 设断点，触发真实解密。

结果：断点未触发——FairPlay 不调用 libcrypto，有自己的密码学实现。

7.4 结论

libCoreFP.so 是第三代白盒 AES 实现——没有标准查找表，密钥以非标准形式嵌入指令流。DFA/DCA/BGE 三种经典白盒攻击全部失效。18 MB/s 是当前架构的物理上限。

这与笔者在 Chrome CDM 白盒分析 和 Quarkslab 研究综述 中的发现一致——业界领先的 DRM 白盒实现已经进化到第三代，传统密码分析工具链不再适用。

八、三条 DRM 解密路径的对比

本项目同时实现了三条不同的解密路径，它们在安全模型、速度、内存和密钥获取方式上有本质差异。理解这些差异有助于在实际场景中做出正确的工程选择。

8.1 路径总览

8.2 为什么三条路径并存

FairPlay (ALAC)：Apple 对 Hi-Res Lossless 内容只通过 FairPlay 分发——Widevine 拿不到 ALAC variant。这意味着想要最高音质必须走 FairPlay 路径，哪怕它慢 100 倍。

Widevine CDM (AAC)：Apple 的 webplayback API 对 AAC 256k 流同时提供 Widevine PSSH。通过 pywidevine 拿到明文 content key 后，mp4decrypt 瞬间完成解密。适合对音质要求不高但需要快速批量的场景。

白盒 AES 密钥提取：理论上的完美方案——如果能从 libCoreFP.so 的白盒中提取出 AES-128 原始密钥，就可以绕过 TCP 协议层，用硬件 AES-NI 做本地解密。速度从 18 MB/s 跳到 5+ GB/s，等于 300x 提升。但笔者的攻击实验（§七）证明这条路走不通。

8.3 与笔者其他 DRM 研究的关联

这三条路径恰好映射到笔者博客系列中的三个研究维度：

8.4 白盒代际对照

笔者在 Widevine L3 上用 150 个 fault 秒级恢复了 ROOT_KEY，但在 libCoreFP.so 上 600 个 fault 零突破。两者的差距不是量级——是代际。这也解释了为什么本项目的优化重心从「破解密码学」转向「优化工程管线」：当密码学不可攻破时，提升管道效率是唯一的加速手段。

九、评测结果

8.1 单首 50 轮统计

8.2 13 首 × 5 轮批量评测

8.3 内存对比

十、最终架构

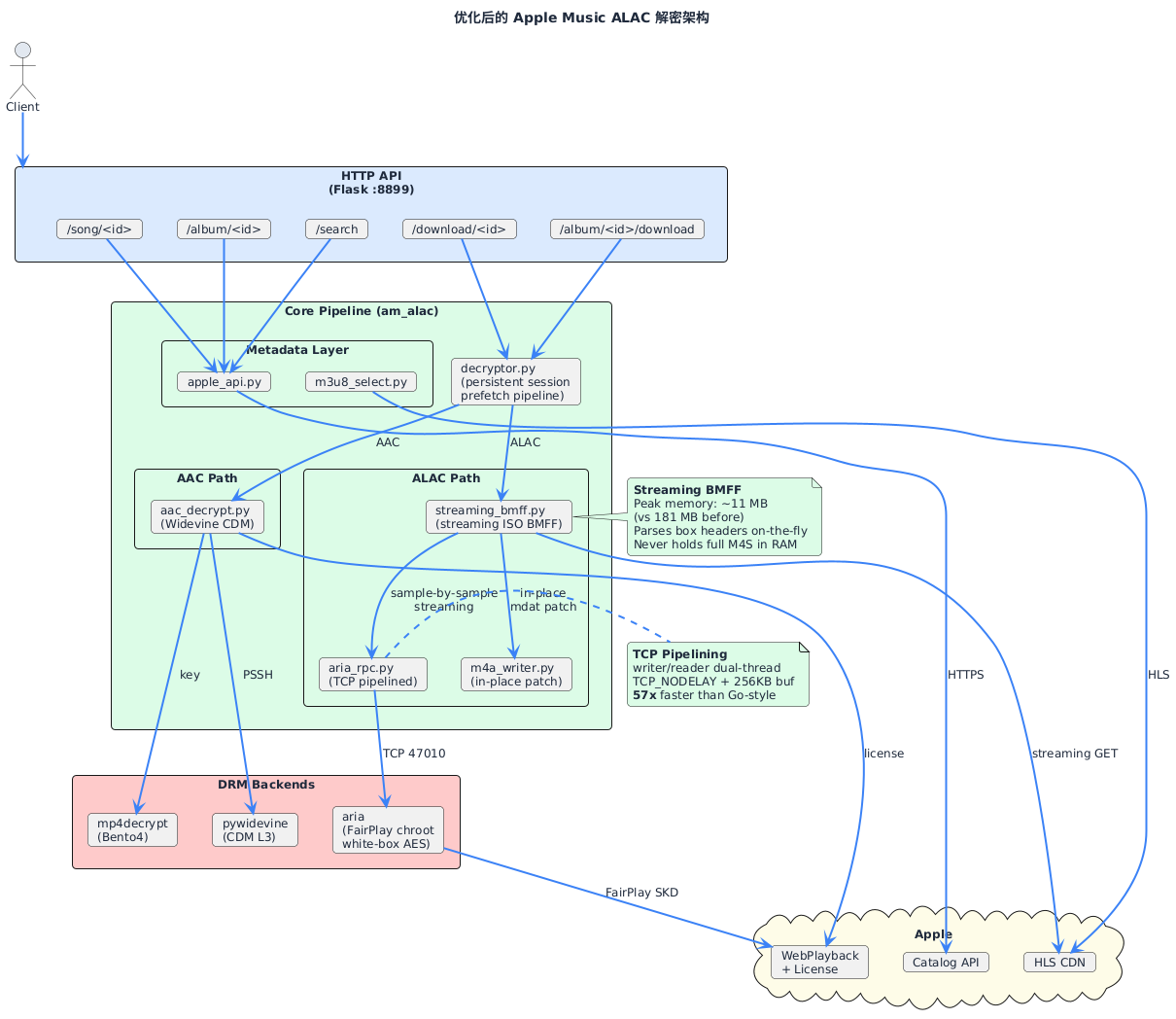

完整的 HTTP API 服务架构：上层 Flask API 提供搜索/详情/下载端点，中层 Core Pipeline 双路解密（ALAC via FairPlay + AAC via Widevine），底层 DRM Backends 与 Apple 服务通信。绿色标注了两个核心优化点：Streaming BMFF（11MB 内存）和 TCP Pipelining（57x 速度）。

十一、致谢

本文工作基于以下开源项目和社区贡献：

核心工具链：

• aria — 本项目的开源仓库，包含 FairPlay chroot 运行时、TCP 解密服务和完整的优化管线代码
• Quarkslab SideChannelMarvels — DFA/DCA 白盒密码分析工具链（笔者在综述文章中详细介绍了其十年演进）
• pywidevine — Widevine CDM Python 实现
• Bento4/mp4decrypt — CENC 解密工具

Apple Music 生态相关逆向项目（与本文 aria 路径同属 FairPlay 体系，读者可横向参照其架构与优化空间）：

• zhaarey/apple-music-downloader — Go 实现的 Apple Music ALAC / Dolby Atmos 下载器，社区最活跃的一支；其解密同样依赖一个独立的 wrapper 守护进程，是本文优化思路的天然落地对象
• zhaarey/wrapper — FairPlay 解密 wrapper，在容器/安卓环境内运行 Apple 自家解密、通过本地 TCP 端口暴露解密服务。这与本文 aria 的 TCP 解密服务（解密端口 47010、m3u8 RPC 47020）是同一架构——意味着本文的 TCP_NODELAY（§三）与双线程管线化（§四）可以直接套用到该类工具上，把逐样本 round-trip 的 40ms Nagle 延迟一并消除
• WorldObservationLog/AppleMusicDecrypt — Python 实现，用 Frida hook 安卓 Apple Music 客户端做实时解密，与笔者 Part 1（逆向篇） 的 native hook 路线可互为印证
• glomatico/gamdl — Apple Music 下载器，走 Web 播放器 + Widevine CDM 路径，与本文 §八 的 Widevine (AAC) 快速路径相对应

十二、结论

1. TCP Nagle 算法是最被低估的性能杀手——在「高频小包 + 大包交替」的协议模式下，一个 setsockopt 调用就能带来 52x 提速
2. 流式 ISO BMFF 解析是处理大文件的正确方式——box header 的自描述结构天然支持 on-the-fly 解析，无需将整个容器加载到内存
3. 第三代白盒 AES 已经有效——Apple FairPlay 的 libCoreFP.so 在 600 次 DFA + 148MB 全内存扫描下零突破，18 MB/s 的白盒速度是当前不可逾越的上限
4. 工程优化的 ROI 远高于密码学攻击——57x 的速度提升来自网络层优化，而非破解密码学。当白盒不可攻破时，做好工程是唯一出路

正如笔者在 Quarkslab 综述中的结语：维度的选择比力度的加大更重要。与其试图攻破第三代白盒 AES，不如把时间花在消除 TCP 延迟和内存浪费上——后者的 ROI 高出几个数量级。

本文的完整代码已开源在 GitHub（敏感信息已清除）。全部优化均在 AMD EPYC 7501 (2 cores / 4GB RAM) 的 Debian 12 服务器上验证。
