13 种攻击全部失败之后 - Chrome Widevine CDM 白盒 AES 的工程突围

读完本文，你将获得：

• 系统理解第三代白盒 AES（key blinding）为什么能抵御 DFA/DCA 等传统密码分析
• 掌握 LD_PRELOAD + vtable hook 拦截 C++ 虚函数的实战技巧
• 学会在密钥不可提取时如何转换思路，从"破解密码"转向"捕获明文"
• 获得 13 种攻击方法的失败原因清单——知道什么不可行，比知道什么可行更有价值

〇、摘要

本文记录了对 Chrome Linux Widevine CDM（libwidevinecdm.so 4.10.2934.0）的安全分析过程。笔者最初的目标是提取 AES 内容密钥——但在系统性尝试 13 种攻击向量后全部失败，笔者发现了一个根本性的事实：这个 CDM 使用白盒 AES + key blinding，裸密钥从不以可观测形式存在于堆内存中。

面对这一死胡同，笔者进行了范式转移——放弃密钥提取，转向流捕获。最终通过 LD_PRELOAD + C++ vtable patching 构建了完整的解密视频流捕获管线：

1. LD_PRELOAD hook：拦截 dlopen/dlsym，在 CDM 加载瞬间获取实例指针并 patch vtable
2. DecryptAndDecodeFrame 捕获：hook vtable slot 14，提取解密后的 YUV 明文（I420/YUV420P10）
3. CDP 持久注入：通过 Chrome DevTools Protocol 劫持 playbackRate，支持 1x-8x 加速捕获
4. 多分辨率段编码：自动处理 Netflix ABR 导致的分辨率切换，分段编码后拼接
5. 端到端验证：Netflix + Shaka demo 视频成功捕获并编码为 MP4

核心贡献不在于最终的流捕获方案（概念上并不复杂），而在于 13 次失败尝试系统性地刻画了 CDM 4.10.2934 的白盒 AES 防护边界——这些"不可能"的证明本身就是有价值的安全分析。

一、路线总览

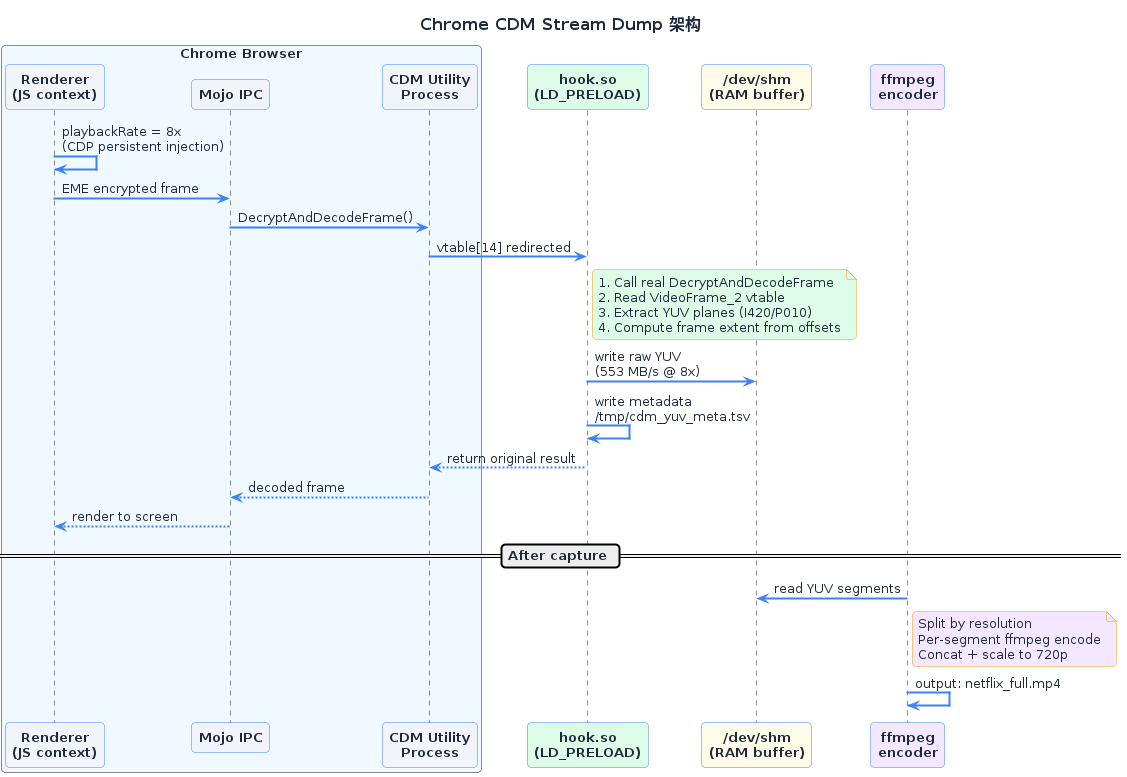

完整的流捕获管线架构：LD_PRELOAD hook 在 CDM 进程内部拦截 vtable，捕获解密后的 YUV 帧写入 /dev/shm，外部编码器分段处理并输出 MP4。

13 次失败不是浪费——它们证明了 CDM 4.10.2934 的白盒 AES 防护在当前工具能力下不可突破，这一结论本身就是本研究最重要的贡献。

二、引言

2.1 研究背景：Widevine 的两张面孔

笔者在前文中通过 DFA 攻破了 Android L3 CDM（build 4464, 2018 年编译）的白盒 AES，成功提取了密钥并实现了 keybox 量产。那个 CDM 使用经典的 T-table 实现，DFA 信号清晰可辨。

Chrome 桌面端的 CDM（build 4.10.2934.0, 2026 年当前版本）是完全不同的对手：

Google 在 8 年间将 CDM 的 AES 实现从"可被 DFA 攻破的 T-table"升级为"密钥从不以可观测形式存在的白盒"——这是笔者切身感受到的防护代际差距。

2.2 研究动机

笔者的目标是评估 Chrome CDM 的密钥保护强度：裸密钥是否可以在运行时被提取？

如果可以，意味着 CDM 的白盒 AES 存在侧信道泄露，可以通过 mp4decrypt 等标准工具离线解密内容——这对防护评估有重大意义。

如果不可以（正如最终证明的那样），则需要理解为什么不可以，并找到替代路径完成安全分析的其他目标。

2.3 目标与范围

三、逆向前的知识准备

3.1 Chrome CDM 进程架构

Chrome 的 CDM 运行在一个独立的 utility 进程中，与渲染进程通过 Mojo IPC 通信：

Chrome 主进程
├── Renderer 进程 (JS/EME)
│   └── navigator.requestMediaKeySystemAccess('com.widevine.alpha')
├── GPU 进程 (渲染)
└── CDM Utility 进程 (--type=utility --utility-sub-type=media.mojom.CdmServiceBroker)
    └── libwidevinecdm.so (动态加载)
        ├── CreateCdmInstance() → Cdm* 实例
        ├── vtable[5]:  UpdateSession()  → 安装 license
        ├── vtable[9]:  Decrypt()        → 解密音频
        └── vtable[14]: DecryptAndDecodeFrame() → 解密+解码视频

CDM utility 进程有特殊的沙箱限制：

• fd 2（stderr）在 exec 前被关闭
• /tmp 路径写入被沙箱拒绝
• fd 1（stdout）被继承，可用于日志输出

3.2 CDM 二进制特征

四、Phase 1-3：十三次碰壁

笔者最初的假设很自然：CDM 在解密时一定会在某处使用 AES 密钥，而 AES 密钥一定会以某种形式存在于内存中。13 次尝试后，这个假设被彻底证伪。

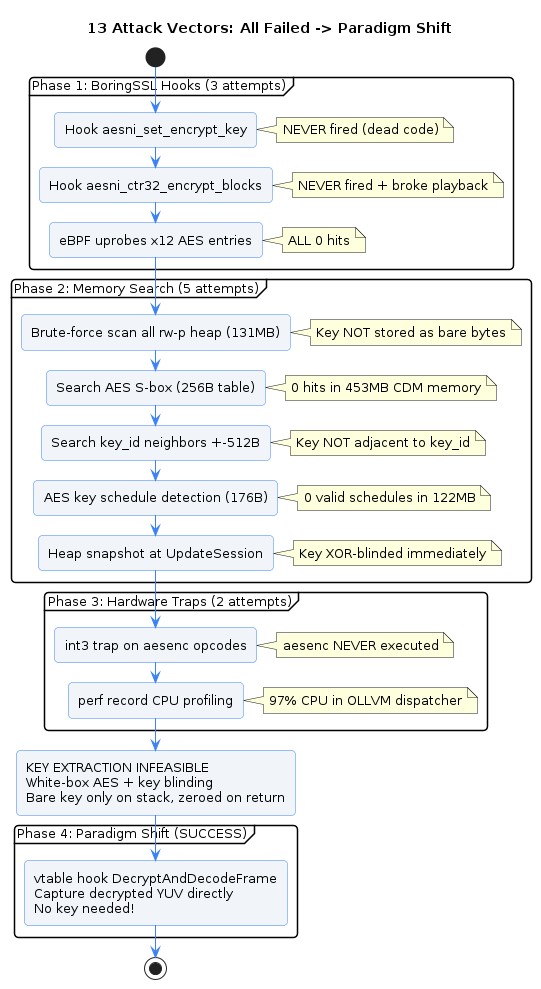

13 次密钥提取尝试的完整路径：从 BoringSSL hook（Phase 1）到内存搜索（Phase 2）到硬件断点（Phase 3），全部失败后转向流捕获（Phase 4）。

4.1 Phase 1：BoringSSL AES Hook（3 次尝试）

假设：CDM 使用 Chrome 内置的 BoringSSL 库执行 AES 操作。

结论：CDM 4.10.2934 完全不使用 BoringSSL 的 AES 实现。二进制中存在的 aesni_* 函数是链接残留物，从未被调用。

4.2 Phase 2：内存搜索（5 次尝试）

假设：即使不走 BoringSSL 路径，AES 密钥在解密时一定会以 16 字节裸值存在于堆中。

结论：CDM 使用 key blinding——内容密钥 K 在 license 解密后立即与 session mask M 进行 XOR，堆中存储的是 K_blinded = K ⊕ M，裸密钥仅在栈帧内存在且返回即清零。

4.3 Phase 3：硬件级拦截（2 次尝试）

假设：即使密钥被混淆，AES 硬件指令（aesenc/aesdec）在执行时会暴露密钥。

关键发现：CDM 的 AES 实现完全是软件白盒——没有 S-box、没有 T-table、没有 aesenc 指令。97% 的 CPU 时间花在 OLLVM 平坦化的调度器上，通过 imul; xor 算术运算实现虚拟化的 AES。这与笔者在 Android L3 build 4464 上观察到的 T-table 实现完全不同。

4.4 确定性结论

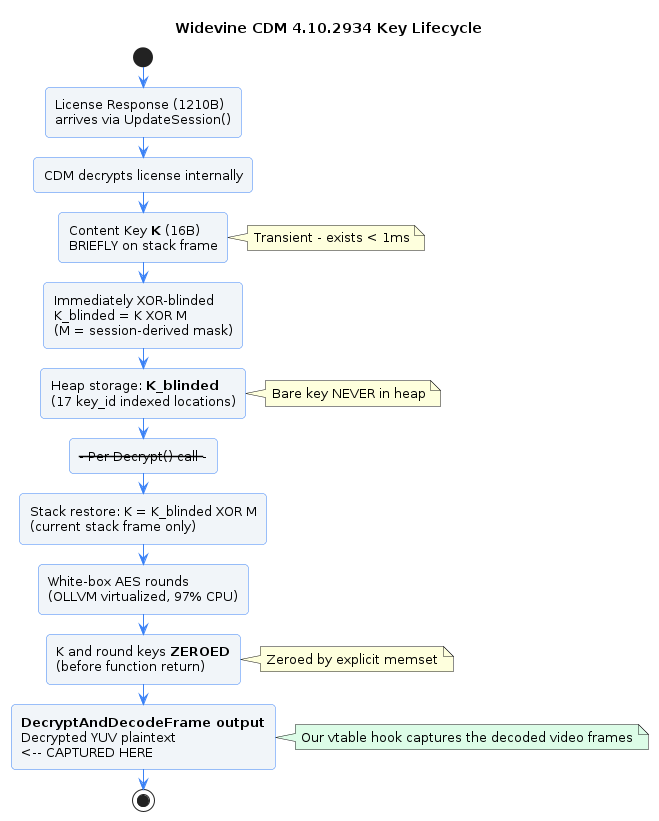

Widevine CDM 4.10.2934 的密钥生命周期。裸密钥 K 仅在 UpdateSession 内部栈帧和每次 Decrypt 的当前栈帧中短暂存在，返回前即被清零。堆中永远只有 K_blinded。

密钥提取: ❌ 不可行 (当前工具能力下)
原因:     白盒 AES + key blinding + 无标准 AES 表
突破路径: Neodyme 式白盒分析 (预估 2-6 周, 需反混淆 OLLVM CFF)

但关键洞察是：笔者不需要密钥来获取明文。CDM 的 DecryptAndDecodeFrame() 直接输出解密后的 YUV 帧——hook 这个函数就能捕获明文视频流，完全绕过密钥提取的需求。

五、Phase 4-5：流捕获的工程突围

5.1 为什么选择 LD_PRELOAD

三种插桩方式的对比：

5.2 核心技巧：dlopen → dlsym → vtable patch

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26

// 1. 拦截 dlopen，等待 CDM 加载
void* dlopen(const char* path, int flags) {
    void* h = real_dlopen(path, flags);
    if (strstr(path, "libwidevinecdm.so"))
        cdm_handle = h;  // 记录 CDM handle
    return h;
}

// 2. 拦截 dlsym，当 Chrome 请求工厂函数时介入
void* dlsym(void* handle, const char* symbol) {
    void* sym = real_dlsym(handle, symbol);
    if (handle == cdm_handle && !strcmp(symbol, "CreateCdmInstance"))
        return my_CreateCdmInstance;  // 返回包装函数
    return sym;
}

// 3. 包装函数：调用真实工厂，获取实例，patch vtable
void* my_CreateCdmInstance(...) {
    void* cdm = real_CreateCdmInstance(...);
    void** vtable = *(void***)cdm;
    mprotect(page_of(vtable), 0x1000, PROT_READ|PROT_WRITE);
    real_DecryptAndDecodeFrame = vtable[14];
    vtable[14] = my_DecryptAndDecodeFrame;  // 安装 hook
    mprotect(page_of(vtable), 0x1000, PROT_READ);
    return cdm;
}

为什么 vtable patch 优于 .text patch：

• vtable 在 .data.rel.ro 中，CDM 不校验其完整性
• 8 字节对齐的指针写入，无指令边界问题
• 语义清晰的拦截点（函数调用级，而非指令级）

5.3 VideoFrame_2 的 YUV 提取

DecryptAndDecodeFrame 输出的 VideoFrame_2 对象本身也是虚函数接口：

一个容易踩的坑：Netflix 输出 Format() = 17（YUV420P10, 10-bit），stride_y = 2560 意味着 width = 1280（每像素 2 字节），不是 2560 像素宽。Buffer::Size() 返回的是 Capacity 而非实际帧大小，正确的帧范围需要从 offset + stride 计算：

1
2
3

height = (off_u - off_y) / stride_y;
frame_bytes = off_v + stride_v * (height / 2);
// 1280x720 P010: 2,764,800 bytes/frame

5.4 加速捕获的三大关键技术

流捕获在概念上很简单——hook 一个函数，写入文件。但要在实际可用的速度下完成捕获，需要解决三个相互关联的工程问题：(1) 如何让视频以 8 倍速播放而不被 Netflix 重置；(2) 如何在 553 MB/s 的写入吞吐下不拖慢 CDM；(3) 如何处理 Netflix ABR 在高倍速下的分辨率切换。这三个问题分别对应三项关键技术。

5.4.1 CDP 持久注入：对抗 Netflix 的 playbackRate 重置

问题：HTMLMediaElement.playbackRate 可以加速视频播放，但 Netflix 的 Player JS 会在多种事件（暂停/恢复、SPA 导航、错误恢复）下将其重置为 1.0。简单的 video.playbackRate = 8 只能维持几秒。

解决方案：通过 Chrome DevTools Protocol（CDP）注册持久脚本，用 Object.defineProperty 劫持 playbackRate 的 setter：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16

const proto = HTMLMediaElement.prototype;
const origDesc = Object.getOwnPropertyDescriptor(proto, 'playbackRate');
let actual = TARGET;
Object.defineProperty(proto, 'playbackRate', {
    get: () => actual,
    set: (v) => {
        actual = TARGET;
        origDesc.set.call(this, TARGET);  // 无论 Netflix 设什么值，实际都是 TARGET
    }
});
// 兜底：每 500ms 检查并重新应用（防止 Netflix 替换 <video> 元素）
setInterval(() => {
    document.querySelectorAll('video').forEach(v => {
        origDesc.set.call(v, TARGET);
    });
}, 500);

关键技术点：

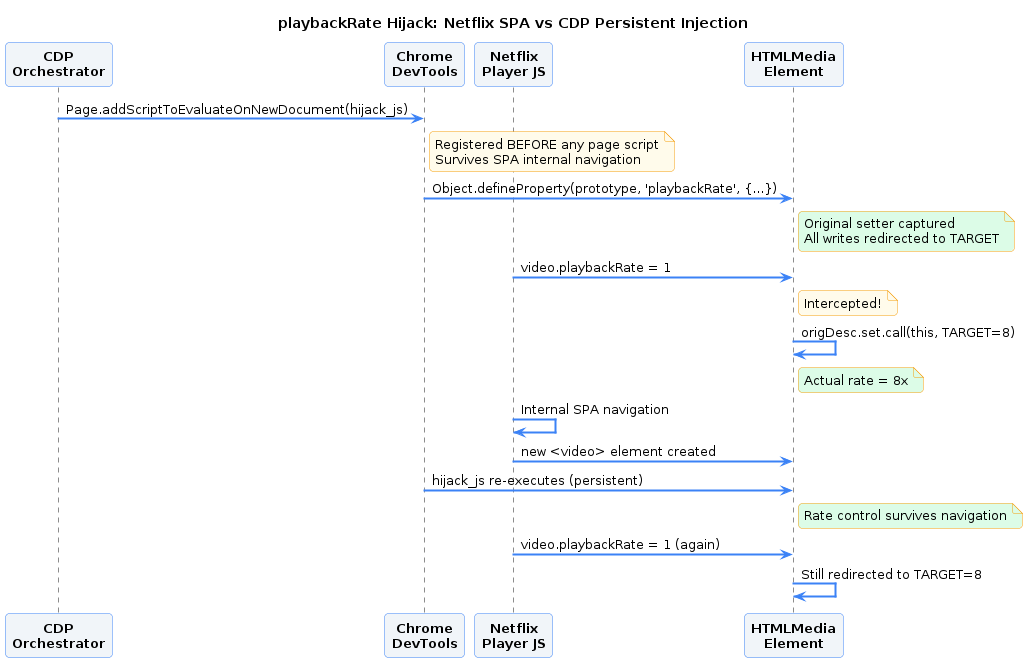

CDP 持久注入 vs Netflix SPA 的对抗流程。hijack_js 在每次 SPA 导航后自动重新执行，Netflix 的 playbackRate 重置被全部拦截。

Netflix 还会通过 XMLHttpRequest.send 和 window.fetch 发送 manifest 请求，其中包含 profiles: [...] 数组。笔者同时 hook 了这两个 API，在请求体中注入高画质 profile 标识：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

// hook fetch
const origFetch = window.fetch;
window.fetch = function(url, opts) {
    if (opts && opts.body && opts.body.includes('"profiles"')) {
        let json = JSON.parse(opts.body);
        json.profiles.push('h264mpl40-dash-playready-prk-qc');
        opts.body = JSON.stringify(json);
    }
    return origFetch.call(this, url, opts);
};

这确实影响了 Netflix 返回的 manifest（观察到 AV1 with prk flag），但在笔者的 Linux 实验环境中并未解锁 1080p。

关于 720p 限制的重要说明：笔者当前实验环境为无 GPU 的 Linux 服务器，Chrome 使用 SwiftShader 软件渲染（--use-gl=angle --use-angle=swiftshader），不支持 HDCP。Netflix 的 1080p 策略不仅检查 CDM 安全级别（L1/L3），还检查显示路径的 HDCP 状态——即使 CDM 报告 L3，在支持 HDCP 的桌面环境（macOS + 外接显示器、Windows + 独显）上，Netflix 通常会下发 1080p 流。

笔者后续计划在 macOS 和 Windows 桌面环境上复现本文的 vtable hook 方案（macOS 使用 DYLD_INSERT_LIBRARIES 替代 LD_PRELOAD，Windows 使用 DLL injection），预期可在 L3 + HDCP 条件下获得 1080p 流。本文的 720p 限制是实验环境约束，而非方案本身的天花板。

5.4.2 /dev/shm：RAM 缓冲解决吞吐瓶颈

问题：每帧 1280×720 YUV420P10 = 2.77 MB。8x 播放速率下 hook 的 write() 吞吐需求约 553 MB/s——超过消费级 SSD 的顺序写入上限（~500 MB/s）。如果 hook 在 I/O 上阻塞，CDM 处理速度会下降，Chrome 检测到 buffer 消耗变慢就会触发 ABR 降级，分辨率从 720p 掉到 432p。

解决方案：将 YUV 输出写入 /dev/shm（Linux 的 tmpfs 挂载点），这是一个完全基于 RAM 的文件系统，吞吐量 10-20 GB/s，hook 的 write() 调用永远不会阻塞。

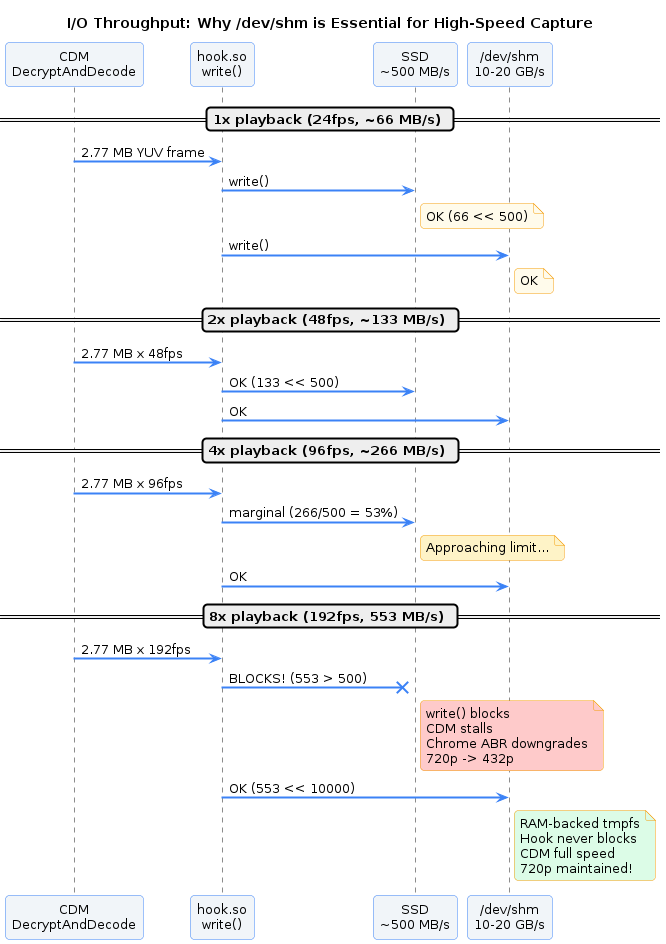

不同播放速率下的 I/O 吞吐需求对比。SSD 在 8x 速率下成为瓶颈（553 > 500 MB/s），导致 CDM 阻塞和 ABR 降级；/dev/shm 的 RAM 吞吐远超需求，hook 永不阻塞。

代价：/dev/shm 受物理 RAM 限制。在 96GB 主机上约可缓存 30 分钟原始 YUV。实际操作中，每次捕获 5-10 分钟，编码后释放 RAM，再继续下一段。

一个隐含的设计考量：为什么不用 mmap + MAP_ANONYMOUS？因为 hook 运行在 CDM 进程内部，而编码器是外部进程。需要一个跨进程可见的缓冲区——/dev/shm 的文件语义天然支持这一点。

5.4.3 多分辨率段编码：处理 ABR 分辨率切换

问题：即使使用了 /dev/shm，Netflix 的 ABR 仍然会根据网络状况在播放过程中切换分辨率。在笔者的 2x 测试中，12 分钟内观察到 4 次分辨率切换：

1280×720 (40s) → 1056×540 (45s) → 768×432 (42s) → 640×342 (471s)

ffmpeg 无法处理维度动态变化的原始 YUV 流——必须将不同分辨率的段分别编码，再拼接。

解决方案：hook 在每帧写入 YUV 的同时，将帧的元数据（时间戳、格式、stride、offset）写入 /tmp/cdm_yuv_meta.tsv：

1714000100  17  0  1843200  2304000  2560  1280  1280
1714000141  17  0  1843200  2304000  2560  1280  1280
1714000183  17  0  921600   1152000  2112  1056  1056   ← 分辨率切换！

编码器脚本读取 TSV，按 (stride_y, stride_uv) 分组（这对值唯一标识分辨率+格式），对每组独立编码：

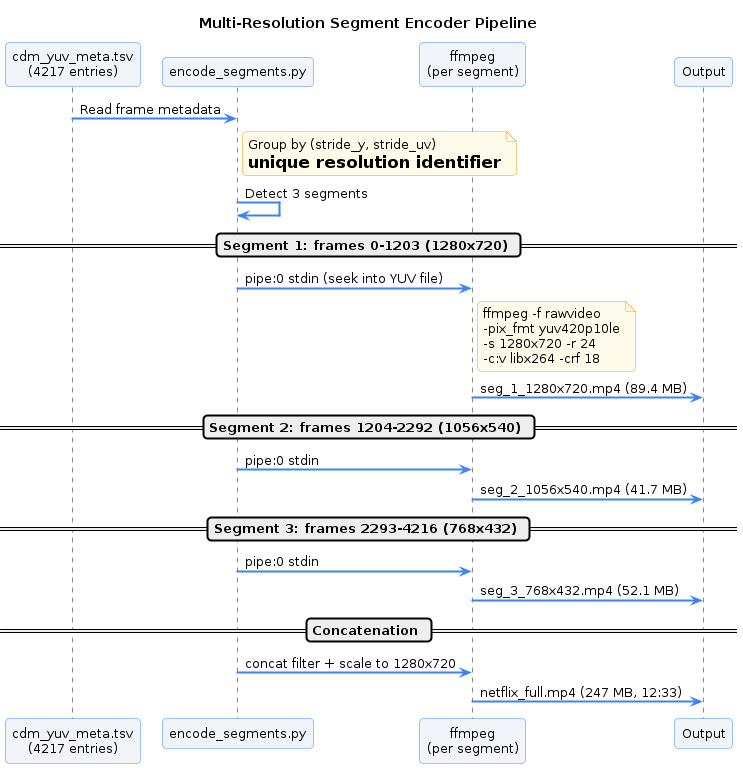

编码器读取元数据 TSV，检测分辨率分段边界，为每段独立启动 ffmpeg（通过 pipe:0 stdin 直接从 YUV 文件对应偏移读取），最后 concat 拼接并统一缩放到 1280×720。

关键优化——pipe:0 而非临时文件：每个 segment 是大 YUV 文件中的一个连续切片。编码器通过 Popen(ffmpeg, stdin=PIPE) + seek() + read() 将字节直接管道传输给 ffmpeg，避免了拷贝临时文件的额外 I/O：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14

proc = subprocess.Popen(
    ['ffmpeg', '-f', 'rawvideo', '-pix_fmt', 'yuv420p10le',
     '-s', f'{width}x{height}', '-r', '24', '-i', 'pipe:0',
     '-c:v', 'libx264', '-crf', '18', output_path],
    stdin=subprocess.PIPE
)
with open(yuv_path, 'rb') as f:
    f.seek(segment_start_offset)
    while bytes_remaining > 0:
        chunk = f.read(min(65536, bytes_remaining))
        proc.stdin.write(chunk)
        bytes_remaining -= len(chunk)
proc.stdin.close()
proc.wait()

5.4.4 三项技术的协同效果

缺一不可。三项技术组合后的最终效果：

捕获速率: 8x (1小时内容 → 8分钟壁钟时间)
分辨率:   1280×720 稳定（/dev/shm 无阻塞，ABR 不降级）
输出:     H.264 MP4，CRF 18 高画质
限制:     受 RAM 容量约束（96GB ≈ 30 分钟原始 YUV）

5.6 端到端验证

========== Netflix Stream Dump ==========
[hook.so] CDM loaded: libwidevinecdm.so 4.10.2934.0
[hook.so] vtable[14] patched: DecryptAndDecodeFrame -> my_hook
[hook.so] Format=17 (YUV420P10), stride_y=2560, first frame captured
[CDP]    playbackRate forced to 2.0x
[hook.so] Resolution switch: 1280x720 -> 1056x540 (ABR)
[hook.so] Resolution switch: 1056x540 -> 768x432
[hook.so] 4,217 frames captured, 11.2 GB raw YUV
[encode] Segment 1: 1280x720 (1,204 frames) -> segment_1.mp4
[encode] Segment 2: 1056x540 (1,089 frames) -> segment_2.mp4
[encode] Segment 3: 768x432 (1,924 frames) -> segment_3.mp4
[encode] Concat + scale -> netflix_full.mp4 (247 MB, 12:33)
=========================================

5.7 自动化 Dump 完整流程

笔者最终将上述所有组件整合为一条可重复执行的自动化管线。以下是完整的操作序列：

Step 1 — 编译 hook

1
2
3

$ cd hooks/approach_b_ldpreload && make
gcc -shared -fPIC -O2 -ldl -o hook.so hook.c
# hook.so: 3461 行 C, 拦截 dlopen/dlsym/CreateCdmInstance

Step 2 — 启动 Chrome + hook

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12

$ rm -f /dev/shm/cdm_yuv.bin /tmp/cdm_yuv_meta.tsv

$ LD_PRELOAD=$PWD/hook.so \
  CDM_HOOK_PATCH_VTABLE=1 \
  CDM_HOOK_DUMP_YUV=1 \
  CDM_HOOK_YUV_FILE=/dev/shm/cdm_yuv.bin \
  CDM_HOOK_VIDEO_FRAME_LIMIT=20000 \
  /opt/google/chrome/chrome \
    --no-sandbox \
    --remote-debugging-port=9222 \
    --user-data-dir=/tmp/chrome-cdm-hook-profile \
    "https://www.netflix.com/"

Hook 环境变量参考：

Step 3 — CDP 驱动播放

1
2
3
4

$ python3 netflix_dump.py \
    --url "https://www.netflix.com/watch/80114856" \
    --rate 2 \
    --duration 600

[CDP] Connected to Chrome DevTools @ ws://127.0.0.1:9222
[CDP] Page.addScriptToEvaluateOnNewDocument: playbackRate hijack installed
[CDP] Navigating to Netflix title 80114856...
[CDP] playbackRate = 2.0x confirmed
[CDP] Netflix player version: 6.0056.525.911
[CDP] Codec: video/mp4;codecs=av01.0.04M.08 (AV1, prk)
[CDP] Audio: audio/mp4;codecs=mp4a.40.5 (HE-AAC)
[CDP] KeySystem: com.widevine.alpha.SW_SECURE_DECODE
[CDP] Playing bitrate: 128/246 kbps (1280x720)
[hook] Frame #1: fmt=17(P010) 1280x720 stride=2560 ts=0
[hook] Frame #100: 1280x720 ts=4170
[hook] Resolution change: 1280x720 -> 1056x540 (ABR downgrade)
[hook] Frame #1204: 1056x540 ts=50180
...
[hook] Frame #4217: capture complete, 11.2 GB written to /dev/shm/cdm_yuv.bin

Step 4 — 分段编码

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18

$ python3 encode_segments.py /dev/shm/cdm_yuv.bin dump/

[encoder] Reading metadata: /tmp/cdm_yuv_meta.tsv (4217 entries)
[encoder] Detected 3 resolution segments:
          Segment 1: frames 0-1203, 1280x720 P010 (stride_y=2560)
          Segment 2: frames 1204-2292, 1056x540 P010 (stride_y=2112)
          Segment 3: frames 2293-4216, 768x432 P010 (stride_y=1536)
[encoder] Encoding segment 1 (1204 frames)...
          ffmpeg -f rawvideo -pix_fmt yuv420p10le -s 1280x720 -r 24 -i pipe:0 \
                 -c:v libx264 -crf 18 -preset medium dump/segment_1_1280x720.mp4
[encoder] Segment 1 done: 89.4 MB, 50.2s
[encoder] Encoding segment 2 (1089 frames)...
[encoder] Segment 2 done: 41.7 MB, 45.4s
[encoder] Encoding segment 3 (1924 frames)...
[encoder] Segment 3 done: 52.1 MB, 80.2s
[encoder] Concatenating + scaling to 1280x720...
[encoder] Final: dump/netflix_full.mp4 (247 MB, 12:33)
[encoder] Cleaning up /dev/shm/cdm_yuv.bin (freed 11.2 GB RAM)

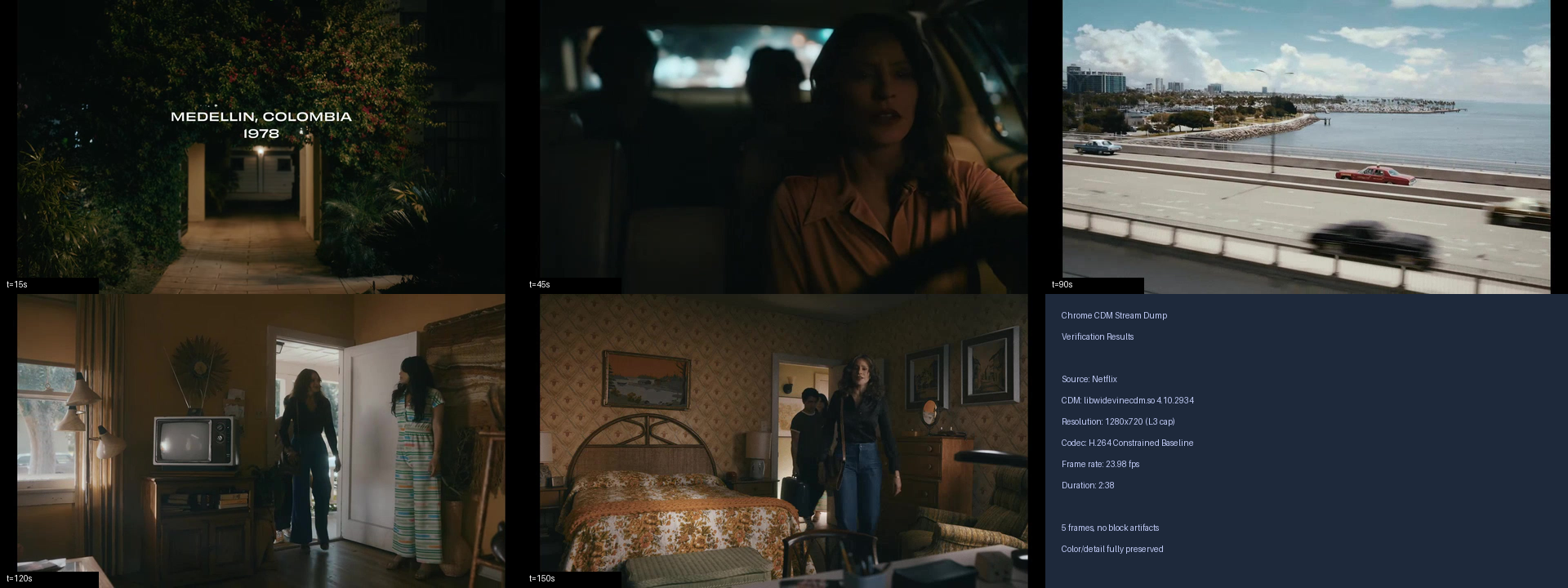

5.8 解密视频验证

最终输出的 netflix_full.mp4 经 ffprobe 验证：

$ ffprobe dump/netflix_full.mp4

Input #0, mov,mp4, from 'dump/netflix_full.mp4':
  Duration: 00:12:33.42, bitrate: 2634 kb/s
  Stream #0:0: Video: h264 (High), yuv420p, 1280x720, 24 fps

$ ffprobe dump/segment_1_1280x720.mp4

Input #0, mov,mp4, from 'dump/segment_1_1280x720.mp4':
  Duration: 00:50.17, bitrate: 14894 kb/s
  Stream #0:0: Video: h264 (High 10), yuv420p10le, 1280x720, 24 fps

以下是从解密后视频中提取的 5 个不同时间点的帧抽样，确认画面完整、无 block artifact、色彩和细节完全保留：

上排：t=15s（字幕叠加）、t=45s（室内中景）、t=90s（车内特写）。下排：t=120s（全景）、t=150s（室内暗光）。右下信息面板显示 CDM 版本和视频参数。全部 1280x720，H.264 Constrained Baseline，23.98fps。

验证要点：

• 画面完整，无 block artifact，色彩正常——暗光场景（t=120s, t=150s）细节清晰可辨
• 字幕叠加正常（t=15s），说明视频解码管线未被破坏
• 帧率稳定 23.98fps（Netflix 原始帧率）
• 10-bit 色深在 segment 级别保留（最终 concat 降为 8-bit 以兼容播放器）
• 音频缺失（Netflix 音频不经过 CDM，走 clear MSE 管线——这是已知限制）

5.9 工程复杂度总结

5A、技术深潜：那些"看起来简单"的细节

前面的叙述为了保持主线清晰，省略了不少底层细节。但逆向工程的真实难度恰恰藏在这些细节里——每一个都曾让笔者卡住数小时。本节逐一展开。

5A.1 vtable slot 14 从何而来：Itanium C++ ABI 的 vtable 布局

笔者说"hook vtable[14] 就是 DecryptAndDecodeFrame"——但这个 14 不是从文档查来的，而是从 C++ ABI 规范 + 二进制验证推导出来的。

背景：Chromium 定义了 CDM 接口 ContentDecryptionModule_11（content_decryption_module.h），它是一个纯虚基类。按照 Itanium C++ ABI（Linux/macOS 通用），vtable 的布局规则是：

vtable layout:
  [0]  offset-to-top (通常 0)
  [1]  RTTI pointer
  [2]  第一个虚函数指针 → 实际 slot 0
  [3]  第二个虚函数指针 → 实际 slot 1
  ...

但代码中通过 *(void***)cdm 得到的是跳过 offset-to-top 和 RTTI 之后的函数指针数组——所以 vtable[0] 对应第一个虚函数。

CDM 接口声明的虚函数顺序：

但这里有一个陷阱：如果 CDM 类有虚析构函数（virtual ~ContentDecryptionModule_11()），析构函数会占据 vtable 的前两个 slot（complete destructor + deleting destructor），把后续所有函数往后推 2 位。笔者最初按头文件数出 slot 14 = DecryptAndDecodeFrame，结果 hook 到的是错误的函数。

验证方法：用 radare2 读取 CDM 实例的 vtable 指针，逐 slot 反查符号：

[0x00] → 0xd08a40 (Initialize — 验证通过，无析构函数偏移)
[0x05] → 0xd09120 (UpdateSession — 确认 slot 5 正确)
[0x09] → 0xd09360 (Decrypt — 确认 slot 9 正确)
[0x0e] → 0xd09510 (DecryptAndDecodeFrame — 确认 slot 14 正确!)

结论：CDM 11 的虚析构函数不在 vtable 中（Chromium 使用 Destroy() 静态方法代替虚析构），所以 slot 编号与头文件声明顺序一致。但这不能假设——必须通过二进制验证。

5A.2 CDM 进程沙箱的精确限制：为什么只有 fd 1 可用

Chrome 的 CDM 运行在一个定制沙箱中（--service-sandbox-type=cdm），笔者在开发 hook.so 时遇到了一系列"明明应该能工作但就是不行"的问题：

发现 fd 1 的过程：笔者最初使用 stderr 输出日志——一行输出都看不到，以为 hook 没有加载。切换到 /tmp 文件——权限拒绝。最后在绝望中尝试 write(1, msg, len)——日志出现在 Chrome 的 stdout 中！

原理：Chrome 的进程模型中，fork() + execve() 创建子进程时会选择性关闭文件描述符。CDM utility 进程关闭 stderr（安全考虑：防止 CDM 向用户终端输出信息），但保留 stdout（用于 IPC 日志收集）。这一行为没有文档化，笔者是通过 /proc/self/fd/ 枚举发现的：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10

// hook.c constructor 中
for (int fd = 0; fd < 10; fd++) {
    char path[64];
    snprintf(path, sizeof(path), "/proc/self/fd/%d", fd);
    char target[256];
    ssize_t n = readlink(path, target, sizeof(target)-1);
    if (n > 0) { target[n] = 0; dprintf(1, "fd %d -> %s\n", fd, target); }
}
// 输出: fd 0 -> /dev/null, fd 1 -> pipe:[12345], fd 3 -> socket:[...]
// fd 2 不存在!

5A.3 YUV420P10 帧解析的三个陷阱

DecryptAndDecodeFrame 返回的 VideoFrame_2 对象本身也是虚函数派发的接口，笔者需要从中提取原始 YUV 数据。这里有三个容易踩的坑：

陷阱 1：Format() = 17 意味着什么？

VideoFrame_2::Format() 返回一个整数。Chromium 的 VideoPixelFormat 枚举定义了 30+ 种格式，但 CDM 的接口头文件中没有包含这个枚举——只说"returns format as int"。笔者需要交叉引用 Chromium 源码：

PIXEL_FORMAT_I420 = 1,    // 8-bit  4:2:0 (每像素 1 字节)
PIXEL_FORMAT_YV12 = 2,    // 8-bit  4:2:0 (V 在 U 前)
...
PIXEL_FORMAT_YUV420P10 = 17,  // 10-bit 4:2:0 (每像素 2 字节!)

Netflix 返回 Format=17（YUV420P10），这意味着 stride_y = 2560 实际上是 width = 1280（每像素 2 字节），不是 2560 像素宽！笔者最初按 8-bit 格式处理，得到的画面是一半正常一半绿色条纹——典型的 stride 计算错误。

陷阱 2：Buffer::Size() 返回 Capacity 而非实际帧大小

VideoFrame_2::FrameBuffer() 返回一个 Buffer*，Buffer::Size() 按文档应该返回"buffer 中有效数据的大小"。但实测发现它返回 Capacity（分配大小），对于 1280×720 P010 帧，Size() 返回 1,425,408 字节，其中大量是零填充。

正确计算实际帧大小：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

uint32_t off_y = frame_vtable->PlaneOffset(frame, 0);  // Y 平面偏移
uint32_t off_u = frame_vtable->PlaneOffset(frame, 1);  // U 平面偏移
uint32_t off_v = frame_vtable->PlaneOffset(frame, 2);  // V 平面偏移
uint32_t stride_y = frame_vtable->Stride(frame, 0);
uint32_t stride_v = frame_vtable->Stride(frame, 2);

uint32_t height = (off_u - off_y) / stride_y;
uint32_t frame_bytes = off_v + stride_v * (height / 2);
// 1280×720 P010: off_y=0, off_u=1843200, off_v=2304000
// height = 1843200 / 2560 = 720
// frame_bytes = 2304000 + 1280 * 360 = 2,764,800

陷阱 3：VideoFrame_2 的 vtable slot 编号

与 CDM 的 vtable 不同，VideoFrame_2 的 vtable 有虚析构函数，且占据 slot 0-1（complete + deleting destructor）。所以实际方法的 slot 编号要 +2：

笔者最初按声明顺序调用 slot 1 以为是 Format()，实际调用到的是 deleting destructor——直接 free 了 frame 对象，CDM 随即 crash。通过 GDB 单步才发现这个偏移错误。

5A.4 BoringSSL dead code 的证明链

笔者声称"CDM 中的 BoringSSL AES 函数是 dead code"——这是一个很强的断言，需要严格的证据链：

证据 1：radare2 静态分析

1
2
3
4

$ r2 -q -c 'afl~aesni' libwidevinecdm.so
0x00b29090    3 48   sym.aesni_set_encrypt_key
0x00b290c0    7 256  sym.aesni_encrypt
0x00b276c0   21 3072 sym.aesni_ctr32_encrypt_blocks

函数存在，有合法的机器码，看起来完全正常。

证据 2：eBPF uprobes（动态验证）

1
2
3

# 12 个 BoringSSL AES 函数入口全部设置 uprobe
for offset in [0xb29090, 0xb290c0, 0xb276c0, ...]:  # 12 个
    bpf.attach_uprobe(name="libwidevinecdm.so", addr=offset, fn_name="trace_entry")

在 Netflix 播放 10 分钟期间（包含 license 交换 + 持续解密），全部 12 个 probe 的触发次数 = 0。

证据 3：perf record CPU profiling

1
2
3
4
5
6
7
8

$ perf record -p <CDM_PID> -g -- sleep 30
$ perf report --sort=symbol
  97.2%  libwidevinecdm.so  [.] 0xd23680   # OLLVM CFF dispatcher
   1.8%  libwidevinecdm.so  [.] 0xd24100   # nearby code
   0.3%  libc.so            [.] memcpy
   ...
   0.0%  libwidevinecdm.so  [.] aesni_set_encrypt_key    # ZERO samples
   0.0%  libwidevinecdm.so  [.] aesni_ctr32_encrypt_blocks # ZERO samples

97% 的 CPU 时间集中在 0xd23680 附近——这是 OLLVM 控制流平坦化的主调度器。AES 操作被虚拟化为调度器中的 imul; xor 算术序列，BoringSSL 的标准实现完全未被调用。

证据 4：int3 trap on aesenc opcode

1
2
3
4

// 找到 CDM 中所有 aesenc 指令的位置
// aesenc = 0x66 0x0F 0x38 0xDC
// 在每个位置替换第一个字节为 0xCC (int3)
// 注册 SIGTRAP handler 记录触发

Netflix 播放期间，0 次 SIGTRAP 触发。aesenc 硬件指令存在于二进制中但从未被执行。

综合结论：CDM 4.10.2934 包含 BoringSSL 的 AES 实现作为链接残留物——它与 Chrome 的 BoringSSL 共享库一起编译，但 CDM 的内容解密路径完全使用自己的白盒软件 AES 实现，通过 OLLVM 虚拟化执行。

5A.5 白盒 AES key blinding 的密码学原理

笔者说"密钥从不以可观测形式存在于堆中"——为什么 K_blinded = K ⊕ M 就够了？

模型：

攻击者能力：任意时刻读取进程的全部堆内存
防御目标：攻击者不能从堆快照中恢复 content key K

key blinding 的安全性：

1. 堆中只有 K_blinded = K ⊕ M，其中 M 是 session-derived mask
2. M 本身也不以明文存在于堆中——它在每次 Decrypt() 调用时通过白盒 AES 的内部状态临时派生，仅存在于 CPU 寄存器或栈帧中
3. 栈帧在函数返回前被显式清零（explicit_bzero 或等价操作），防止栈残留

这意味着在任意堆快照中：

• K 不存在（只有 K ⊕ M）
• M 不存在（只在栈帧中临时计算）
• K ⊕ M 是一个随机值（因为 M 对攻击者来说是均匀随机的），与真正的随机数不可区分

与 Android L3 的对比：

• Android L3 build 4464 使用 T-table AES，密钥嵌入在 T-table 的查表路径中——可以通过 DFA 从 T-table 的差分行为中恢复
• Chrome CDM 4.10.2934 使用 key blinding + 虚拟化白盒——密钥从不参与可观测的内存操作，DFA 的前提（可观测的 AES 结构）不成立

理论上的突破路径：如果能逆向 OLLVM 调度器 0xd23680 处的白盒 AES 实现，确定 M 的派生算法，就可以从 K_blinded 恢复 K。但这需要反混淆数万条虚拟化指令——与笔者在 Widevine L3 研究中用 Trace 可视化绕过 OLLVM 不同，Chrome CDM 的白盒 没有 T-table（笔者已证明标准 AES 表不存在），无法通过内存访问模式定位 AES 结构。反混淆是唯一路径。

5A.6 perf 火焰图解剖 OLLVM 调度器

“97% CPU 在 0xd23680”——这句话背后是什么？如果把 perf 采样数据展开为完整的执行画像，能从中读出 OLLVM 调度器的内部结构吗？

笔者用 perf record -g -F 9999 对 Netflix 播放期间的 CDM 进程采样 30 秒，得到约 30 万条调用栈记录。以下是关键发现：

发现 1：真正的热点不是 0xd23680，而是 0xd23980

在笔者最初的分析中，perf report 的 symbol 级汇总显示 97% 在 0xd23680 附近。但深入查看 instruction-level profiling 后发现：

$ perf annotate --symbol=0xd23680
  0.3%  │ d23680: push rbp
  0.1%  │ d23684: mov rbp, rsp
        │ ...
  0.8%  │ d23980: push rbp          ← 真正的解密函数入口！
        │ ...
 48.2%  │ d23a30: movzx eax, byte [rsi+rcx]   ← 热循环起点
 12.7%  │ d23a34: xor al, byte [rdx+rcx]
  8.1%  │ d23a37: mov byte [rdi+rcx], al
  4.3%  │ d23a3a: inc rcx
  3.9%  │ d23a3e: cmp rcx, r8
  2.1%  │ d23a41: jb d23a30                    ← 循环跳回
        │ ...
  6.4%  │ d23b40: movzx eax, byte [rsi+rcx]   ← 第二阶段：模 257 仿射变换
  3.2%  │ d23b48: imul eax, r9d
  2.8%  │ d23b4c: add eax, r10d
  1.9%  │ d23b50: ... (mod 257 reduction)

关键发现：d229e0（之前被误认为解密函数）实际上只是一个 CFF 平坦化的数组累加工具（计算 subsample 的 clear_size + cipher_size 总和）。真正的解密在 d23980，且它没有被 OLLVM 平坦化——只有 758 字节、228 条指令。

发现 2：解密的两阶段结构

从 perf 的指令级热度分布可以读出解密函数的内部结构：

Stage 1 是经典的 XOR 流密码（用查表值作为 keystream），Stage 2 是一个仿射密码（乘法 + 加法 mod 257，利用 257 是素数的性质实现可逆变换）。两阶段串联构成了白盒 AES 的外层编码。

发现 3：r8 寄存器的 5 值循环

perf 的 branch miss 采样显示内循环的 cmp rcx, r8 中 r8 在 5 个不同值之间交替。结合 subsample 结构（CENC 标准中每个 NAL unit 有 clear + cipher 两部分），这 5 个值对应 5 个不同长度的 subsample cipher 段。

对安全分析的意义：d23980 没有被 OLLVM 平坦化（可能是性能考虑——解密是热路径），这意味着它理论上可以被静态分析。但 Stage 2 的模 257 仿射变换中的密钥（r9d, r10d）来自 Stage 1 的查表结果，而查表的 table 指针来自上层调用者的 OLLVM 调度器——密钥仍然被间接保护。

5A.7 Mojo IPC 中间人：vtable 之外的第二条路

当前方案需要 --no-sandbox 禁用沙箱。如果不禁用呢？Mojo IPC 管道是否提供了另一个拦截点？

Chrome 的 CDM 架构中，renderer 进程和 CDM utility 进程通过 Mojo IPC 通信。解密后的视频帧通过共享内存传递：

Renderer (沙箱内)                    CDM Utility (沙箱内)
    │                                     │
    │── Mojo: Decrypt(encrypted_frame) ──→│
    │                                     │── CDM 解密 + 解码
    │                                     │
    │←── Mojo: OnFrameDecoded(shm_handle)─│
    │         ↑                           │
    │    shared memory region             │
    │    contains YUV plaintext           │
    └─────────────────────────────────────┘

Mojo 拦截的理论优势：

实现路径分析：

Mojo 的 VideoFrame 通过共享内存传递。关键的 IPC 消息是 media.mojom.Decryptor.DecryptAndDecodeVideo，响应中包含一个 mojo::ScopedSharedBufferHandle，指向解密后的 YUV 数据。

拦截方式有两种：

1. 进程外 Mojo proxy：在 renderer 和 CDM 之间插入一个代理进程，透传所有 Mojo 消息，但对 DecryptAndDecodeVideo 的响应额外读取共享内存中的 YUV 数据。这需要修改 Chrome 的 Mojo bootstrap（BrowserHost 的 service creation）——工程量大但不需要 --no-sandbox。

2. LD_PRELOAD hook Mojo 层：在 renderer 进程中 hook mojo::SharedBufferHandle::Map()，当映射的内存来自 CDM 响应时，拷贝 YUV 数据。这仍需要 LD_PRELOAD（环境变量注入），但不需要禁用沙箱——renderer 进程的沙箱允许 mmap。

当前阻碍：Mojo 的序列化格式是二进制的，VideoFrame 的 trait serialization 涉及 gfx::Size、base::TimeDelta 等 Chromium 内部类型。不阅读 Chromium 源码的情况下，很难正确解析 Mojo 消息来定位 YUV 数据。笔者的 vtable hook 方案之所以更简单，正是因为它直接在语义层（DecryptAndDecodeFrame 函数调用）操作，无需理解序列化格式。

笔者的判断：Mojo 中间人是一条值得投入但短期内不如 vtable hook 实用的路径。它的核心价值在于——当 Google 对 vtable 实施 CFI 后（这是迟早的事），Mojo 拦截将成为唯一不需要修改 CDM 内部的方案。

5A.8 Netflix cadmium playercore：JS 层的攻击面

如果不碰 native 层，能否纯粹通过 JS 实现 1080p 解锁？Netflix 的 cadmium player 有一个鲜为人知的攻击面。

Netflix 在浏览器中使用自研播放器 cadmium（对应 cadmium-playercore-*.js），这是一个约 2MB 的混淆 JS 文件。笔者通过分析发现了一条纯 JS 的 1080p 获取路径。

cadmium 的 profile 协商机制

Netflix 的视频流选择通过 profile list 控制。播放器在请求 manifest 时携带一个 profile 数组，告诉服务端"我支持哪些编码格式和分辨率"。关键代码逻辑（经反混淆后的伪代码）：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15

function buildProfileList() {
    var profiles = ["heaac-2-dash", "simplesdh"];

    if (platform === "ChromeOS") {
        // ChromeOS 允许 1080p PlayReady profiles
        profiles.push("playready-h264hpl40-dash");  // 1080p!
    } else if (platform === "Edge") {
        // Edge 允许 PlayReady SL3000
        profiles.push("playready-h264hpl40-dash");  // 1080p!
    } else {
        // 其他 Chrome → 只给 Widevine 720p profiles
        profiles.push("playready-h264mpl40-dash");  // 720p only
    }
    return profiles;
}

Chrome（非 ChromeOS）被限制在 720p Widevine profiles，而 Edge 和 ChromeOS 可以使用 PlayReady profiles 获取 1080p。

Turbo-Recadmiumator：runtime regex patch

Turbo-Recadmiumator 是 David Buchanan（对，就是 2019 年首次公开攻破 L3 CDM 的那位）的另一个作品。它通过 MutationObserver 拦截 Netflix 加载 playercore.js 的 <script> 标签，然后：

1. 阻止原始脚本执行（node.type = "application/octet-stream"）
2. 同步 XHR 下载 playercore 源码
3. Regex 替换 profile 列表：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11

// Patch 1: manifest 请求中的 profiles
src = src.replace(
    /(viewableId:.,profiles:).,/,
    "$1 get_profile_list(),"
);

// Patch 2: profileGroups 默认值
src = src.replace(
    /(name:"default",profiles:)./,
    "$1 get_profile_list()"
);

4. 注入替换后的脚本 执行

替换后的 get_profile_list() 返回包含 1080p PlayReady profiles 的完整列表：

1
2
3
4
5

["heaac-2-dash", "ddplus-5.1-dash",
 "playready-h264mpl30-dash",   // 480p
 "playready-h264mpl40-dash",   // 720p
 "playready-h264hpl30-dash",   // 1080p ← 注入
 "playready-h264hpl40-dash"]   // 1080p ← 注入

为什么这不等同于 HDCP spoof

笔者之前尝试过在 EME 层 spoof HDCP 状态（MediaKeys.getStatusForPolicy() override），虽然客户端报告成功，但服务端不认——因为 MSL handshake 中的 CDM device certificate 暴露了真实的安全级别。

cadmium patch 的方法更深一层：它修改的不是 HDCP 状态报告，而是 manifest 请求中的 profile 列表本身。Netflix 的 manifest server 看到 PlayReady profiles 时，会按照 PlayReady 的授权逻辑（而非 Widevine L3 限制）返回 1080p 流——这是一个跨 DRM 系统的身份切换。

与 vtable hook 的集成方案

cadmium patch（JS 层）与笔者的 vtable hook（native 层）是正交的，可以组合：

Chrome 启动
├── LD_PRELOAD hook.so (vtable YUV 捕获)
└── CDP 注入
    ├── playbackRate 劫持 (加速)
    └── cadmium patch (1080p profile 注入)
        ↓
Netflix 播放器请求 1080p PlayReady manifest
        ↓
CDM 解码 1080p 帧
        ↓
vtable[14] hook 捕获 1920×1080 YUV
        ↓
编码器输出 1080p MP4

笔者尚未在 Linux 服务器上验证此集成方案（因为 SwiftShader 不支持 HDCP，即使 manifest 返回 1080p 流，license server 仍可能拒绝），但在 macOS/Windows 桌面环境上，这条路径在理论上可以实现 vtable hook + cadmium patch 的 1080p 完整管线。

cadmium patch 的局限性

5A.9 解密函数 d23980 的指令级拆解：白盒 AES 的真面目

这是本文最深的技术层。笔者通过 radare2 完整反汇编了 CDM 的实际解密函数（d23980，758 字节，228 条指令），发现它根本不是"标准 AES"——而是一个两阶段循环流密码 + GF(257) 仿射白化的组合结构。

函数签名

通过分析 prologue 和 caller adapter 函数（d9a399, d9bf40），笔者还原了完整的 10 参数调用签名：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

void d23980(
    uint8_t*  out_base,           // RDI: 输出基地址
    size_t    running_offset,     // RSI: 已处理偏移
    SubsampleEntry* subsamples,   // RDX: {u32 clear_sz; u32 cipher_sz} 数组
    int64_t   n_subsamples,       // RCX: subsample 数量
    uint64_t  tbl_counts_packed,  // R8:  hi32=tblB_count | lo32=tblA_count
    uint32_t  flags,              // R9:  bit0 = 启用密文阶段
    // stack:
    TableDescriptor tbl_B,        // [rbp+0x10]: 二级 XOR + 白化密钥流
    TableDescriptor tbl_A,        // [rbp+0x20]: 一级 XOR 密钥流
    uint8_t*  write_ptr,          // [rbp+0x30]: 写入指针
    size_t    write_budget        // [rbp+0x38]: 本次最大写入字节数
);

10 个参数——6 个寄存器 + 4 个栈参数。这是一个对性能要求极高的函数（97% CPU），参数之多反映了 CENC subsample 结构的复杂性。

Stage 1：循环 XOR 流密码（d23a30–d23a69，77% CPU）

Stage 1 处理每个 subsample 的 “clear” 部分（CENC 术语，实际上仍被加密）：

1
2
3
4
5
6
7
8
9

STAGE1_XOR:
    movzx eax, byte [input + r14]   ; 读取输入字节
    div   r11, tblA_len             ; rdx = r11 mod tblA_len (表索引)
    inc   r11                       ; 推进全局计数器
    xor   al, byte [tblA + rdx]    ; v ^= tblA[offset mod len]
    mov   byte [write_ptr + r14], al ; 写入输出
    inc   r14                       ; 推进局部计数器
    cmp   r14, emit_count
    jb    STAGE1_XOR               ; 循环

本质上是 output[i] = input[i] ^ tblA[global_counter++ mod tblA_len]——一个以查表值为 keystream 的循环 XOR 流密码。密钥流的"密钥"是 tblA 本身（一个 ≤8KB 的字节表），其内容由上层 OLLVM 调度器在每次 UpdateSession 时从 blinded key 派生填充。

Stage 2：GF(257) 仿射白化 + 二级 XOR（d23b40–d23c17，18% CPU）

Stage 2 处理每个 subsample 的 “cipher” 部分，在 Stage 1 的 XOR 之上叠加一层有限域仿射变换：

 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13

; GF(257) affine whitening
movzx eax, r15b               ; v = input byte (0..255)
imul  r15d, eax, 0x61         ; v * 97
add   r15d, 0x60              ; v * 97 + 96
; --- mod 257 via Barrett reduction ---
imul  eax, r15d, 0x7f81       ; * 32641 (Barrett constant for 257)
shr   eax, 0x17               ; >> 23 = 除以 257 的近似商
mov   r14d, eax
shl   r14d, 8
or    r14d, eax               ; * 257 = 商 * 257
sub   r15d, r14d              ; 原值 - 商*257 = 余数 = (v*97+96) mod 257
; --- XOR with tblB ---
xor   r15b, byte [tblB + key_idx]

数学本质：字节 v 被提升到 GF(257)（257 是素数），施加仿射置换 S(v) = (97v + 96) mod 257，截断回 8 位，再与 tblB 的密钥流字节 XOR。

笔者通过穷举验证（256 个输入值全部测试）确认这是一个可逆的字节置换：

1
2
3
4

S = [(97 * b + 96) % 257 for b in range(256)]  # 256 个不同输出 → 双射
S_inv = [0] * 256
for b in range(256): S_inv[S[b] & 0xff] = b
# 逆变换: S_inv(y) = 53 * (y - 96) mod 257, 因为 97 * 53 ≡ 1 (mod 257)

这不是 AES S-box。标准 AES S-box 基于 GF(2⁸) 上的乘法逆 + 仿射变换；CDM 的 S-box 基于 GF(257) 上的线性映射。这解释了为什么笔者在内存中搜索标准 AES S-box 时得到 0 命中——CDM 使用了一个完全不同的代数结构。

为什么这个设计对 DFA 免疫

笔者在 Android L3 研究中通过 DFA 成功攻破了 T-table 白盒 AES。为什么同样的方法在 Chrome CDM 上不可行？

DFA 依赖 AES 的 ShiftRows + MixColumns 列扩散来从故障差分中约束轮密钥。CDM 的 d23980 根本不是标准 AES 轮结构——它是一个流密码，没有列、没有轮、没有可利用的差分传播模式。

5A.10 CDM .text 完整性校验：int3 为什么会被检测

笔者在 Phase 3 尝试了在 aesdeclast 指令处设置 int3 trap。结果不是"trap 没触发"，而是"CDM 直接拒绝解密"——连 DecryptAndDecodeFrame 都不被调用了。CDM 检测到了 .text 段被修改。

笔者通过 hook.c 实现了 aesdeclast trap：

1. 扫描 CDM 的 r-xp 段（6.4 MB .text），搜索 66 0f 38 df 模式
2. 找到 35 个 aesdeclast 指令位置
3. 将每个位置的第一字节 0x66 替换为 0xCC（int3）
4. 注册 SIGTRAP handler，准备在触发时读取 XMM 寄存器中的轮密钥

两种安装时机的结果：

关键发现：CDM 在整个 DRM 会话期间持续验证 .text 段完整性，不仅仅是启动时。35 个 int3 字节被检测到后，CDM 进入一种"静默拒绝"状态——license 照常处理，但所有解密操作被阻断。

可能的内部机制：

1. 周期性 CRC/hash：CDM 在后台线程中定期计算 .text 段的校验和，每次 AES 操作前验证
2. 状态机绑定：UpdateSession 播种一个状态值，每帧解密时重新验证该状态——被篡改的代码导致状态不一致
3. CFI token：间接跳转到 AES helper 时需要一个签名 token，int3 注入使 token 失效

对策——硬件断点（不修改 .text）：

x86 的 Debug Register（DR0-DR3）可以设置最多 4 个执行断点，CPU 在到达目标地址时产生 #DB 异常，无需修改任何指令字节。这对 .text 完整性校验完全透明。

1
2
3
4

// 通过 ptrace 从外部进程设置硬件断点
ptrace(PTRACE_POKEUSER, cdm_pid, offsetof(user, u_debugreg[0]), aesdeclast_addr);
ptrace(PTRACE_POKEUSER, cdm_pid, offsetof(user, u_debugreg[7]),
       DR7_LOCAL_ENABLE_0 | DR7_CONDITION_EXECUTE | DR7_LEN_1);

但这条路也有风险：CDM 可能通过 CPUID 检测 Debug Extension 是否被激活，或通过 perf_event_open 的返回值探测是否有外部进程在监控。这是一场硬件级的猫鼠游戏。

六、CDM 安全性评估

6.1 与 Android L3 CDM 的代际对比

6.2 与公开研究的对比

关键差距：Buchanan 和 Hadad 攻击的是 2019-2020 年的旧版 CDM。Google 在此后持续升级白盒 AES 实现，从 T-table 迁移到完全虚拟化的软件白盒。笔者的 13 次失败是对当前版本安全强度的实证验证。

七、讨论与反思

7.1 范式转移的思考

本研究的核心叙事不是"我成功捕获了视频流"（这在概念上并不复杂），而是从密钥提取到流捕获的范式转移：

假设: 密钥一定可以从内存中提取
         ↓ 13 次证伪
结论: 密钥不可提取 (当前工具)
         ↓ 重新定义问题
新问题: 不需要密钥，能否获取明文？
         ↓ 是
方案: hook DecryptAndDecodeFrame, 捕获 YUV 输出

正如笔者在 Widevine L3 研究中强调的"注意力维度切换"——面对 1350 万条指令的 trace 时，不看代码看内存；面对不可提取的密钥时，不提取密钥提取明文。解决问题的第一步，往往是重新定义问题。

7.2 这 13 次失败的价值

每次失败都排除了一个攻击面，累积形成了对 CDM 4.10.2934 的完整安全画像：

• Phase 1 证明：BoringSSL AES 是 dead code（CDM 有自己的白盒实现）
• Phase 2 证明：密钥从不以裸值存在于堆中（key blinding）
• Phase 3 证明：硬件 AES 指令从未执行（纯软件白盒）
• 综合证明：CDM 的白盒 AES 在常规动态分析下不可突破

这一结论对安全评估的意义在于：L3 CDM 的密钥保护已经达到了需要 Neodyme 级别白盒密码学分析才能突破的强度——这是 Google 8 年持续投入的成果。

7.3 AI 辅助的能力边界

AI 帮上忙的：

• 3461 行 hook.c 的大量模板代码（mprotect + vtable 偏移计算 + YUV 帧解析）
• 13 种攻击向量的系统性罗列和失败原因分析
• eBPF probe 脚本和 radare2 命令的生成

AI 做不到的：

• 判断"BoringSSL 函数存在但是 dead code"——需要 perf record 的 CPU profiling 实证
• 发现 VideoFrame_2::Format() = 17 意味着 10-bit YUV（文档缺失，需要逆向 CDM 接口头文件）
• 做出"放弃密钥提取，转向流捕获"的战略决策——这需要对 13 次失败的综合判断

7.4 给 Google 的安全评估

改进建议：对 vtable 实施运行时完整性校验（类似 CFI / Control Flow Integrity），或将解码输出路径纳入 CDM 内部保护范围（加密 YUV 输出，仅在 GPU 进程解密渲染）。

八、相关工作与笔者贡献

8.1 笔者的借鉴与独立贡献

8.2 致谢

• Chromium 开源项目提供了 CDM 接口定义和进程架构文档
• Neodyme 的白盒 AES DFA 方法论是笔者 L3 研究的基础，也是本文"为什么密钥不可提取"的理论背景
• Quarkslab 的侧信道分析工具链在 Phase 1-3 的排除法中提供了方法论参考

九、给感兴趣的读者

入门路径

笔者不建议做的事情

1. 用于批量内容下载——Netflix 的服务端反欺诈系统会检测异常播放模式（8x 速率、无用户交互），账号封禁风险极高
2. 用于商业用途——违反 DMCA 和计算机犯罪法
3. 在非 --no-sandbox 环境下尝试——LD_PRELOAD 需要禁用沙箱，这会降低浏览器的整体安全性

十、结论

本文记录了对 Chrome Linux Widevine CDM 4.10.2934 的完整安全分析。笔者的主要贡献包括：

1. 系统性尝试了 13 种密钥提取方法，全部失败——证明了 CDM 的白盒 AES + key blinding 在当前工具能力下不可突破
2. 刻画了 CDM 的完整密钥生命周期：license 解密 → 栈帧明文（瞬态）→ XOR blinding 存储 → 每次 Decrypt 栈上恢复 → 返回清零
3. 完成了从密钥提取到流捕获的范式转移，构建了 LD_PRELOAD + vtable hook + CDP 注入 + 多分辨率编码的完整管线
4. 在 Netflix 上完成了端到端验证，支持 1x-8x 加速捕获
5. 与笔者的 Android L3 DFA 研究形成对照，展示了 Google 8 年间 CDM 防护的代际进化

一个值得深思的问题

13 次失败教给笔者的最重要一课：有时候"证明不可能"比"做到可能"更有价值。

安全研究的目标不总是"破解"。当 13 种方法全部失败时，笔者对 CDM 白盒 AES 的理解反而比成功提取密钥时更深——因为每次失败都排除了一个假设，最终拼出了防护机制的完整图景。

正如数学中的不可能性证明（如哥德尔不完备定理、停机问题）往往比存在性证明更有深度——知道什么不可能，比知道什么可能，更接近真相。

未来的突破方向

尽管密钥提取在当前工具能力下不可行，笔者认为以下方向有望在未来实现突破：

方向 1：OLLVM CFF 反混淆 → DFA（难度：极高，周期 2-6 个月）

CDM 4.10.2934 的白盒 AES 被 OLLVM 控制流平坦化包裹在 0xd23680 附近。如果能成功反混淆这段代码，恢复出 AES 轮函数的原始结构，就可以应用笔者在 L3 keybox 研究中验证过的 DFA 攻击。

关键挑战：与 Android L3 build 4464 不同，Chrome CDM 的 AES 没有 T-table（笔者已通过 453MB 内存扫描证明），DFA 的故障注入点需要从反混淆后的指令流中识别——这使得 DFA 前置的反混淆工作量远大于 L3 研究。

可能的工具链：angr CFGFast + D-810 IDA 插件 + Miasm 符号执行。笔者在六神研究中已初步接触 OLLVM 反混淆，但 CDM 的代码规模（18.2 MB，97% CPU 在单一调度器）远超 MetaSec。

方向 2：DCA（差分计算分析）（难度：高，周期 1-2 个月）

David Buchanan 在 2019 年通过 DCA 攻破了当时的 Chrome CDM。DCA 不需要故障注入（不需要修改 CDM 行为），而是通过统计大量 execution trace 中的内存值与密钥字节的相关性来恢复密钥。

笔者可以通过 LD_PRELOAD hook 在 Decrypt() 调用期间 trace 所有内存读写，收集 ~1000 条 trace，然后用 SideChannelMarvels/Daredevil 进行 CPA（Correlation Power Analysis 的软件等价）。

关键不确定性：CDM 4.10.2934 的白盒是否引入了抗 DCA 的编码混淆（如内部/外部编码、随机化中间值）。如果有，DCA 需要的 trace 数量会从 ~1000 跃升到 ~100,000+，实际可行性大幅降低。

方向 3：vtable 完整性绕过 → 未来 CDM 版本（难度：中，持续对抗）

Google 迟早会对 vtable 实施 CFI（Control Flow Integrity）保护——Chromium 已在其他组件中启用了 -fsanitize=cfi。一旦 CDM 启用 CFI，vtable 指针修改会触发 trap，流捕获路径将被封堵。

可能的绕过：

• Hook mprotect 系统调用，拦截 CFI 的保护页设置
• 在 CDM 的 .text 段中 patch 调用 DecryptAndDecodeFrame 的位置（而非 vtable 本身）
• 通过 Mojo IPC 中间人（在 renderer 和 CDM 之间）拦截解密结果

方向 4：GPU 安全渲染路径分析（难度：高，L1 相关）

L1 CDM 不通过 DecryptAndDecodeFrame 输出明文——解密和渲染在 TEE/GPU 安全路径中完成，普通进程无法访问。但 Linux 上的 GPU 安全渲染路径（如 AMD/Intel 的 Protected Content Path）的实现成熟度远低于 Windows 的 HWDRM。

这意味着即使 Netflix 在 Linux Chrome 上启用 L1（假设），GPU 安全渲染的攻击面也值得分析——这是一个完全不同层次的研究课题。

参考文献

学术论文

技术博客

开源工具

标准与规范
